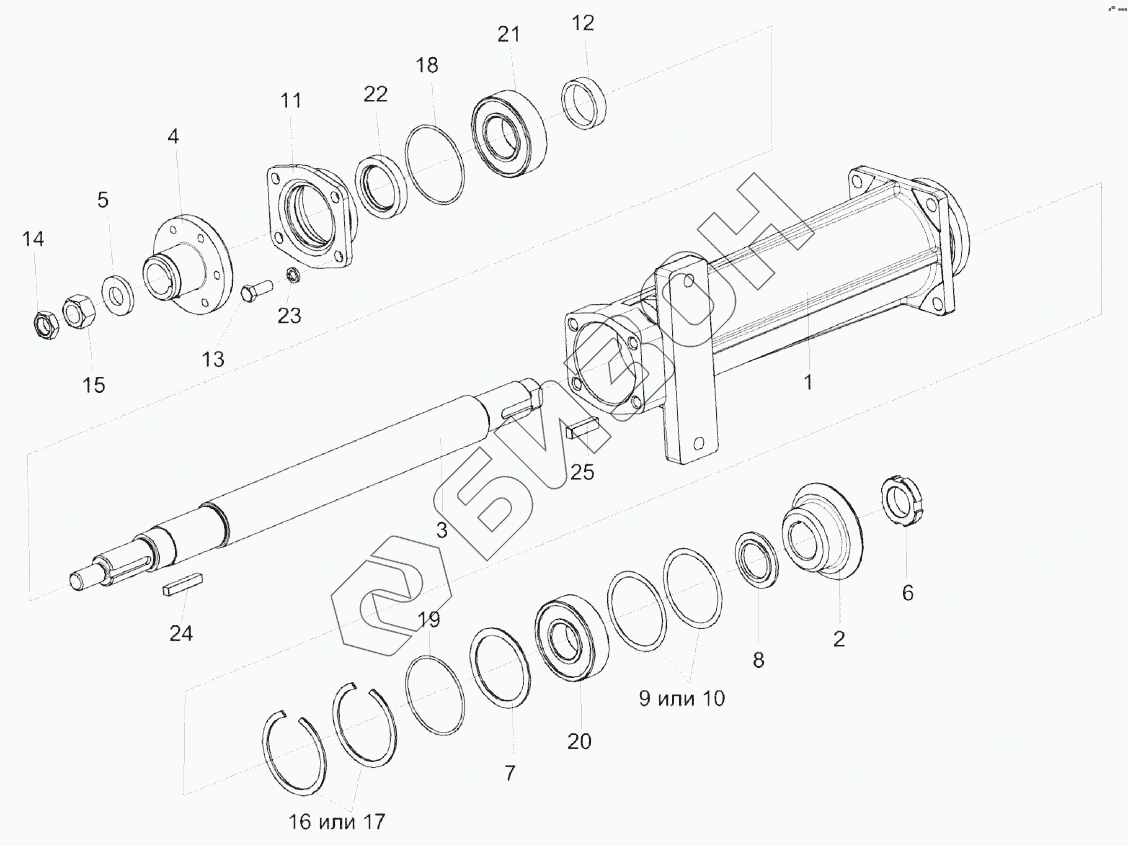

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Стакан КВС-2-0135020А
-2/88.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0135020А | КВС-2-0135020А | Стакан |
Загрузка ...
|
|
| 1 | КВС-2-0135122 | Стакан |
Загрузка ...
|
|
| 2 | КВС-1-0135621 | Шестерня |
Загрузка ...
|
|
| 3 | КВС-2-0135624-01 | Вал |
Загрузка ...
|
|
| 4 | КВС-1-0135626 | Ступица |
Загрузка ...
|
|
| 5 | КВС-1-0135627 | Шайба |
Загрузка ...
|
|
| 6 | КВС-2-0135625 | Гайка |
Загрузка ...
|
|
| 7 | КИС0104408 | Кольцо |
Загрузка ...
|
|
| 8 | КСН0114612 | Втулка |
Загрузка ...
|
|
| 9 | ППК0107502 | Прокладка |
Загрузка ...
|
|
| 10 | ПКК0107502-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | ПКК0135070 | Крышка |
Загрузка ...
|
|
| 11 | ПКК0135207 | Крышка |
Загрузка ...
|
|
| 12 | ПКК0135809А | Кольцо |
Загрузка ...
|
|
| 13 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 14 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 15 | ГайкаМ18х1,5-6G-5915 | Гайка М18х1,5-6G-5915 |
Загрузка ...
|
|
| 16 | В80-13941 | Кольцо В80-13941 |
Загрузка ...
|
|
| 17 | В80-13943 | Кольцо В80-13943 |
Загрузка ...
|
|
| 18 | 075-080-25-2-3-18829/9833 | Кольцо 075-080-25-2-3-18829/9833 |
Загрузка ...
|
|
| 19 | 094-100-36-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 20 | NUP307ECJ | Подшипник |
Загрузка ...
|
|
| 20 | NUP307EW | Подшипник |
Загрузка ...
|
|
| 21 | 180508-8882 | Подшипник 180508-8882 |
Загрузка ...
|
|
| 22 | 2.2-40х60-1-8752 | Манжета |
Загрузка ...
|
|
| 23 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шпонка2-8х7х45-23360 | Шпонка 2-8х7х45-23360 |
Загрузка ...
|
|
| 25 | Шпонка2-10х8х36-23360 | Шпонка 2-10х8х36-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
