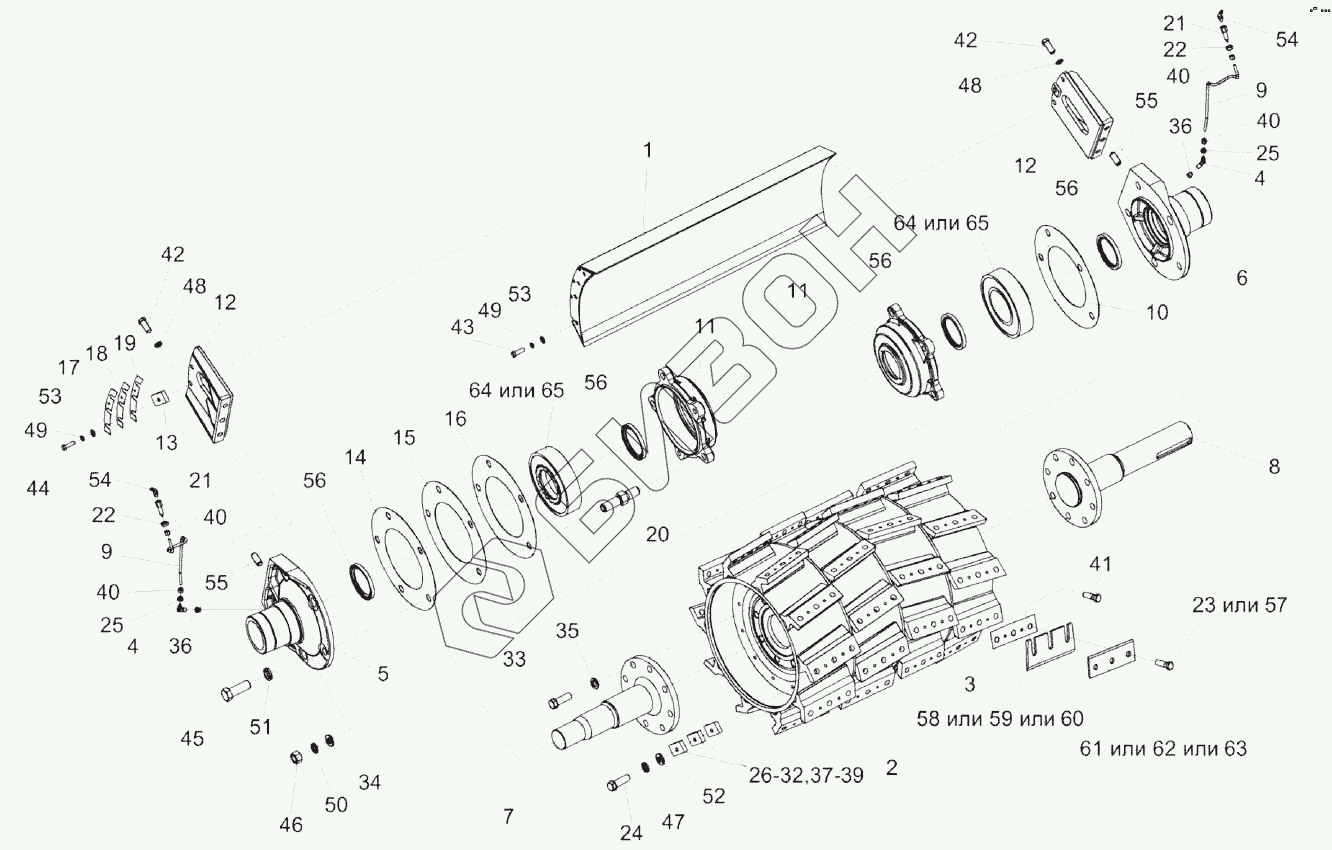

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Установка барабана КВС-2-0115430
-2/30.gif)
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
40
40
41
42
42
43
44
45
46
47
48
48
49
49
50
51
52
53
53
54
54
55
55
56
56
56
56
57
58
59
60
61
62
63
64
64
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0115430 | КВС-2-0115430 | Барабан |
Загрузка ...
|
|
| 1 | КВС-2-0115040 | Крыша |
Загрузка ...
|
|
| 2 | КВС-2-0115440 | Катушка |
Загрузка ...
|
|
| 2 | КВС-2-0115450 | Катушка |
Загрузка ...
|
|
| 3 | КВС-2-0115504 | Планка |
Загрузка ...
|
|
| 4 | КВС-1-0115130А | Угольник |
Загрузка ...
|
|
| 5 | КВС-2-0115290А | Крышка |
Загрузка ...
|
|
| 5 | КВС-2-0115302А | Крышка |
Загрузка ...
|
|
| 6 | КВС-2-0115290А-01 | Крышка |
Загрузка ...
|
|
| 6 | КВС-2-0115302А-01 | Крышка |
Загрузка ...
|
|
| 7 | КВС-2-0115628А-01 | Цапфа |
Загрузка ...
|
|
| 8 | КВС-2-0115628А | Цапфа |
Загрузка ...
|
|
| 9 | КВС-1-0115001-02 | Трубка |
Загрузка ...
|
|
| 10 | КВС-1-0115003 | Прокладка |
Загрузка ...
|
|
| 11 | КВС-1-0115201 | Корпус |
Загрузка ...
|
|
| 11 | КВС-1-0115310 | Корпус |
Загрузка ...
|
|
| 12 | КВС-1-0115303-01 | Жесткость |
Загрузка ...
|
|
| 13 | КВС-1-0115446 | Пластина |
Загрузка ...
|
|
| 14 | КВС-1-0115462 | Прокладка |
Загрузка ...
|
|
| 15 | КВС-1-0115462-01 | Прокладка |
Загрузка ...
|
|
| 16 | КВС-1-0115462-02 | Прокладка |
Загрузка ...
|
|
| 17 | КВС-1-0115463 | Прокладка |
Загрузка ...
|
|
| 18 | КВС-1-0115463-01 | Прокладка |
Загрузка ...
|
|
| 19 | КВС-1-0115463-02 | Прокладка |
Загрузка ...
|
|
| 20 | КВС-1-0115617 | Шпилька |
Загрузка ...
|
|
| 21 | КВС-1-0115619 | Штуцер |
Загрузка ...
|
|
| 22 | КВС-1-0115624 | Гайка |
Загрузка ...
|
|
| 23 | КВС-2-0115629 | Болт |
Загрузка ...
|
|
| 24 | КВС-1-0115642 | Болт |
Загрузка ...
|
|
| 25 | КИС0140061 | Втулка |
Загрузка ...
|
|
| 26 | КИС0150533А | Грузик балансировочный |
Загрузка ...
|
|
| 27 | КИС0150533А-01 | Грузик балансировочный |
Загрузка ...
|
|
| 28 | КИС0150533А-02 | Грузик балансировочный |
Загрузка ...
|
|
| 29 | КИС0150533А-03 | Грузик балансировочный |
Загрузка ...
|
|
| 30 | КИС0150533А-04 | Грузик балансировочный |
Загрузка ...
|
|
| 31 | КИС0150533А-05 | Грузик балансировочный |
Загрузка ...
|
|
| 32 | КИС0150533А-06 | Грузик балансировочный |
Загрузка ...
|
|
| 33 | КЗР0103604 | Болт |
Загрузка ...
|
|
| 34 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 35 | КСН0100636-01 | Шайба |
Загрузка ...
|
|
| 36 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 37 | ПКК0100506-03 | Груз балансировочный |
Загрузка ...
|
|
| 38 | ПКК0100506-04 | Груз балансировочный |
Загрузка ...
|
|
| 39 | ПКК0100506-05 | Груз балансировочный |
Загрузка ...
|
|
| 40 | УЭС-7-0800619 | Гайка |
Загрузка ...
|
|
| 41 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 42 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 43 | БолтМ14-6eх40-7796 | Болт М14-6eх40-7796 |
Загрузка ...
|
|
| 44 | БолтМ14-6eх45-7796 | Болт М14-6eх45-7796 |
Загрузка ...
|
|
| 45 | БолтМ20-6eх55-7796 | Болт М20-6eх55-7796 |
Загрузка ...
|
|
| 46 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 47 | Шайба10.Т65Г-6402 | Шайба |
Загрузка ...
|
|
| 48 | Шайба12.Т65Г-6402 | Шайба |
Загрузка ...
|
|
| 49 | Шайба14.Т65Г-6402 | Шайба |
Загрузка ...
|
|
| 50 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 51 | Шайба20.65Г-6402 | Шайба 20.65Г-6402 |
Загрузка ...
|
|
| 52 | ШайбаС.10х3-11371 | Шайба С.10х3-11371 |
Загрузка ...
|
|
| 53 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 54 | Масленка2.2.45-19853 | Масленка 2.2.45-19853 |
Загрузка ...
|
|
| 55 | Штифт16х25-3128 | Штифт 16х25-3128 |
Загрузка ...
|
|
| 56 | 2.2-90х120-1-8752 | Манжета 2.2-90х120-1-8752 |
Загрузка ...
|
|
| 57 | БолтDIN961М16х1,5х50-10.9-flZn | Болт |
Загрузка ...
|
|
| 58 | Z81123 | Нож |
Загрузка ...
|
|
| 59 | К81123 | Нож К81123 |
Загрузка ...
|
|
| 60 | Z81.123 | Нож Z81.123 |
Загрузка ...
|
|
| 61 | Z76801 | Прижим Z76801 |
Загрузка ...
|
|
| 62 | К76801 | Прижим ножа К76801 |
Загрузка ...
|
|
| 63 | К76.801 | Прижим ножа К76.801 |
Загрузка ...
|
|
| 64 | 22220ЕК | Подшипник 22220ЕК с закрепительной втулкой |
Загрузка ...
|
|
| 65 | 22220ЕAКW33 | Подшипник с закрепительной втулкой H320 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
