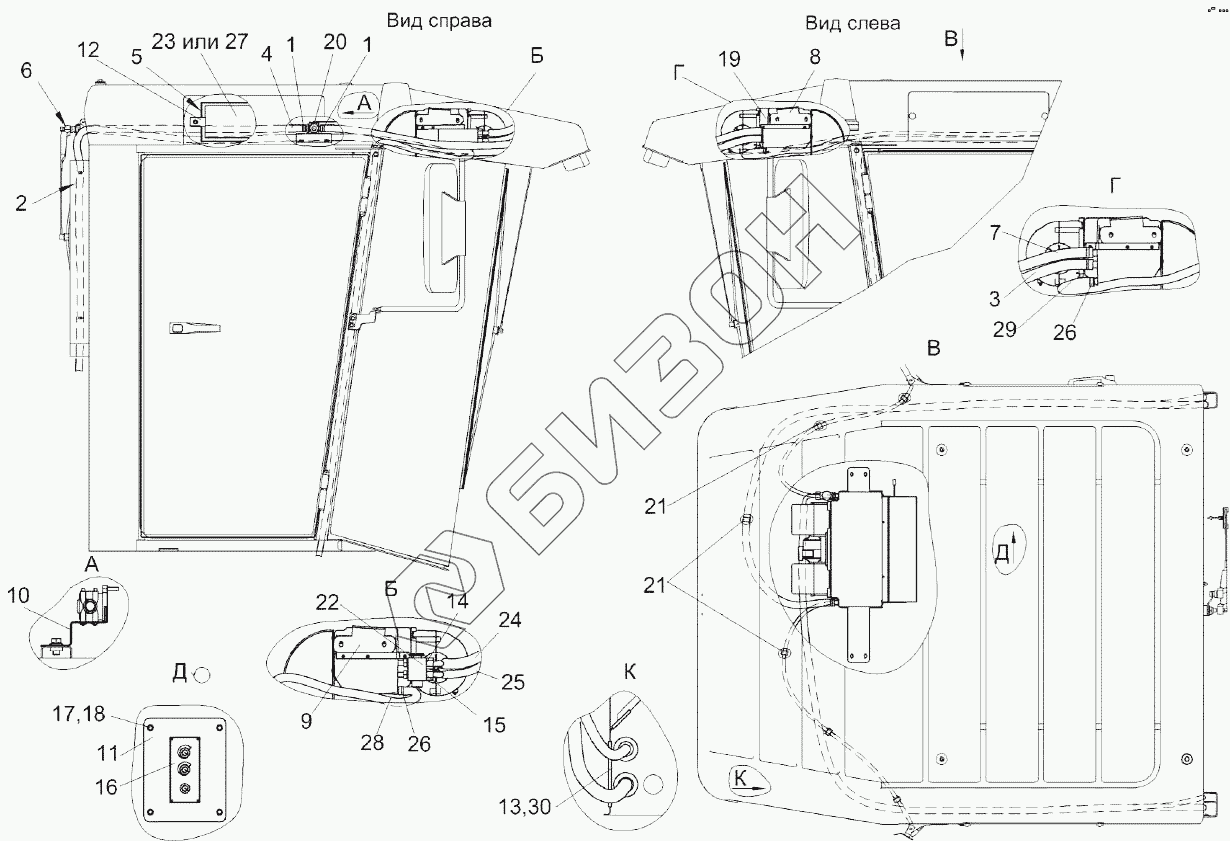

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Установка испарителя КВС-2-0121050
-2/165.gif)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0121050 | КВС-2-0121050 | Установка испарителя |
Загрузка ...
|
|
| 1 | А23.02.260 | Хомут стяжной |
Загрузка ...
|
|
| 2 | КВС-2-0122130 | Прижим |
Загрузка ...
|
|
| 3 | КВС-2-0121001 | Шланг |
Загрузка ...
|
|
| 4 | КВС-2-0121003 | Шланг |
Загрузка ...
|
|
| 5 | КВК0121009 | Уплотнитель |
Загрузка ...
|
|
| 6 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 7 | РНД0160012-91 | Рукав |
Загрузка ...
|
|
| 8 | КЗК-12-0113418А | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-12-0113419А | Кронштейн |
Загрузка ...
|
|
| 10 | КЗК-12-0113421 | Кронштейн |
Загрузка ...
|
|
| 11 | КЗК-12-0120012 | Панель |
Загрузка ...
|
|
| 12 | КЗК-12-0113422 | Прижим |
Загрузка ...
|
|
| 13 | УЭС-7-0203024-01 | Уплотнение |
Загрузка ...
|
|
| 14 | 08-003503-00 | Кольцо уплотнительное 7/8 |
Загрузка ...
|
|
| 15 | 08-002562-00 | Кольцо уплотнительное 9/16 |
Загрузка ...
|
|
| 16 | 99-078600-00 | Блок управления |
Загрузка ...
|
|
| 17 | Винт2-5х2х25.10-10620 | Винт 2-5х2х25.10-10620 |
Загрузка ...
|
|
| 18 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 19 | 03-132000-20 | Испарительно-отопительный блок с воздуховодом в сборе |
Загрузка ...
|
|
| 20 | 10-100671-10 | Кран отопителя |
Загрузка ...
|
|
| 21 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 22 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 23 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 24 | 05-070073-00 | Хладонопровод |
Загрузка ...
|
|
| 25 | 05-070074-03 | Хладонопровод |
Загрузка ...
|
|
| 26 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 27 | В4704 | Элемент фильтрующий |
Загрузка ...
|
|
| 28 | 08-070025-00 | Трубка |
Загрузка ...
|
|
| 29 | 08-070033-00 | Трубка |
Загрузка ...
|
|
| 30 | ПВХ20х0,2-16214 | Лента |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
