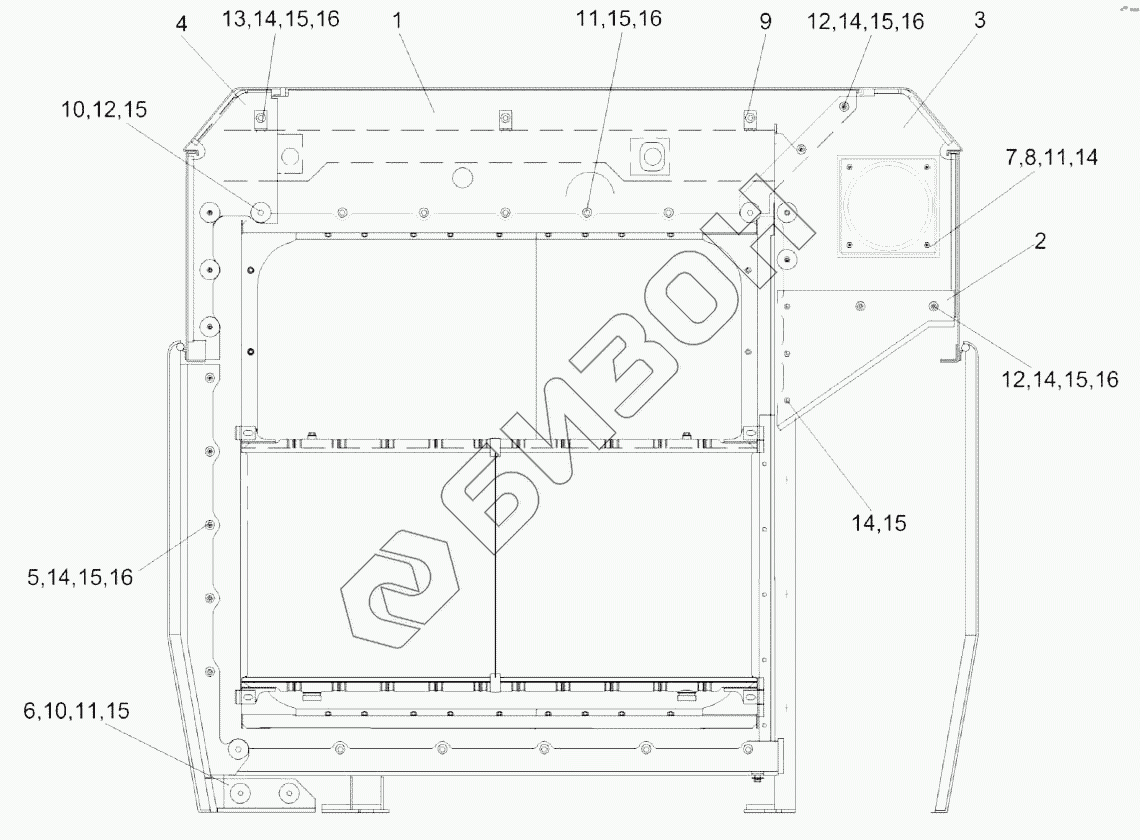

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Установка щитов КВС-2-0156000Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
13
14
14
14
14
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-2-0156000Б КВС-2-0156000Б Установка щитов
Загрузка ...
1 КВС-2-0156100А-01 Щит верхний
Загрузка ...
2 КВС-2-0156110А Щит левый
Загрузка ...
3 КВС-2-0156120А Щит левый
Загрузка ...
4 КВС-2-0156130Б Щит правый
Загрузка ...
5 КВС-2-0156140Б Щит правый
Загрузка ...
6 КВС-2-0156160А Щит нижний
Загрузка ...
7 КВС-1-0156001А Прокладка
Загрузка ...
8 КВС-1-0156401 Прижим
Загрузка ...
9 КВС-1-0156402 Кронштейн
Загрузка ...
10 КВС-1-0156404 Шайба
Загрузка ...
11 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
Загрузка ...
12 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
13 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
Загрузка ...
14 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
15 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
16 ШайбаС8.01-6958 Шайба С8.01-6958
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
