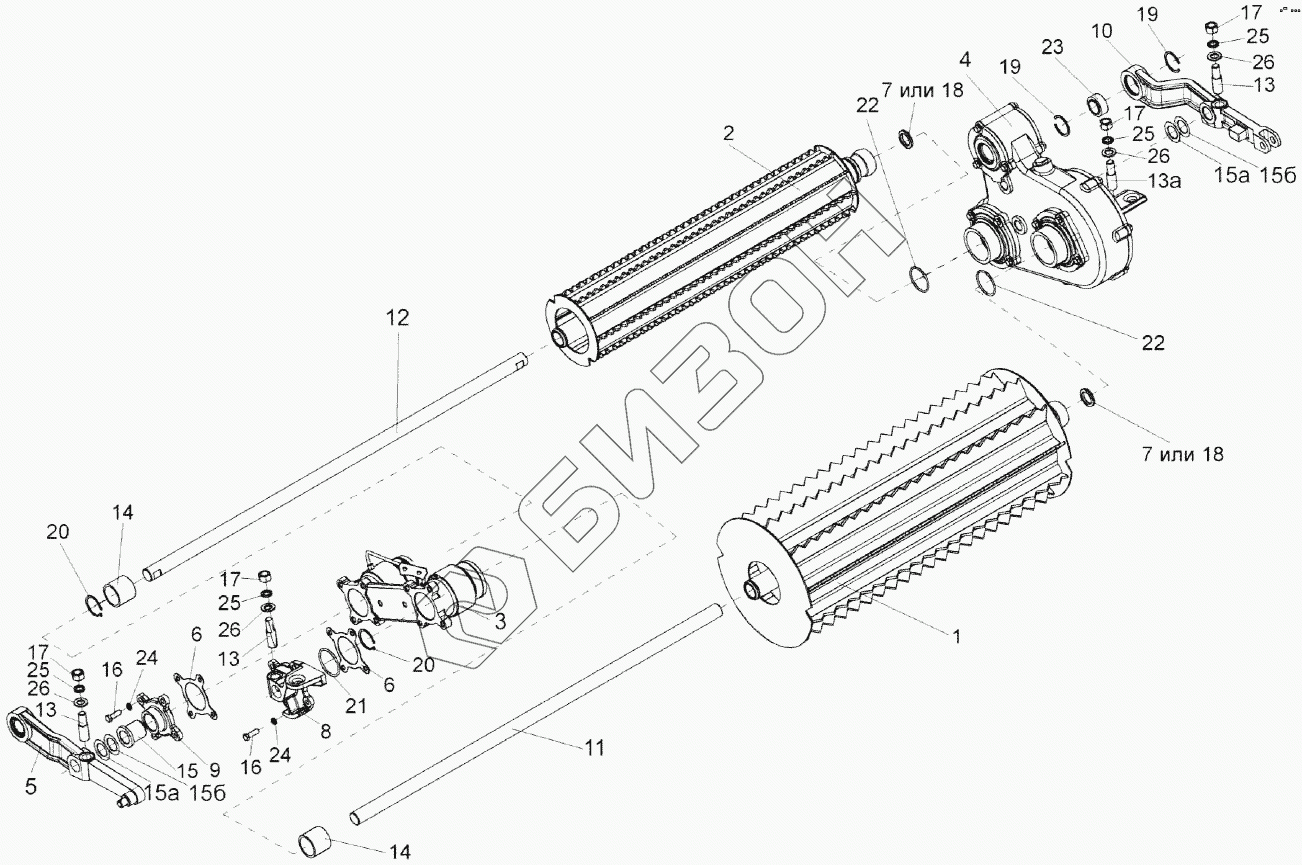

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Вальцы верхние КВС-2-0111100
-2/11.gif)
10
9
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
13
13а
14
14
15
15а
15а
15б
15б
16
16
17
17
17
17
18
18
19
19
20
20
21
22
22
23
24
24
25
25
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0111100 | КВС-2-0111100 | Вальцы верхние |
Загрузка ...
|
|
| 10 | КВС-1-0111140 | Рычаг |
Загрузка ...
|
|
| 9 | КВС-1-0111190 | Крышка |
Загрузка ...
|
|
| 1 | КВС-2-0111110 | Валец верхний передний |
Загрузка ...
|
|
| 2 | КВС-2-0111120 | Валец верхний задний |
Загрузка ...
|
|
| 3 | КВС-2-0111180 | Корпус |
Загрузка ...
|
|
| 4 | КВС-2-0112000 | Редуктор верхних вальцев |
Загрузка ...
|
|
| 5 | КВС-1-0111130 | Рычаг |
Загрузка ...
|
|
| 6 | КВС-1-0111004 | Прокладка |
Загрузка ...
|
|
| 7 | КВС-1-0111008 | Лента |
Загрузка ...
|
|
| 8 | КВС-1-0111303 | Крышка |
Загрузка ...
|
|
| 9 | КВС-1-0111206 | Крышка |
Загрузка ...
|
|
| 10 | КВС-1-0111302А | Рычаг |
Загрузка ...
|
|
| 11 | КВС-1-0111602 | Вал |
Загрузка ...
|
|
| 12 | КВС-1-0111602-01 | Вал |
Загрузка ...
|
|
| 13 | КВС-1-0111627 | Штифт |
Загрузка ...
|
|
| 13а | КВС-1-0111627-01 | Штифт |
Загрузка ...
|
|
| 14 | КВС-1-0111807 | Втулка |
Загрузка ...
|
|
| 15 | КВС-1-0112106 | Втулка |
Загрузка ...
|
|
| 15а | АМ16.16.401 | Шайба |
Загрузка ...
|
|
| 15б | КСН0118419 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 18 | СП-40-29-5-6308 | Кольцо СП-40-29-5-6308 |
Загрузка ...
|
|
| 19 | В47-13941 | Кольцо В47-13941 |
Загрузка ...
|
|
| 20 | В45-13942 | Кольцо |
Загрузка ...
|
|
| 21 | 030-034-25-2-2-18829/9833 | Кольцо 030-034-25-2-2-18829/9833 |
Загрузка ...
|
|
| 22 | 055-061-36-2-2-18829/9833 | Кольцо 055-061-36-2-2-18829/9833 |
Загрузка ...
|
|
| 23 | ШСП30-3635 | Подшипник ШСП30-3635 |
Загрузка ...
|
|
| 24 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 26 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
