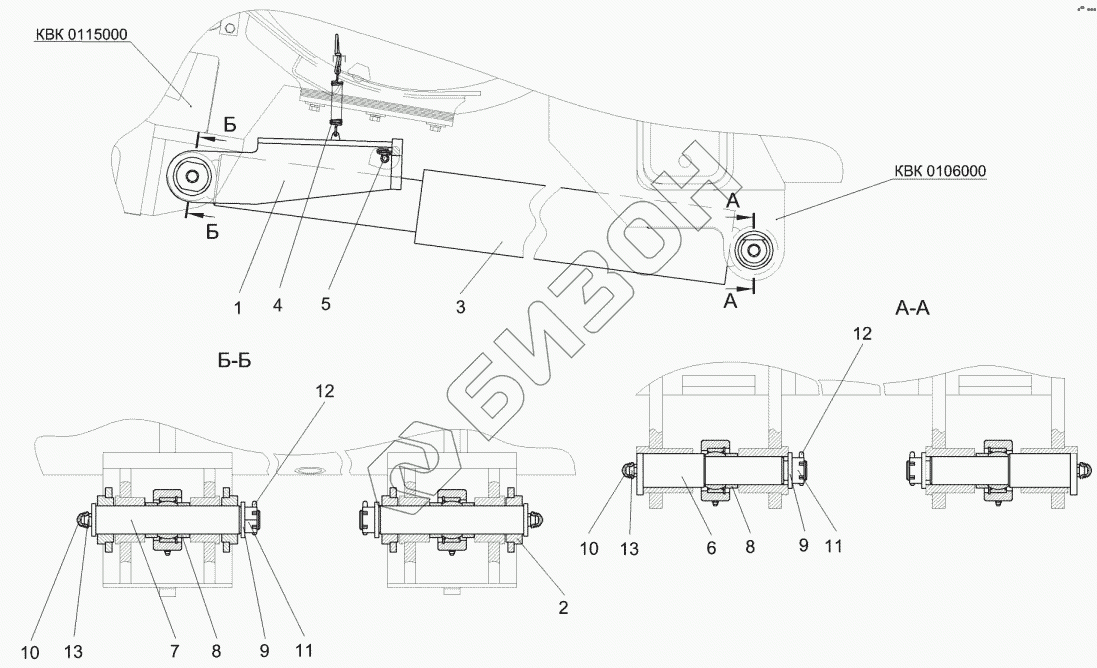

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Механизм вывешивания КВК 0105000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВК0105000 КВК0105000 Механизм вывешивания
Загрузка ...
1 КВК0105010 Кронштейн
Загрузка ...
2 КВК0105010-01 Кронштейн
Загрузка ...
3 КВК0602500А Гидроцилиндр навески
Загрузка ...
4 УЭС1100550 Пружина
Загрузка ...
5 КВК0105005 Уплотнитель
Загрузка ...
6 КВК0105601 Ось
Загрузка ...
7 КВК0105604 Ось
Загрузка ...
8 КВК0105606 Втулка
Загрузка ...
9 УЭС0100405 Шайба
Загрузка ...
10 КЗР0200001А Колпачок
Загрузка ...
11 ГайкаМ24х2-6G-5935 Гайка М24х2-6G-5935
Загрузка ...
12 Шплинт4х36-397 Шплинт 4х36-397
Загрузка ...
13 Масленка1.2-19853 Масленка 1.2-19853
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
