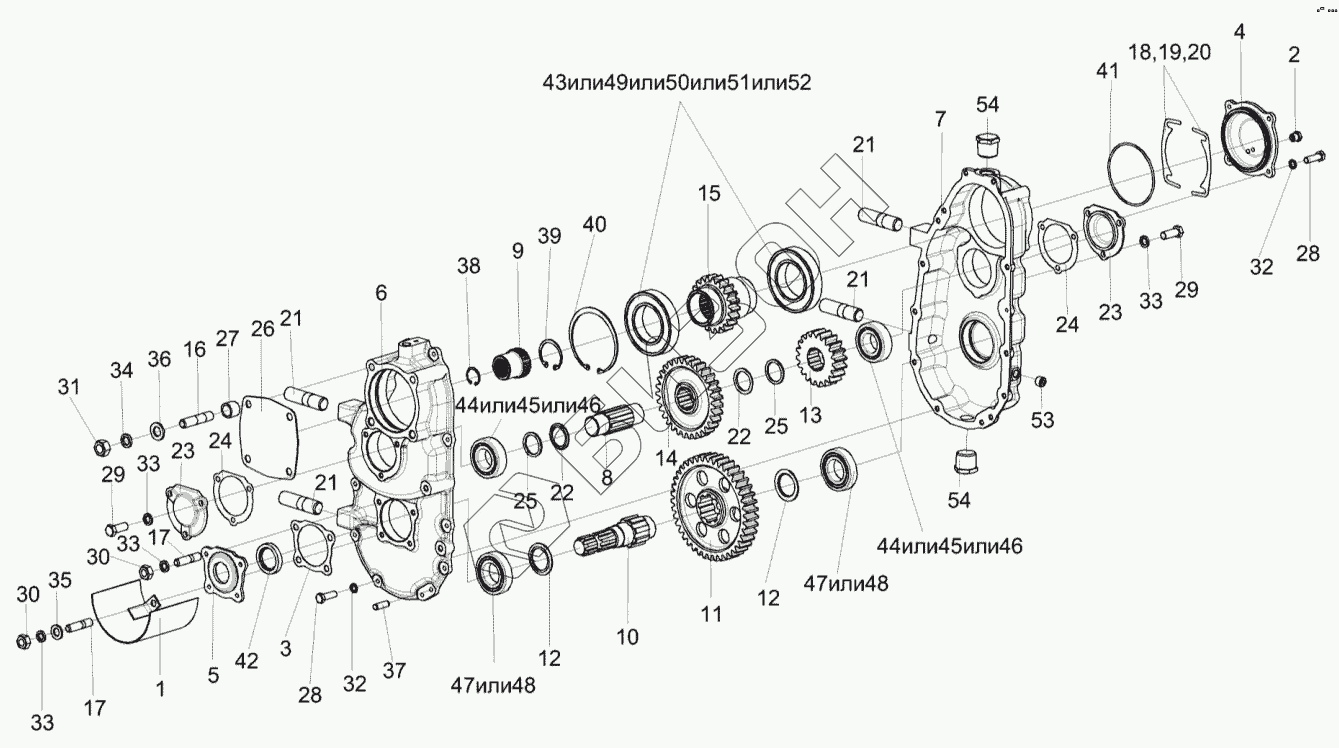

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Редуктор КВК 0104100
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
21
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
30
31
32
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
47
48
48
49
50
51
52
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0104100 | КВК0104100 | Редуктор |
Загрузка ...
|
|
| 1 | КВК0104020 | Кожух |
Загрузка ...
|
|
| 2 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 3 | КВК0104001 | Прокладка |
Загрузка ...
|
|
| 4 | КВК0104103 | Крышка |
Загрузка ...
|
|
| 5 | КВК0104010 | Крышка |
Загрузка ...
|
|
| 5 | КВК0104104 | Крышка |
Загрузка ...
|
|
| 6 | КВК0104124 | Корпус |
Загрузка ...
|
|
| 7 | КВК0104125 | Корпус |
Загрузка ...
|
|
| 8 | КВК0104607 | Вал |
Загрузка ...
|
|
| 9 | КВК0104611 | Полумуфта |
Загрузка ...
|
|
| 10 | КВК0104612 | Вал |
Загрузка ...
|
|
| 11 | КВК0104614 | Шестерня |
Загрузка ...
|
|
| 12 | КВК0104615 | Шайба |
Загрузка ...
|
|
| 13 | КВК0104617 | Шестерня |
Загрузка ...
|
|
| 14 | КВК0104618 | Шестерня |
Загрузка ...
|
|
| 15 | КВК0104619 | Вал-шестерня |
Загрузка ...
|
|
| 16 | КВК0104621 | Шпилька |
Загрузка ...
|
|
| 17 | КВК0104622 | Шпилька |
Загрузка ...
|
|
| 18 | ЖГР-1-0203502 | Прокладка |
Загрузка ...
|
|
| 19 | ЖГР-1-0203502-01 | Прокладка |
Загрузка ...
|
|
| 20 | ЖГР-1-0203502-02 | Прокладка |
Загрузка ...
|
|
| 21 | КВС-1-0114639 | Шпилька |
Загрузка ...
|
|
| 22 | КВС-2-0114811 | Втулка |
Загрузка ...
|
|
| 23 | КИЛ0114028 | Крышка |
Загрузка ...
|
|
| 24 | КИС0114015 | Прокладка |
Загрузка ...
|
|
| 25 | ПДВ0202436-04 | Шайба |
Загрузка ...
|
|
| 26 | 3518020-44041 | Крышка |
Загрузка ...
|
|
| 27 | 3518020-48006 | Втулка |
Загрузка ...
|
|
| 28 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 29 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 30 | ГайкаМ10-6G.8-5915 | Гайка М10-6G.8-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ12-6G.8-5915 | Гайка М12-6G.8-5915 |
Загрузка ...
|
|
| 32 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 35 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 36 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 37 | IШтифт8х24-3128 | IШтифт 8х24-3128 |
Загрузка ...
|
|
| 38 | В35-13943 | Кольцо В35-13943 |
Загрузка ...
|
|
| 39 | В55-13943 | Кольцо В55-13943 |
Загрузка ...
|
|
| 40 | В130-13943 | Кольцо В130-13943 |
Загрузка ...
|
|
| 41 | 125-130-36-2-2-18829/9833 | Кольцо 125-130-36-2-2-18829/9833 |
Загрузка ...
|
|
| 42 | 2.2-24х62-1-8752 | Манжета 2.2-24х62-1-8752 |
Загрузка ...
|
|
| 43 | 215-8338 | Подшипник 215-8338 |
Загрузка ...
|
|
| 44 | 22208Е | Подшипник (фирма SKF) |
Загрузка ...
|
|
| 45 | 22208ЕА | Подшипник |
Загрузка ...
|
|
| 46 | 22208CJ | Подшипник |
Загрузка ...
|
|
| 47 | NJ209ECJ | Подшипник |
Загрузка ...
|
|
| 48 | NJ209E | Подшипник |
Загрузка ...
|
|
| 49 | 6215 | Подшипник 6215 Explorer |
Загрузка ...
|
|
| 50 | 6215 | Подшипник 6215 Explorer |
Загрузка ...
|
|
| 51 | 6215 | Подшипник 6215 Explorer |
Загрузка ...
|
|
| 52 | 6215 | Подшипник 6215 Explorer |
Загрузка ...
|
|
| 53 | Пробка | Пробка |
Загрузка ...
|
|
| 54 | Пробка | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
