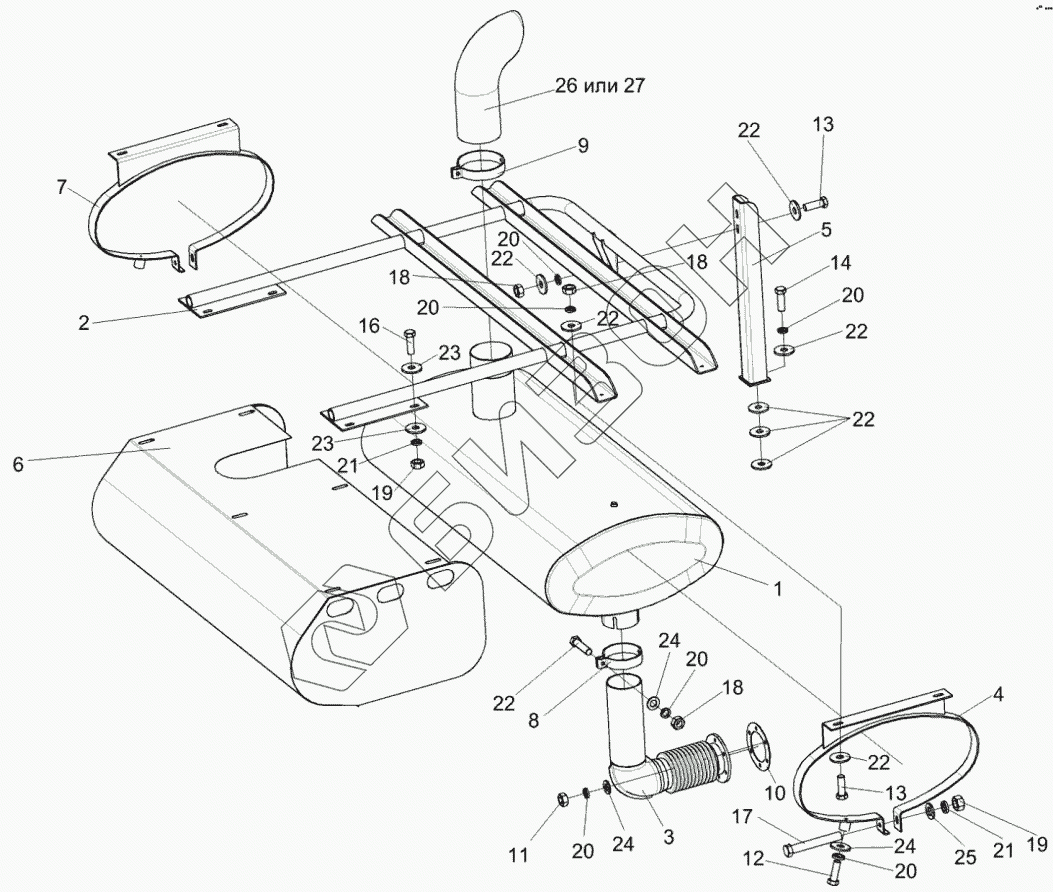

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка глушителя КВК 0157000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
18
19
19
20
20
20
20
20
20
21
21
22
22
22
22
22
22
23
23
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0157000 | КВК0157000 | Установка глушителя |
Загрузка ...
|
|
| 1 | КВК0157010 | Глушитель |
Загрузка ...
|
|
| 2 | КВК0157020 | Опора |
Загрузка ...
|
|
| 3 | КВК0157030 | Сильфон |
Загрузка ...
|
|
| 4 | КВК0157040 | Хомут |
Загрузка ...
|
|
| 5 | КВК0157050 | Стойка |
Загрузка ...
|
|
| 6 | КВК0157060 | Кожух |
Загрузка ...
|
|
| 7 | СКС0105030 | Хомут |
Загрузка ...
|
|
| 8 | КВС-1-0157407 | Хомут |
Загрузка ...
|
|
| 9 | КВС-1-0157407-01 | Хомут |
Загрузка ...
|
|
| 10 | УЭС-16-0400013 | Прокладка |
Загрузка ...
|
|
| 11 | УЭС-16-0400014 | Гайка |
Загрузка ...
|
|
| 12 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 13 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6eх35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 15 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 16 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 17 | БолтМ12-6eх85-7796 | Болт М12-6eх85-7796 |
Загрузка ...
|
|
| 18 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаA10.01-6958 | Шайба A 10.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаA12.01-6958 | Шайба A 12.01-6958 |
Загрузка ...
|
|
| 24 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 25 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 26 | 90910A | Труба выхлопная |
Загрузка ...
|
|
| 27 | P224618 | Труба выхлопная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
