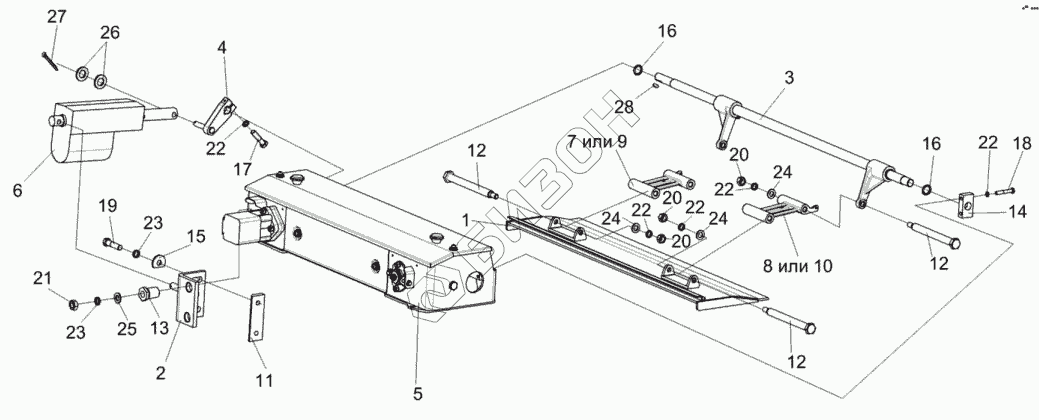

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка привода КВК 0110250
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
16
17
18
19
20
20
20
21
22
22
22
22
22
23
23
24
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0110000 | КВК0110000 | Аппарат питающе-измельчающий |
Загрузка ...
|
|
| 1 | КВК0110130 | Крышка |
Загрузка ...
|
|
| 2 | КВК0110140 | Кронштейн |
Загрузка ...
|
|
| 3 | КВК0110250 | Привод |
Загрузка ...
|
|
| 4 | КВК0110750 | Рычаг |
Загрузка ...
|
|
| 5 | КВК0116000 | Устройство заточное |
Загрузка ...
|
|
| 6 | КВК0701610 | Электромеханизм крышки заточного устройства |
Загрузка ...
|
|
| 7 | КВК0110201 | Тяга |
Загрузка ...
|
|
| 8 | КВК0110201-01 | Тяга |
Загрузка ...
|
|
| 9 | КВК0110305 | Тяга |
Загрузка ...
|
|
| 10 | КВК0110305-01 | Тяга |
Загрузка ...
|
|
| 11 | КВК0110414 | Пластина |
Загрузка ...
|
|
| 12 | КВК0110627 | Болт |
Загрузка ...
|
|
| 13 | КВК0110628 | Втулка |
Загрузка ...
|
|
| 14 | КВС-1-0115451 | Опора |
Загрузка ...
|
|
| 15 | КЗР0119442 | Шайба |
Загрузка ...
|
|
| 16 | КИС0614404А | Прокладка |
Загрузка ...
|
|
| 17 | БолтМ8-6eх35-7796 | Болт М8-6eх35-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6eх50-7796 | Болт М8-6eх50-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 20 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 25 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 27 | Шплинт3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 28 | Шпонка2-6х6х18-23360 | Шпонка 2-6х6х18-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
