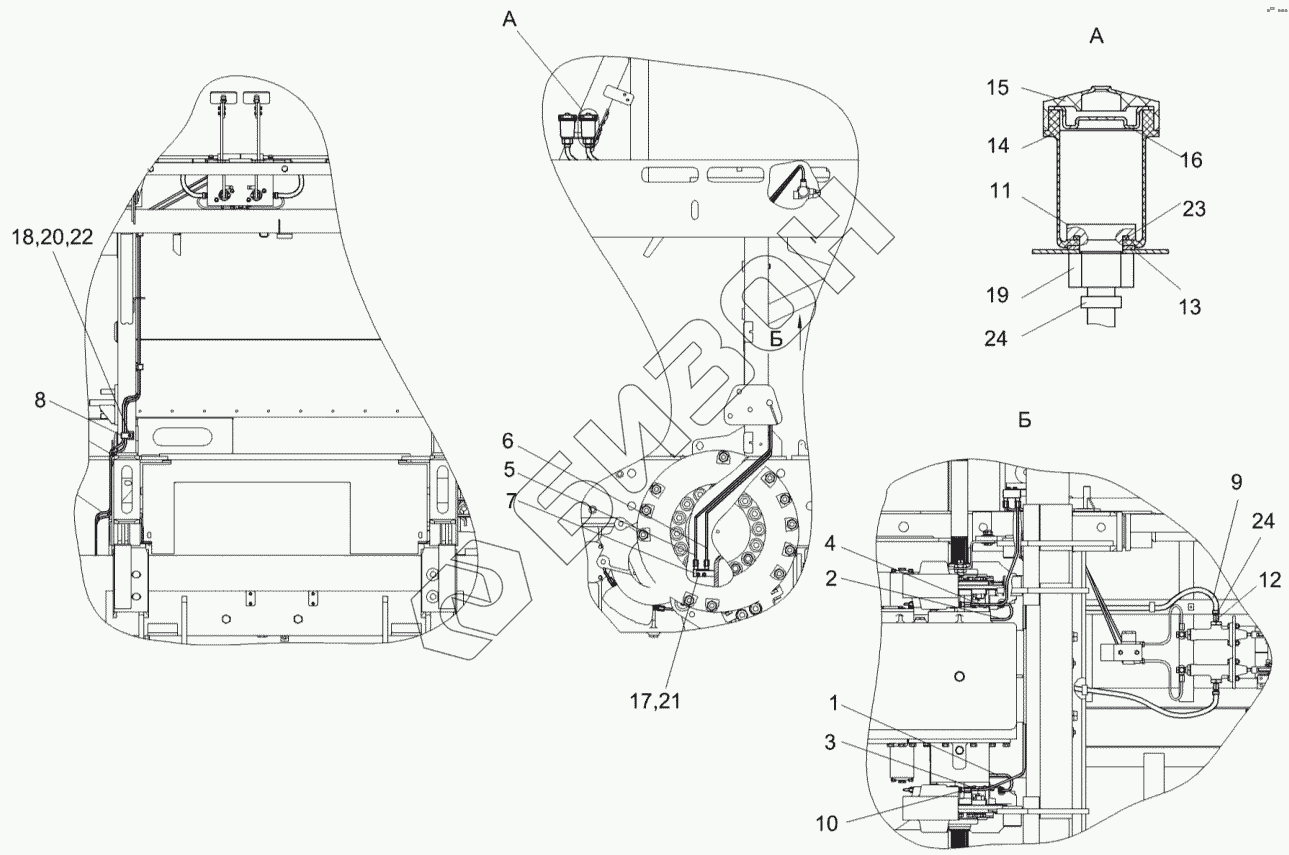

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка трубопроводов КВК 0129700
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0129700 | КВК0129700 | Установка трубопроводов |
Загрузка ...
|
|
| 1 | КВК0129640 | Трубопровод |
Загрузка ...
|
|
| 2 | КВК0129640-01 | Трубопровод |
Загрузка ...
|
|
| 3 | КВК0129660 | Трубопровод |
Загрузка ...
|
|
| 4 | КВК0129680 | Трубопровод |
Загрузка ...
|
|
| 5 | КВК0129710 | Трубопровод |
Загрузка ...
|
|
| 6 | КВК0129720 | Трубопровод |
Загрузка ...
|
|
| 7 | КВК0129750 | Корпус |
Загрузка ...
|
|
| 8 | КЗР0700800 | Хомут |
Загрузка ...
|
|
| 9 | КВК0129041 | Рукав 6х14-1, 6-10362 |
Загрузка ...
|
|
| 10 | КВК0129632 | Штуцер |
Загрузка ...
|
|
| 11 | КВК0129635 | Штуцер |
Загрузка ...
|
|
| 12 | КВК0129642 | Штуцер |
Загрузка ...
|
|
| 13 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 14 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 15 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 16 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 17 | БолтМ6-6eх12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 18 | ВинтB.М5-6eх10-17473 | Винт B.М5-6eх10-17473 |
Загрузка ...
|
|
| 19 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба5Т.65Г-6402 | Шайба 5Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 23 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 24 | TORRO12-22/9C7W3 | Хомут червячный TORRO 12-22/9 C7W3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
