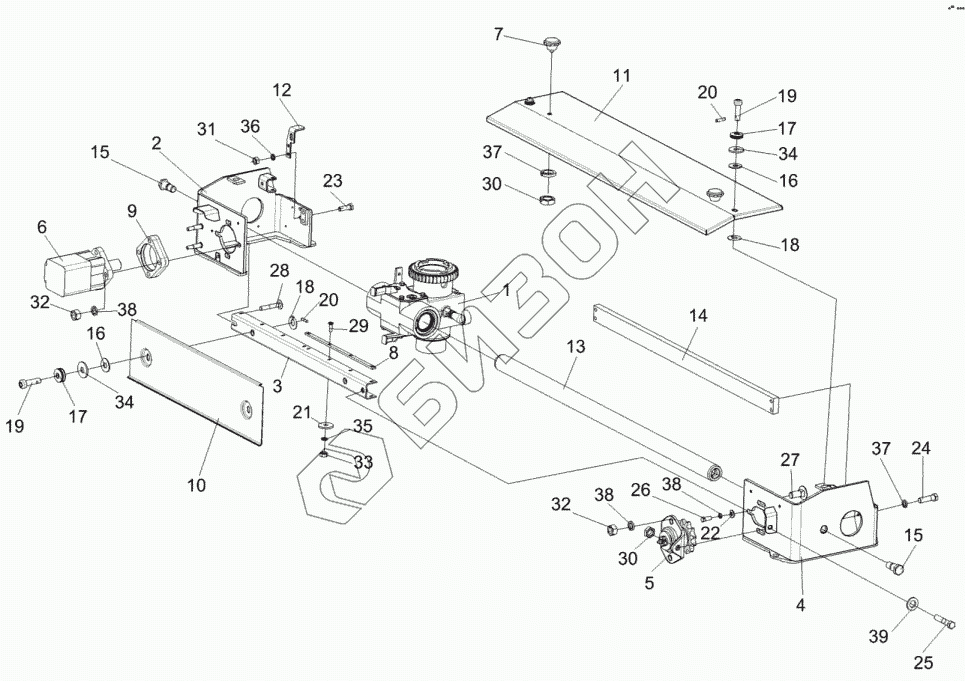

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Устройство заточное КВК 0116000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
34
35
36
37
37
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0116000 | КВК0116000 | Устройство заточное |
Загрузка ...
|
|
| 1 | КВК0116010 | Каретка |
Загрузка ...
|
|
| 2 | КВК0116020 | Кронштейн |
Загрузка ...
|
|
| 3 | КВК0116040 | Кронштейн |
Загрузка ...
|
|
| 4 | КВК0116080 | Кронштейн |
Загрузка ...
|
|
| 5 | КВК0116090 | Звездочка |
Загрузка ...
|
|
| 6 | КВК0602110 | Гидромотор заточного устройства |
Загрузка ...
|
|
| 7 | КЗР0101260 | Ручка |
Загрузка ...
|
|
| 8 | КВК0116001 | Направляющая |
Загрузка ...
|
|
| 9 | КВК0116102 | Фланец |
Загрузка ...
|
|
| 10 | КВК0116250 | Ограждение |
Загрузка ...
|
|
| 10 | КВК0116425 | Ограждение |
Загрузка ...
|
|
| 11 | КВК0116210 | Крышка |
Загрузка ...
|
|
| 11 | КВК0116427 | Крышка |
Загрузка ...
|
|
| 12 | КВК0116438 | Кронштейн |
Загрузка ...
|
|
| 13 | КВК0116621 | Направляющая |
Загрузка ...
|
|
| 14 | КВС-1-0116417 | Направляющая |
Загрузка ...
|
|
| 15 | КВС-1-0116615 | Болт специальный |
Загрузка ...
|
|
| 16 | КВС-1-0147005 | Шайба |
Загрузка ...
|
|
| 17 | КВС-1-0147407 | Пружина тарельчатая |
Загрузка ...
|
|
| 18 | КВС-1-0147443 | Шайба |
Загрузка ...
|
|
| 19 | КВС-1-0147617 | Фиксатор |
Загрузка ...
|
|
| 19 | КВС-1-0147590 | Фиксатор |
Загрузка ...
|
|
| 20 | КВС-1-0148618 | Штифт |
Загрузка ...
|
|
| 21 | КЗР0226422 | Шайба |
Загрузка ...
|
|
| 22 | ПКК0100449А-01 | Шайба |
Загрузка ...
|
|
| 23 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6eх50-7796 | Болт М10-6eх50-7796 |
Загрузка ...
|
|
| 26 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 27 | БолтМ12-6eх30-7802 | Болт М12-6eх30-7802 |
Загрузка ...
|
|
| 28 | БолтМ12-6eх70-7802 | Болт М12-6eх70-7802 |
Загрузка ...
|
|
| 29 | ВинтB2.М4-6eх18-17475 | Винт B2.М4-6eх18-17475 |
Загрузка ...
|
|
| 30 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 31 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 34 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 35 | Шайба4Т.65Г-6402 | Шайба 4Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 39 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
