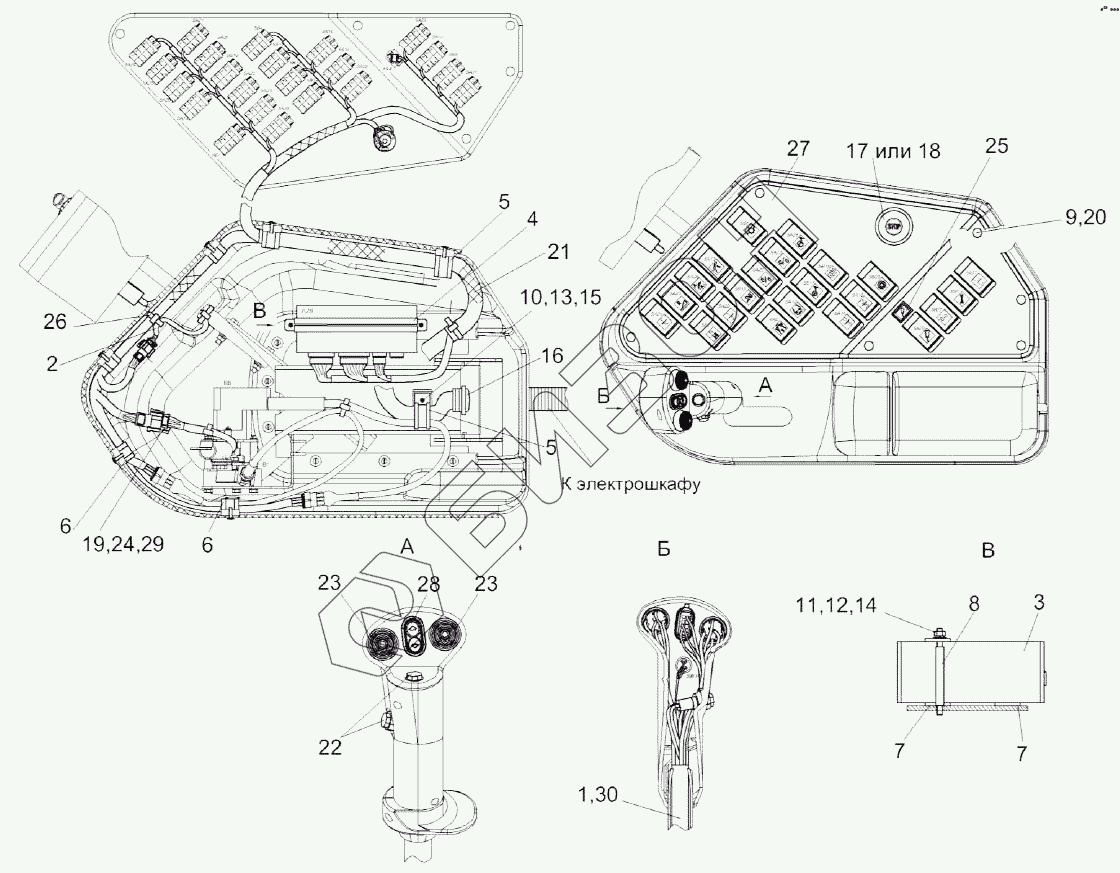

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Электрооборудование пульта управления КВК 0129050А
/135.gif)
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КВК0700230 | Жгут рукоятки ГСТ |
Загрузка ...
|
|
| 2 | КВК0701180 | Жгут терминала |
Загрузка ...
|
|
| 3 | КВК0701300 | Модуль CAN-панели управления |
Загрузка ...
|
|
| 4 | КВК0701350 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗР0700800-02 | Хомут |
Загрузка ...
|
|
| 6 | УЭС0700800-01 | Хомут |
Загрузка ...
|
|
| 7 | КВК0701013 | Прокладка |
Загрузка ...
|
|
| 8 | КВК0701602 | Шпилька |
Загрузка ...
|
|
| 9 | Винт2-5х2х25-10620 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 10 | ВинтB.М5-6eх10-17473 | Винт B.М5-6eх10-17473 |
Загрузка ...
|
|
| 11 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 12 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 13 | Шайба5.65Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 14 | ШайбаC.4.01-11371 | Шайба C.4.01-11371 |
Загрузка ...
|
|
| 15 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 16 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 17 | 014651.1 | Выключатель |
Загрузка ...
|
|
| 18 | 06-63-410 | Выключатель |
Загрузка ...
|
|
| 19 | 0-0927771-3 | Гнездо |
Загрузка ...
|
|
| 20 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 21 | КВК0700050 | Жгут пульта управления |
Загрузка ...
|
|
| 22 | PSW-6A | Кнопка восьмиугольная б/ф красная |
Загрузка ...
|
|
| 23 | 4КНР-8Ю3.604.005ТУ | Кнопка |
Загрузка ...
|
|
| 24 | 1-0967623-1 | Колодка гнездовая 1-0967623-1 |
Загрузка ...
|
|
| 25 | 2212.3803-143 | Лампа контрольная |
Загрузка ...
|
|
| 26 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 27 | ЕВРЖ33091.8060.00.001 | Панель выключателей |
Загрузка ...
|
|
| 28 | 92.3709-04.73 | Переключатель стеклоподъемников |
Загрузка ...
|
|
| 29 | 0-0967633-1 | Фиксатор |
Загрузка ...
|
|
| 30 | Трубка | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
