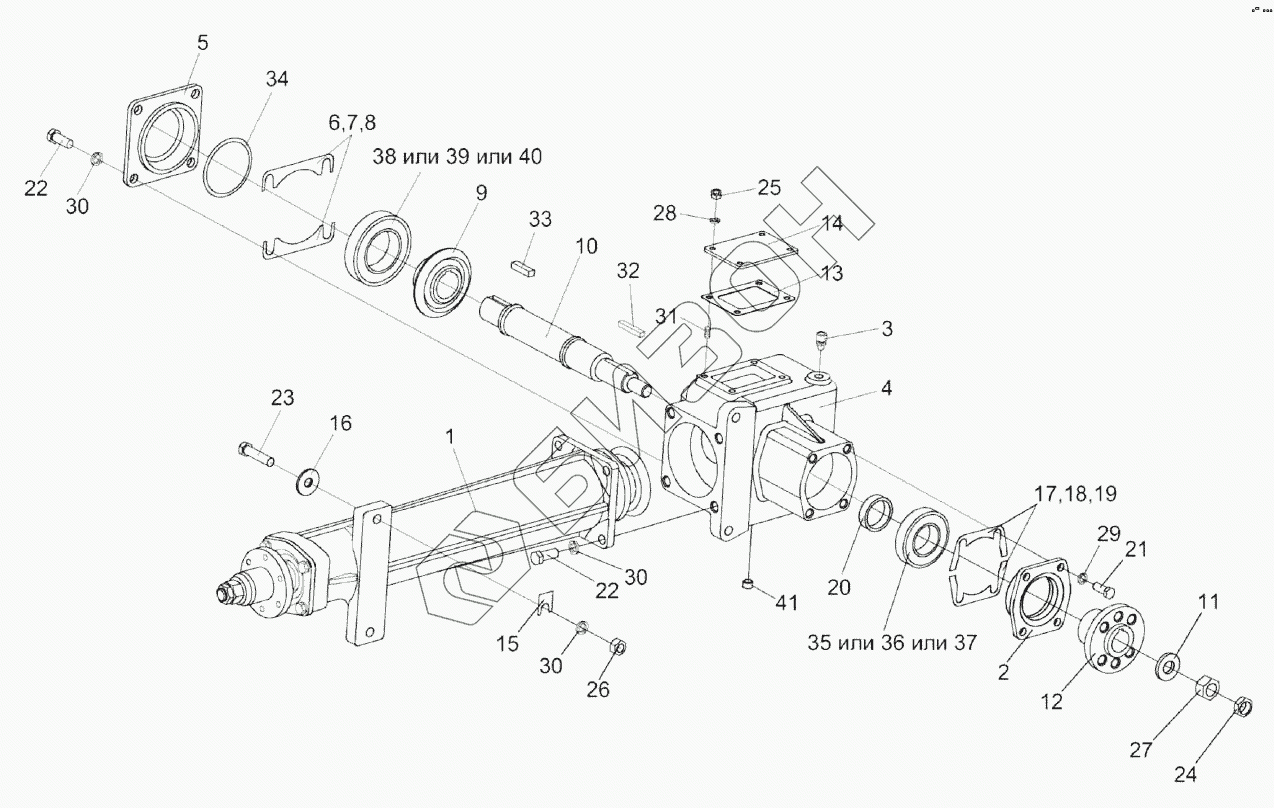

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Редуктор КВС-2-0135000А-01
/86.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0135010 | КВС-1-0135010 | Крышка |
Загрузка ...
|
|
| КВС-2-0135000А-01 | КВС-2-0135000А-01 | Редуктор |
Загрузка ...
|
|
| 1 | КВС-2-0135020А-01 | Стакан |
Загрузка ...
|
|
| 2 | ПКК0135070 | Крышка |
Загрузка ...
|
|
| 3 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 4 | КВС-1-0135111 | Корпус |
Загрузка ...
|
|
| 5 | КВС-1-0135113 | Крышка |
Загрузка ...
|
|
| 6 | КВС-1-0135502 | Прокладка |
Загрузка ...
|
|
| 7 | КВС-1-0135502-01 | Прокладка |
Загрузка ...
|
|
| 8 | КВС-1-0135502-02 | Прокладка |
Загрузка ...
|
|
| 9 | КВС-1-0135652 | Шестерня |
Загрузка ...
|
|
| 10 | КВС-1-0135653 | Вал |
Загрузка ...
|
|
| 11 | КВС-1-0135401 | Шайба |
Загрузка ...
|
|
| 12 | КВС-1-0135629 | Ступица |
Загрузка ...
|
|
| 13 | КЗР0003002А | Прокладка |
Загрузка ...
|
|
| 14 | КЗР0003401А | Крышка |
Загрузка ...
|
|
| 15 | КИС0135501Б | Шайба регулировочная |
Загрузка ...
|
|
| 16 | ПКК0107457Б | Шайба |
Загрузка ...
|
|
| 17 | ПКК0135526А | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | ПКК0135526А-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | ПКК0135526А-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | ПКК0135809А | Кольцо |
Загрузка ...
|
|
| 21 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 22 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 24 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ18х1,5-6G-5915 | Гайка М18х1,5-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шпилька2М6-6eх25-22032 | Шпилька 2 М6-6eх25-22032 |
Загрузка ...
|
|
| 32 | Шпонка2-8х7х45-23360 | Шпонка 2-8х7х45-23360 |
Загрузка ...
|
|
| 33 | Шпонка2-10х8х36-23360 | Шпонка 2-10х8х36-23360 |
Загрузка ...
|
|
| 34 | 094-100-36-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 35 | 7208BECBM | Подшипник |
Загрузка ...
|
|
| 36 | 7208-B-JP | Подшипник |
Загрузка ...
|
|
| 37 | 7208BECBM | Подшипник |
Загрузка ...
|
|
| 38 | 7211BECBM | Подшипник |
Загрузка ...
|
|
| 39 | 7211-B-JP | Подшипник |
Загрузка ...
|
|
| 40 | 7211BECBJ | Подшипник |
Загрузка ...
|
|
| 41 | Пробка2-КГ11/4dm | Пробка 2-КГ 1 1/4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
