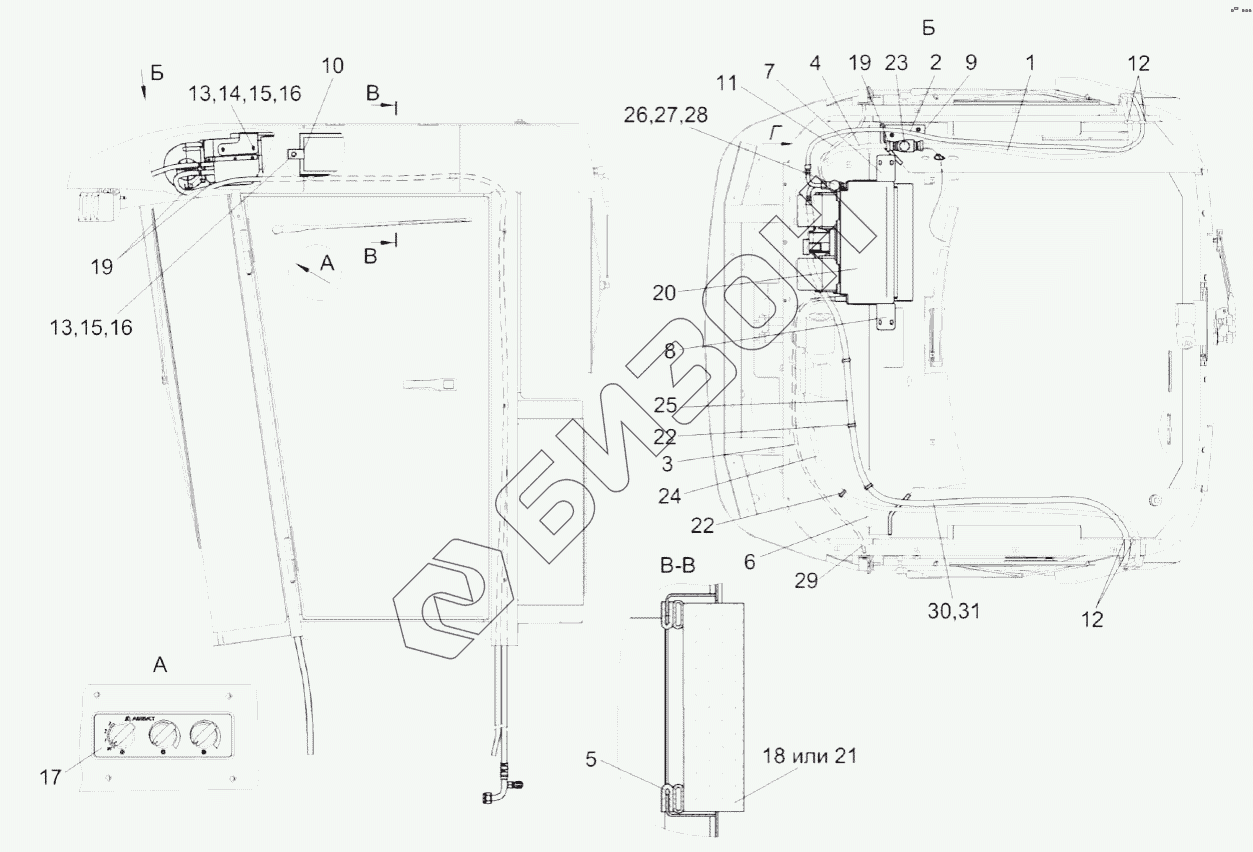

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка испарителя КВК 0120530
/125.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| KBК0120530 | KBК0120530 | Установка испарителя |
Загрузка ...
|
|
| 1 | KBK0121005 | Шланг |
Загрузка ...
|
|
| 2 | КВК0121006 | Шланг |
Загрузка ...
|
|
| 3 | KBK0121007 | Шланг |
Загрузка ...
|
|
| 4 | КЗК-7-0113003 | Рукав 16х25-1,6-10362 |
Загрузка ...
|
|
| 5 | КВК0121009 | Уплотнитель |
Загрузка ...
|
|
| 6 | КВК0154005 | Уплотнитель |
Загрузка ...
|
|
| 7 | КВК0121412 | Кронштейн |
Загрузка ...
|
|
| 8 | КВК0121412-01 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗК-12-0113421 | Кронштейн |
Загрузка ...
|
|
| 10 | КЗК-12-0113422 | Прижим |
Загрузка ...
|
|
| 11 | УЭС-16-1500004 | Шланг |
Загрузка ...
|
|
| 12 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 13 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 17 | 18-001806-00 | Блок управления |
Загрузка ...
|
|
| 18 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 19 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 20 | 03-131000-25 | Испарительно-отопительный блок со жгутом в сборе |
Загрузка ...
|
|
| 21 | В4704 | Элемент фильтрующий |
Загрузка ...
|
|
| 22 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 23 | 10-100671-10 | Кран отопителя |
Загрузка ...
|
|
| 24 | 05-070103-00 | Хладонопровод |
Загрузка ...
|
|
| 25 | 05-070104-00 | Хладонопровод |
Загрузка ...
|
|
| 26 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 27 | 08-003501-00 | Кольцо уплотнительное 5/8 |
Загрузка ...
|
|
| 28 | 08-003503-00 | Кольцо уплотнительное 7/8 |
Загрузка ...
|
|
| 29 | 11-071290-00 | Уголок |
Загрузка ...
|
|
| 30 | Steinoflex-400 | Труба теплозвукоизоляционная полиэтиленовая пористая |
Загрузка ...
|
|
| 31 | 36404-48мм/50м | Лента серая армированная на тканевой основе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
