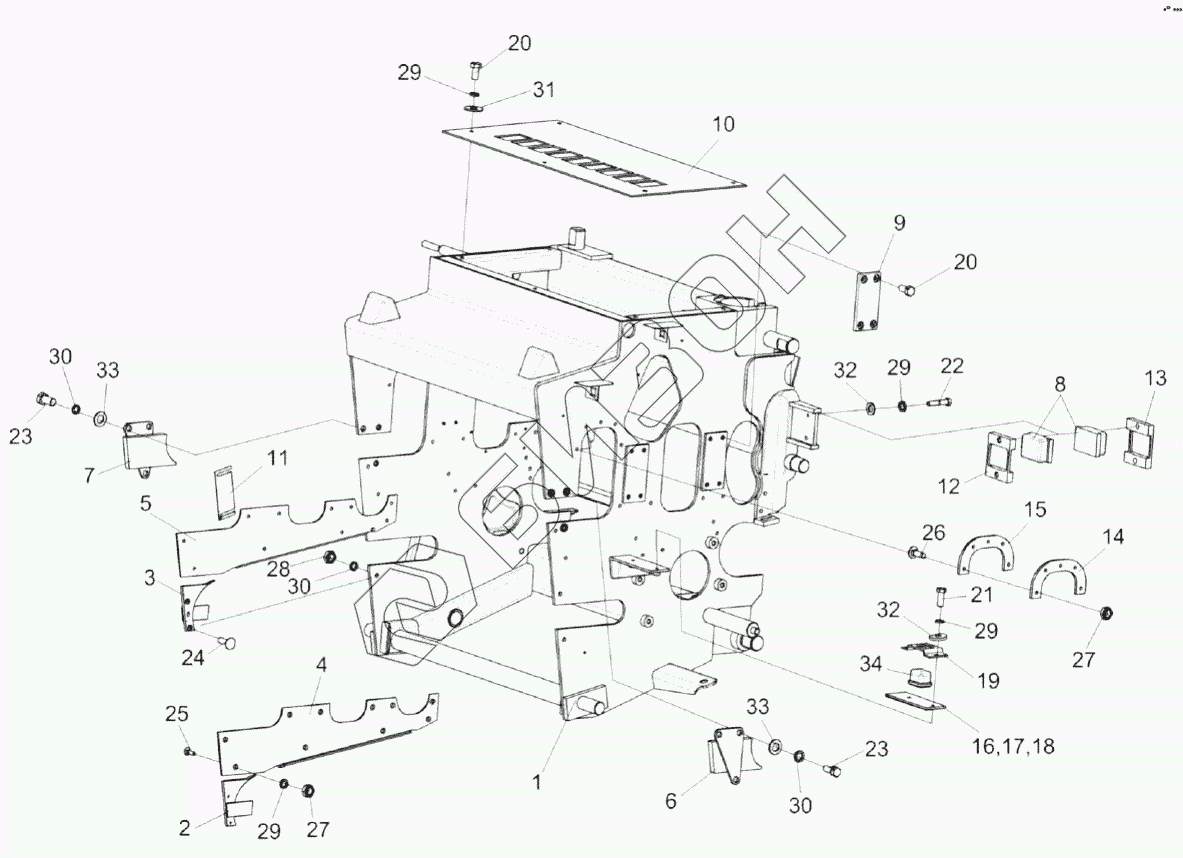

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка рамы аппарата питающего
/19.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
27
28
29
29
29
29
30
30
30
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0111000 | КВК0111000 | Аппарат питающий |
Загрузка ...
|
|
| 1 | КВК0111010 | Рама |
Загрузка ...
|
|
| 2 | КВК0111240 | Зашивка |
Загрузка ...
|
|
| 3 | КВК0111240-01 | Зашивка |
Загрузка ...
|
|
| 4 | КВК0111510 | Пластина |
Загрузка ...
|
|
| 5 | КВК0111510-01 | Пластина |
Загрузка ...
|
|
| 6 | КВК0111550 | Зашивка |
Загрузка ...
|
|
| 7 | КВК0111550-01 | Зашивка |
Загрузка ...
|
|
| 8 | КВК0111003 | Демпфер |
Загрузка ...
|
|
| 9 | КВК0111012 | Накладка |
Загрузка ...
|
|
| 10 | КВК0111407 | Крыша |
Загрузка ...
|
|
| 11 | КВК0111424 | Прокладка |
Загрузка ...
|
|
| 12 | КВК0111472 | Кронштейн |
Загрузка ...
|
|
| 13 | КВК0111472-01 | Кронштейн |
Загрузка ...
|
|
| 14 | КВК0111474 | Накладка |
Загрузка ...
|
|
| 15 | КВК0111474-01 | Накладка |
Загрузка ...
|
|
| 16 | КВС-1-0111488 | Прокладка |
Загрузка ...
|
|
| 17 | КВС-1-0111488-01 | Прокладка |
Загрузка ...
|
|
| 18 | КВС-1-0111488-02 | Прокладка |
Загрузка ...
|
|
| 19 | КВС-1-0111489-01 | Обойма |
Загрузка ...
|
|
| 20 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6eх50-7796 | Болт М8-6eх50-7796 |
Загрузка ...
|
|
| 23 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 25 | ВинтB2.М8-6eх25-17475 | Винт B2.М8-6eх25-17475 |
Загрузка ...
|
|
| 26 | ВинтB2.М8-6eх30-17475 | Винт B2.М8-6eх30-17475 |
Загрузка ...
|
|
| 27 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 29 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 32 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 33 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 34 | 887-2902420 | Буфер передней рессоры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
