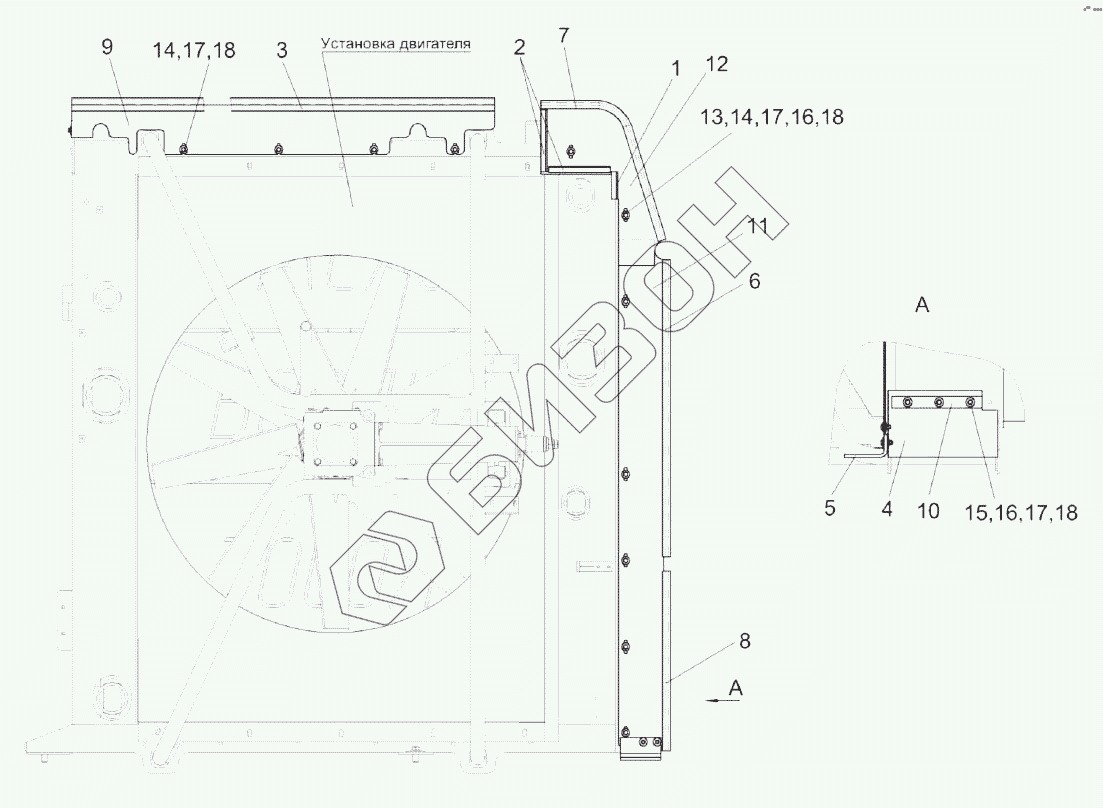

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка уплотнений КВК 0156000
/91.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0156000 | КВК0156000 | Установка уплотнителей |
Загрузка ...
|
|
| 1 | КВК0156001 | Уплотнитель 2107-6107018М |
Загрузка ...
|
|
| 2 | КВК-2-0156021-01 | Уплотнитель |
Загрузка ...
|
|
| 3 | КВК0156012 | Уплотнение |
Загрузка ...
|
|
| 4 | КВК0156005-01 | Уплотнение |
Загрузка ...
|
|
| 5 | КВК0156006 | Уплотнение |
Загрузка ...
|
|
| 6 | КВК0156008 | Уплотнение |
Загрузка ...
|
|
| 7 | КВК0156009 | Уплотнение |
Загрузка ...
|
|
| 8 | КВК0156011 | Уплотнение |
Загрузка ...
|
|
| 9 | КВК0156401 | Щиток верхний |
Загрузка ...
|
|
| 10 | КВК0156403 | Планка |
Загрузка ...
|
|
| 11 | КВК0156404А | Щит боковой |
Загрузка ...
|
|
| 12 | КВК0156426 | Щит боковой |
Загрузка ...
|
|
| 13 | КВС-1-0156404 | Шайба |
Загрузка ...
|
|
| 14 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 15 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
