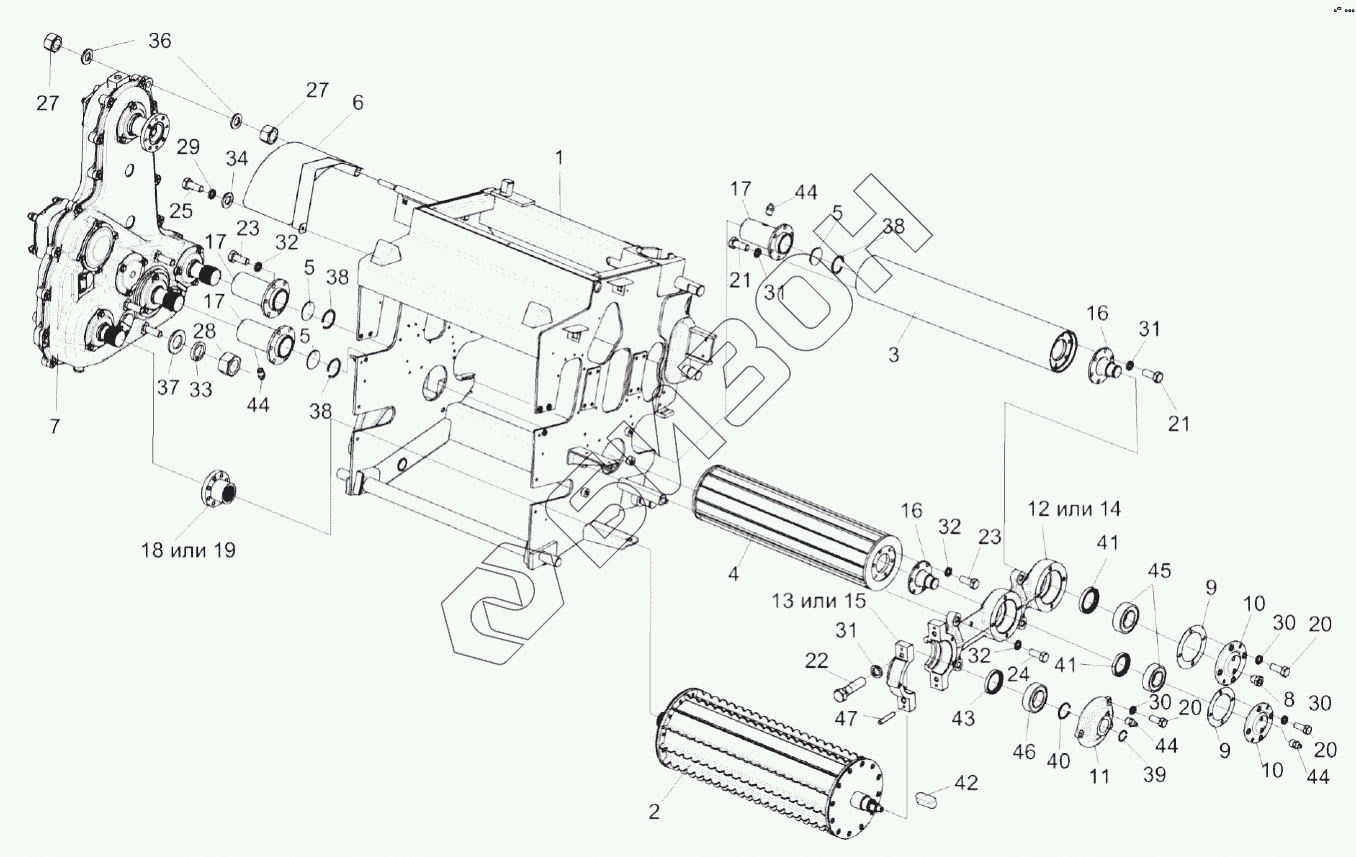

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка вальцев нижних
/23.gif)
1
2
3
4
5
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
17
17
17
18
19
20
20
20
21
21
22
23
23
24
25
27
27
28
29
30
30
30
31
31
31
32
32
32
33
34
36
37
38
38
38
39
40
41
41
42
43
44
44
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0111040 | КВК0111040 | Валец гладкий |
Загрузка ...
|
|
| КВК0111340 | КВК0111340 | Крышка |
Загрузка ...
|
|
| КВК0111330 | КВК0111330 | Крышка |
Загрузка ...
|
|
| КВК0111180 | КВК0111180 | Цапфа |
Загрузка ...
|
|
| КВК0111210 | КВК0111210 | Опора |
Загрузка ...
|
|
| 1 | КВК0111010 | Рама |
Загрузка ...
|
|
| 2 | КВК0111070 | Валец детекторный |
Загрузка ...
|
|
| 3 | КВК0111150 | Труба |
Загрузка ...
|
|
| 4 | КВК0111190 | Валец нижний средний |
Загрузка ...
|
|
| 5 | КВК0111270 | Заглушка |
Загрузка ...
|
|
| 6 | КВК0111850 | Щиток |
Загрузка ...
|
|
| 7 | КВК0114100 | Редуктор |
Загрузка ...
|
|
| 8 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 9 | КВК0111004 | Прокладка |
Загрузка ...
|
|
| 10 | КВК0111106 | Крышка |
Загрузка ...
|
|
| 11 | КВК0111107 | Крышка |
Загрузка ...
|
|
| 12 | КВК0111201 | Корпус |
Загрузка ...
|
|
| 13 | КВК0111202 | Корпус |
Загрузка ...
|
|
| 14 | КВК0111312 | Корпус |
Загрузка ...
|
|
| 15 | КВК0111314 | Корпус |
Загрузка ...
|
|
| 16 | КВК0111601 | Цапфа |
Загрузка ...
|
|
| 17 | КВК0111616 | Цапфа |
Загрузка ...
|
|
| 18 | КВК0111665 | Фланец балки оси |
Загрузка ...
|
|
| 19 | КВК0111665-01 | Фланец |
Загрузка ...
|
|
| 20 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6eх20-7796 | Болт М12-6eх20-7796 |
Загрузка ...
|
|
| 24 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 25 | БолтМ6-6eх12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 26 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 29 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 34 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 35 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 36 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 37 | ШайбаC.20.01-11371 | Шайба C.20.01-11371 |
Загрузка ...
|
|
| 38 | В58-13941 | Кольцо В58-13941 |
Загрузка ...
|
|
| 39 | В30-13942 | Кольцо |
Загрузка ...
|
|
| 40 | В45-13942 | Кольцо |
Загрузка ...
|
|
| 41 | 1.2-50х70-1-8752 | Манжета 1.2-50х70-1-8752 |
Загрузка ...
|
|
| 42 | Шпонка8х7х20-23360 | Шпонка 8х7х20-23360 |
Загрузка ...
|
|
| 43 | CR55х72х10HMSA10RG | Манжета CR 55х72х10 HMSA10 RG |
Загрузка ...
|
|
| 44 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 45 | 2208E | Подшипник |
Загрузка ...
|
|
| 46 | 2209E | Подшипник |
Загрузка ...
|
|
| 47 | Штифт6х36-3128 | Штифт 6х36-3128 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
