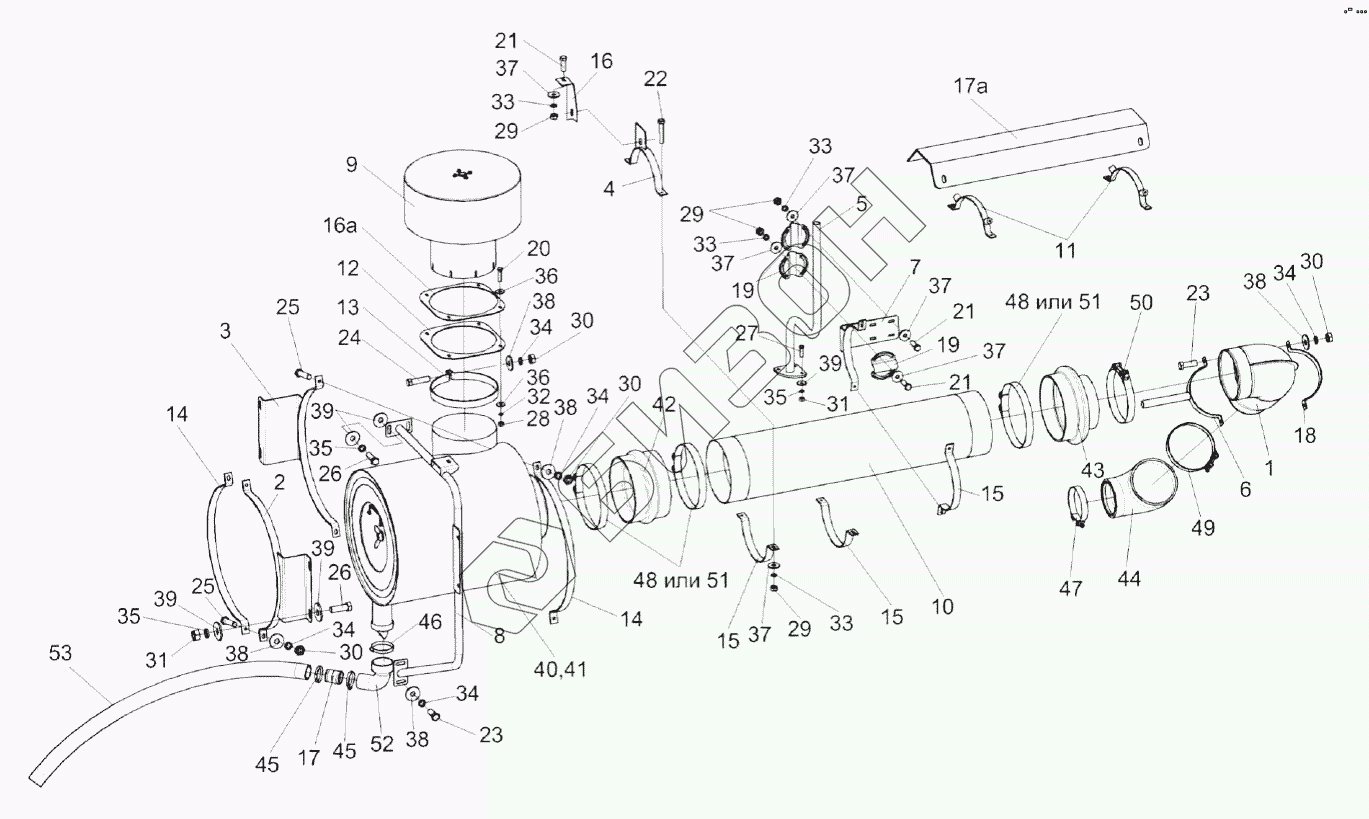

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка воздухоочистителя КВК 0153000
/88.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
16
16а
17
17а
18
19
19
20
21
21
21
22
23
23
24
25
25
26
26
27
28
29
29
29
30
30
30
30
31
31
32
33
33
33
33
34
34
34
34
34
35
35
35
36
36
37
37
37
37
37
37
38
38
38
38
38
39
39
39
39
40
41
42
43
44
45
45
46
47
48
48
49
50
51
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0153000 | КВК0153000 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | КВК0153010А | Труба |
Загрузка ...
|
|
| 2 | КВК0153030 | Хомут |
Загрузка ...
|
|
| 3 | КВК0153030-01 | Хомут |
Загрузка ...
|
|
| 4 | КВК0153040А | Хомут |
Загрузка ...
|
|
| 5 | КВК0153050 | Стойка |
Загрузка ...
|
|
| 6 | КВК0153060 | Хомут |
Загрузка ...
|
|
| 7 | КВК0153070 | Хомут |
Загрузка ...
|
|
| 8 | КВК0153080 | Опора |
Загрузка ...
|
|
| 9 | КВК0153100 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 10 | КВК0153180 | Труба |
Загрузка ...
|
|
| 11 | КВК0153190 | Хомут |
Загрузка ...
|
|
| 12 | КВК0153002 | Прокладка |
Загрузка ...
|
|
| 13 | КВК0153415 | Хомут |
Загрузка ...
|
|
| 14 | КВК0153416-01 | Хомут |
Загрузка ...
|
|
| 15 | КВК0153418-01 | Хомут |
Загрузка ...
|
|
| 16 | КВК0153419 | Кронштейн |
Загрузка ...
|
|
| 16а | КВК0153426 | Пластина |
Загрузка ...
|
|
| 17 | КВК0153804 | Труба |
Загрузка ...
|
|
| 17а | КВК0153427 | Экран |
Загрузка ...
|
|
| 18 | КВС-1-0150407-01 | Хомут |
Загрузка ...
|
|
| 19 | УЭС-16-0400491 | Кронштейн |
Загрузка ...
|
|
| 20 | БолтМ6-6eх25-7798 | Болт М6-6eх25-7798 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6eх45-7796 | Болт М8-6eх45-7796 |
Загрузка ...
|
|
| 23 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6eх50-7796 | Болт М10-6eх50-7796 |
Загрузка ...
|
|
| 26 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 27 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 28 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 32 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 36 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 37 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 38 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 39 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
|
| 40 | FTG210007 | Воздухоочиститель |
Загрузка ...
|
|
| 41 | Х770050 | Индикатор электрический |
Загрузка ...
|
|
| 42 | P111414 | Патрубок |
Загрузка ...
|
|
| 43 | P112607 | Патрубок |
Загрузка ...
|
|
| 44 | P128990 | Патрубок |
Загрузка ...
|
|
| 45 | TORRO50-70/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 46 | TORRO70-90/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 47 | GBSM156/30W1 | Хомут без компенсатора |
Загрузка ...
|
|
| 48 | P148350 | Хомут |
Загрузка ...
|
|
| 49 | GBSM194/30W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 50 | GBSM220/30W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 51 | GBSM245-270/30SK2T | Хомут |
Загрузка ...
|
|
| 52 | REDUCERELBOW90-076/51100x100 | Патрубок |
Загрузка ...
|
|
| 53 | Шланг | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
