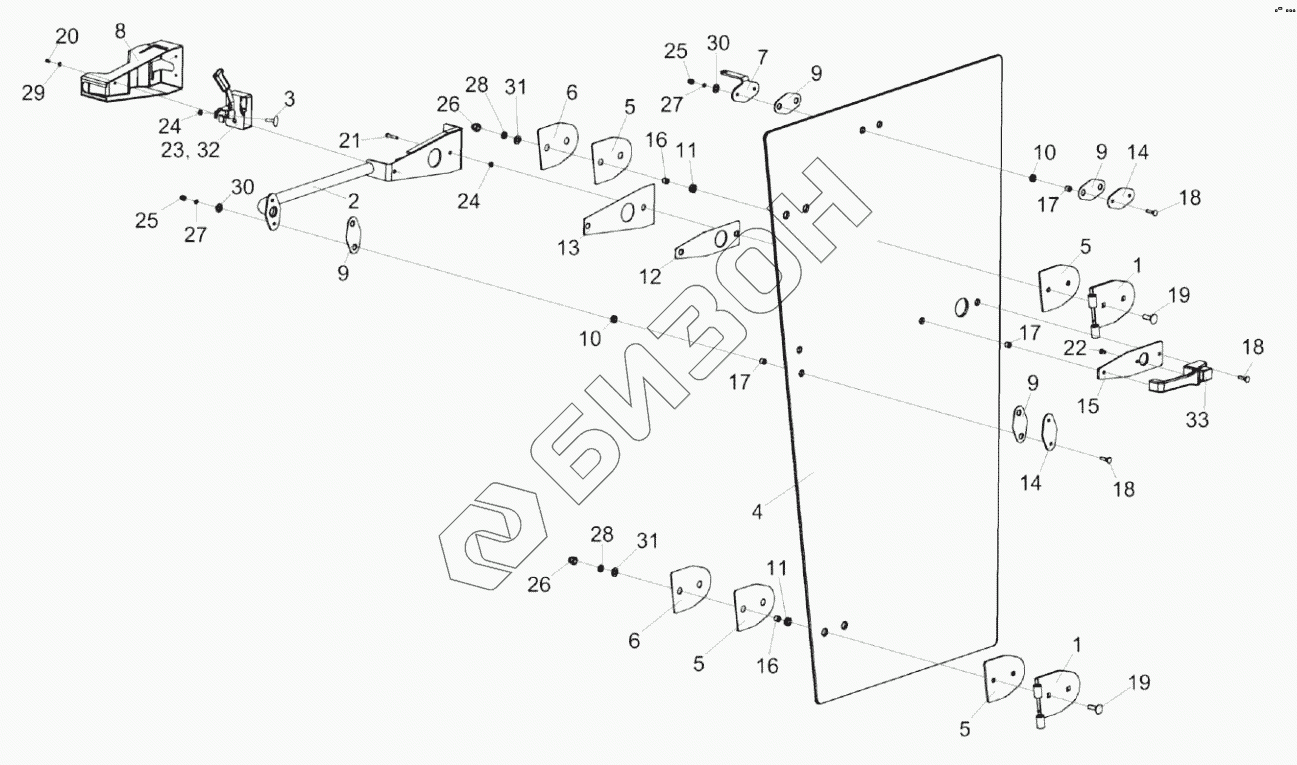

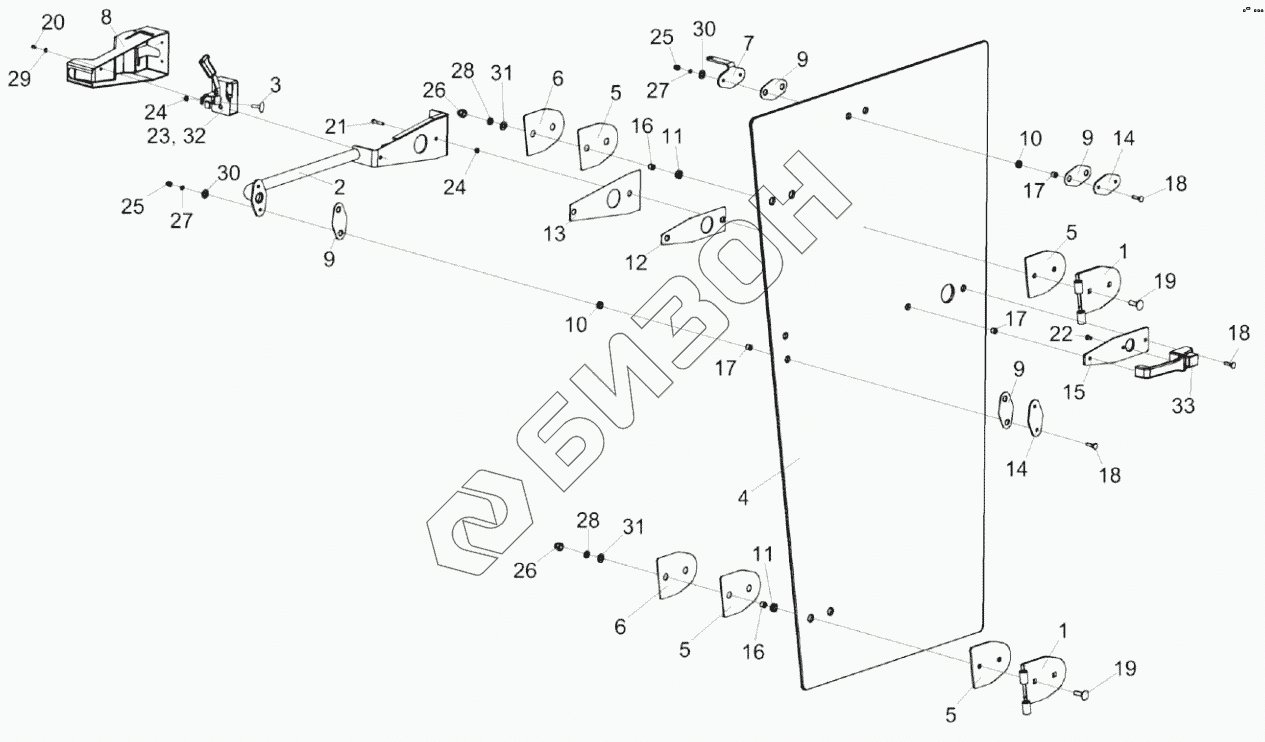

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Дверь КВК 0120760-01
КВК0120760-01
1
1
2
3
4
5
5
5
5
6
6
7
8
9
9
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
18
19
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0120760-01 | КВК0120760-01 | Дверь |
Загрузка ...
|
|
| 1 | КВК0120780 | Петля |
Загрузка ...
|
|
| 2 | КВК0120790 | Кронштейн |
Загрузка ...
|
|
| 3 | СЭУ 0200840 | Упор |
Загрузка ...
|
|
| 4 | КВК0120093-01 | Стекло |
Загрузка ...
|
|
| 5 | КВК0120094 | Прокладка |
Загрузка ...
|
|
| 6 | КВК0120503 | Пластина |
Загрузка ...
|
|
| 7 | КВК0120504 | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-5-0120036 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 12 | КЗК-5-0120039 | Накладка |
Загрузка ...
|
|
| 13 | КЗК-5-0120041 | Накладка |
Загрузка ...
|
|
| 14 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 15 | КЗК-5-0120483 | Накладка |
Загрузка ...
|
|
| 16 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 17 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 18 | Болт М6-6ex25-7802 | Болт |
Загрузка ...
|
|
| 19 | Болт М10-6ex30-7802 | Болт |
Загрузка ...
|
|
| 20 | Винт B.М4-6ex8-17473 | Винт |
Загрузка ...
|
|
| 21 | Винт B.М6-6ex30-17473 | Винт |
Загрузка ...
|
|
| 22 | Винт B2.М6-6ex12-17475 | Винт |
Загрузка ...
|
|
| 23 | Винт B2.М8-6ex16-17475 | Винт |
Загрузка ...
|
|
| 24 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 25 | Гайка М6-6G-11860 | Гайка |
Загрузка ...
|
|
| 26 | Гайка М10-6G-11860 | Гайка |
Загрузка ...
|
|
| 27 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба C.4-11371 | Шайба |
Загрузка ...
|
|
| 30 | Шайба C.6-11371 | Шайба |
Загрузка ...
|
|
| 31 | Шайба C.10-11371 | Шайба |
Загрузка ...
|
|
| 32 | 80-6105050-01 | Замок |
Загрузка ...
|
|
| 33 | 80-6105300-А1 | Ручка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
