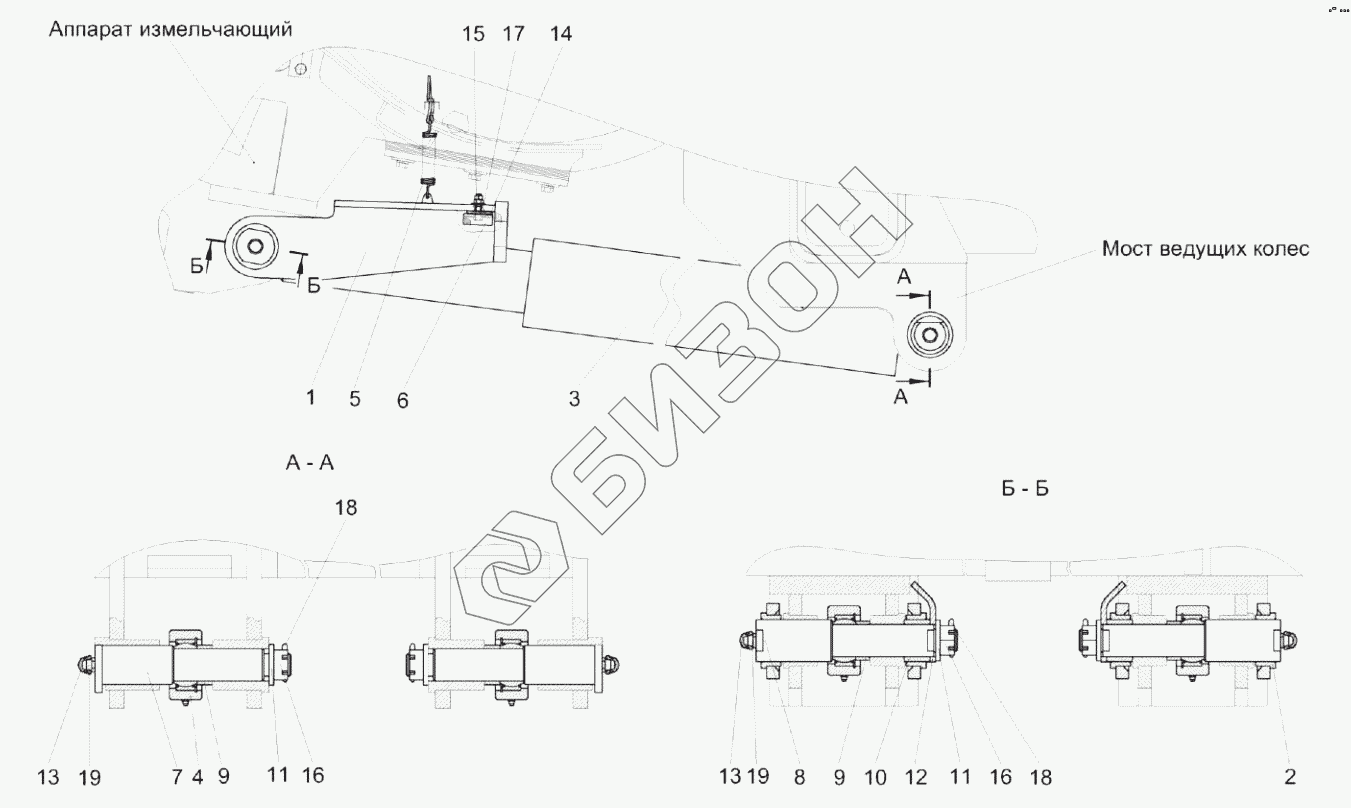

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Механизм вывешивания КВК 0105000
КВК0105000
КВК0105000
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
13
14
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0105000 | КВК0105000 | Механизм вывешивания |
Загрузка ...
|
|
| 1 | КВК0105030 | Кронштейн |
Загрузка ...
|
|
| 2 | КВК0105030-01 | Кронштейн |
Загрузка ...
|
|
| 3 | КВК0602500Б | Гидроцилиндр навески |
Загрузка ...
|
|
| 4 | КВК0602500Б-01 | Гидроцилиндр навески |
Загрузка ...
|
|
| 5 | УЭС 1100550 | Пружина |
Загрузка ...
|
|
| 6 | КВС-4-3900160 | Аммортизатор |
Загрузка ...
|
|
| 7 | КВК0105601 | Ось |
Загрузка ...
|
|
| 8 | КВК0105607 | Ось |
Загрузка ...
|
|
| 9 | КВК0105606 | Втулка |
Загрузка ...
|
|
| 10 | КВК0105608 | Втулка |
Загрузка ...
|
|
| 11 | УЭС 0100405 | Шайба |
Загрузка ...
|
|
| 12 | КВК0105406 | Фиксатор |
Загрузка ...
|
|
| 13 | КЗР 0200001А | Колпачок |
Загрузка ...
|
|
| 14 | КВС-4-3900409 | Компенсатор |
Загрузка ...
|
|
| 15 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 16 | Гайка М24х2-6G-5935 | Гайка |
Загрузка ...
|
|
| 17 | Шайба С.6.01-6958 | Шайба |
Загрузка ...
|
|
| 18 | Шплинт 4х36-397 | Шплинт 4х36-397 |
Загрузка ...
|
|
| 19 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
