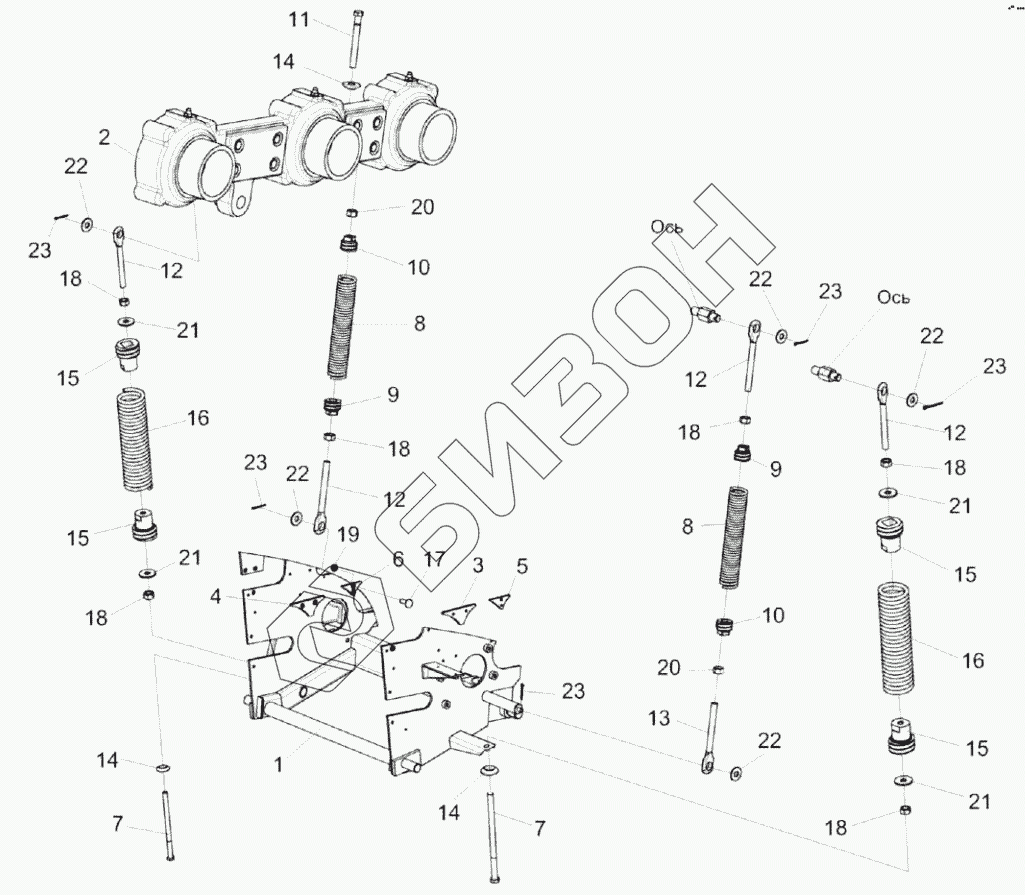

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Пружины аппарата питающего
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
12
12
12
13
14
14
14
14
14
14
14
14
15
15
15
15
16
16
17
18
18
18
18
18
18
19
20
20
21
21
21
21
22
22
22
22
22
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0111310 | КВК0111310 | Пружина |
Загрузка ...
|
|
| КВК0111310-01 | КВК0111310-01 | Пружина |
Загрузка ...
|
|
| КВК0111290 | КВК0111290 | Пружина |
Загрузка ...
|
|
| 1 | КВК0111010 | Рама |
Загрузка ...
|
|
| 2 | КВК0111300А | Рычаг |
Загрузка ...
|
|
| 3 | КВК0111489 | Заглушка |
Загрузка ...
|
|
| 4 | КВК0111489-01 | Заглушка |
Загрузка ...
|
|
| 5 | КВК0111491 | Заглушка |
Загрузка ...
|
|
| 6 | КВК0111491-01 | Заглушка |
Загрузка ...
|
|
| 7 | КВК0111634 | Болт |
Загрузка ...
|
|
| 8 | КВК0111636 | Пружина |
Загрузка ...
|
|
| 9 | КВС-1-0111205-02 | Пробка |
Загрузка ...
|
|
| 10 | КВС-1-0111205-03 | Пробка |
Загрузка ...
|
|
| 11 | КВС-1-0111626 | Болт |
Загрузка ...
|
|
| 12 | КЗР 0202673 | Зацеп |
Загрузка ...
|
|
| 13 | КЗР 0202673-01 | Зацеп |
Загрузка ...
|
|
| 14 | КИС 0125103 | Шайба |
Загрузка ...
|
|
| 14 | КВС-8-0111608 | Шайба |
Загрузка ...
|
|
| 15 | ПКК 0108115-07 | Пробка |
Загрузка ...
|
|
| 16 | ПКК 0108602-04 | Пружина |
Загрузка ...
|
|
| 17 | Болт М8-6eх30-7802 | Болт |
Загрузка ...
|
|
| 18 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 19 | Гайка DIN 6923 M8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 20 | Гайка М12-LH-6G-5915 | Гайка М12-LH-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба C 12.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.16.01-11371 | Шайба |
Загрузка ...
|
|
| 23 | Шплинт 4х28-397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
