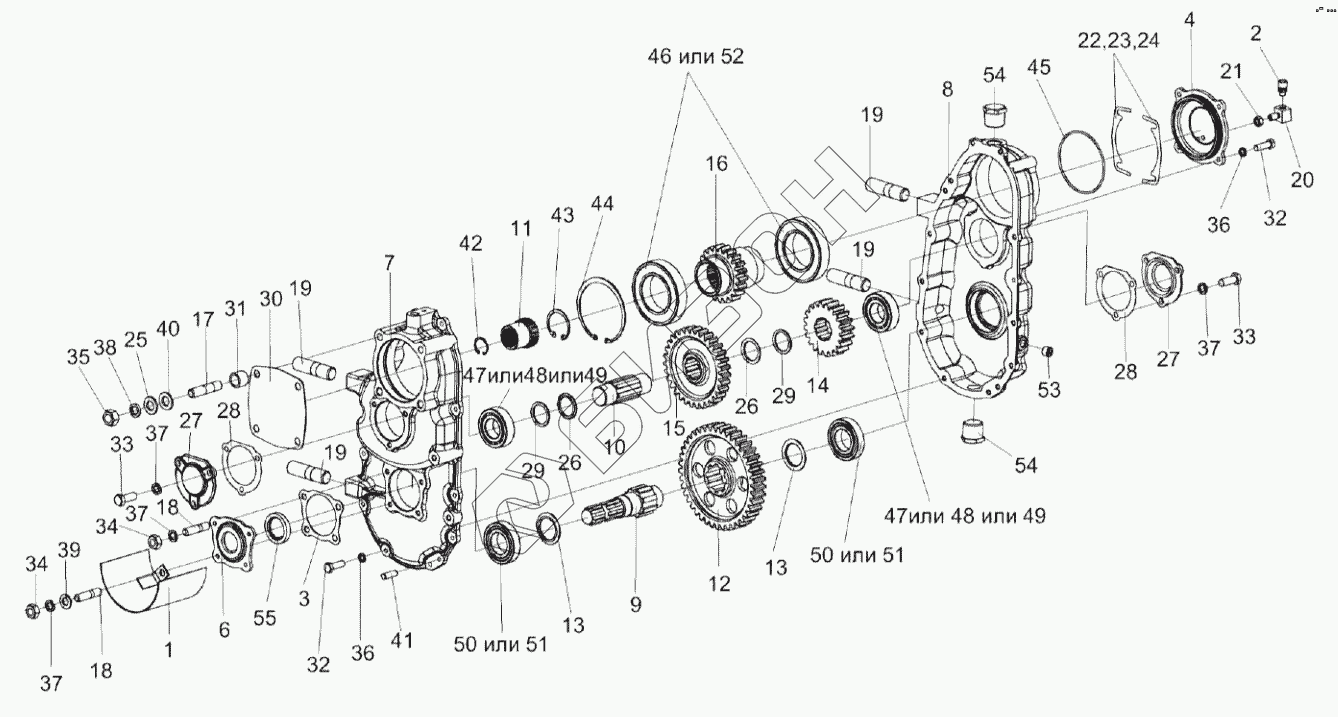

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Редуктор КВК 0104100А
КВК0104100А
1
2
3
4
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
19
19
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
32
33
33
34
34
35
36
36
37
37
37
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
49
50
50
51
51
52
53
54
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0104100А | КВК0104100А | Редуктор |
Загрузка ...
|
|
| 1 | КВК0104020 | Кожух |
Загрузка ...
|
|
| 2 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 3 | КВК0104001 | Прокладка |
Загрузка ...
|
|
| 4 | КВК0104103 | Крышка |
Загрузка ...
|
|
| 6 | КВК0104105 | Крышка |
Загрузка ...
|
|
| 7 | КВК0104124 | Корпус |
Загрузка ...
|
|
| 8 | КВК0104125 | Корпус |
Загрузка ...
|
|
| 9 | КВК0104601 | Вал |
Загрузка ...
|
|
| 10 | КВК0104607 | Вал |
Загрузка ...
|
|
| 11 | КВК0104611 | Полумуфта |
Загрузка ...
|
|
| 12 | КВК0104614 | Шестерня |
Загрузка ...
|
|
| 13 | КВК0104615 | Шайба |
Загрузка ...
|
|
| 14 | КВК0104617 | Шестерня |
Загрузка ...
|
|
| 15 | КВК0104618 | Шестерня |
Загрузка ...
|
|
| 16 | КВК0104619 | Вал-шестерня |
Загрузка ...
|
|
| 17 | КВК0104621 | Шпилька |
Загрузка ...
|
|
| 18 | КВК0104622 | Шпилька |
Загрузка ...
|
|
| 19 | KBК 0104625 | Шпилька |
Загрузка ...
|
|
| 20 | KBK 0114618 | Штуцер |
Загрузка ...
|
|
| 21 | КВС-1-0115624 | Гайка |
Загрузка ...
|
|
| 22 | ЖГР-1-0203502 | Прокладка |
Загрузка ...
|
|
| 23 | ЖГР-1-0203502-01 | Прокладка |
Загрузка ...
|
|
| 24 | ЖГР-1-0203502-02 | Прокладка |
Загрузка ...
|
|
| 25 | КВС-2-0114414 | Шайба |
Загрузка ...
|
|
| 26 | КВС-2-0114811 | Втулка |
Загрузка ...
|
|
| 27 | КИЛ 0114028 | Крышка |
Загрузка ...
|
|
| 28 | КИС 0114015 | Прокладка |
Загрузка ...
|
|
| 29 | ПДВ 0202436-04 | Шайба |
Загрузка ...
|
|
| 30 | 3518020-44041 | Крышка |
Загрузка ...
|
|
| 31 | 3518020-48006 | Втулка |
Загрузка ...
|
|
| 32 | Болт М8-6ex25-7796 | Болт |
Загрузка ...
|
|
| 33 | Болт М10-6ex25-7796 | Болт |
Загрузка ...
|
|
| 34 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 35 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 36 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба 12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 39 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 40 | Шайба КЗР 0103439 | Шайба |
Загрузка ...
|
|
| 41 | Штифт 8х24-3128 | Штифт |
Загрузка ...
|
|
| 42 | Кольцо В35-13943 | Кольцо В35-13943 |
Загрузка ...
|
|
| 43 | Кольцо В55-13943 | Кольцо |
Загрузка ...
|
|
| 44 | Кольцо В130-13943 | Кольцо |
Загрузка ...
|
|
| 45 | Кольцо 125-130-36-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 46 | Подшипник 215-8338 | Подшипник 215-8338 |
Загрузка ...
|
|
| 47 | Подшипник 22208Е | Подшипник |
Загрузка ...
|
|
| 48 | Подшипник 22208ЕА | Подшипник |
Загрузка ...
|
|
| 49 | Подшипник 22208CJ | Подшипник |
Загрузка ...
|
|
| 50 | Подшипник NJ209ECJ | Подшипник |
Загрузка ...
|
|
| 51 | Подшипник NJ209E | Подшипник |
Загрузка ...
|
|
| 52 | Подшипник 6215 | Подшипник |
Загрузка ...
|
|
| 53 | Пробка 1/4" | Пробка |
Загрузка ...
|
|
| 54 | Пробка 3/4" | Пробка |
Загрузка ...
|
|
| 55 | Уплотнение 45x70x14,5x17 75 NBR 106200 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
