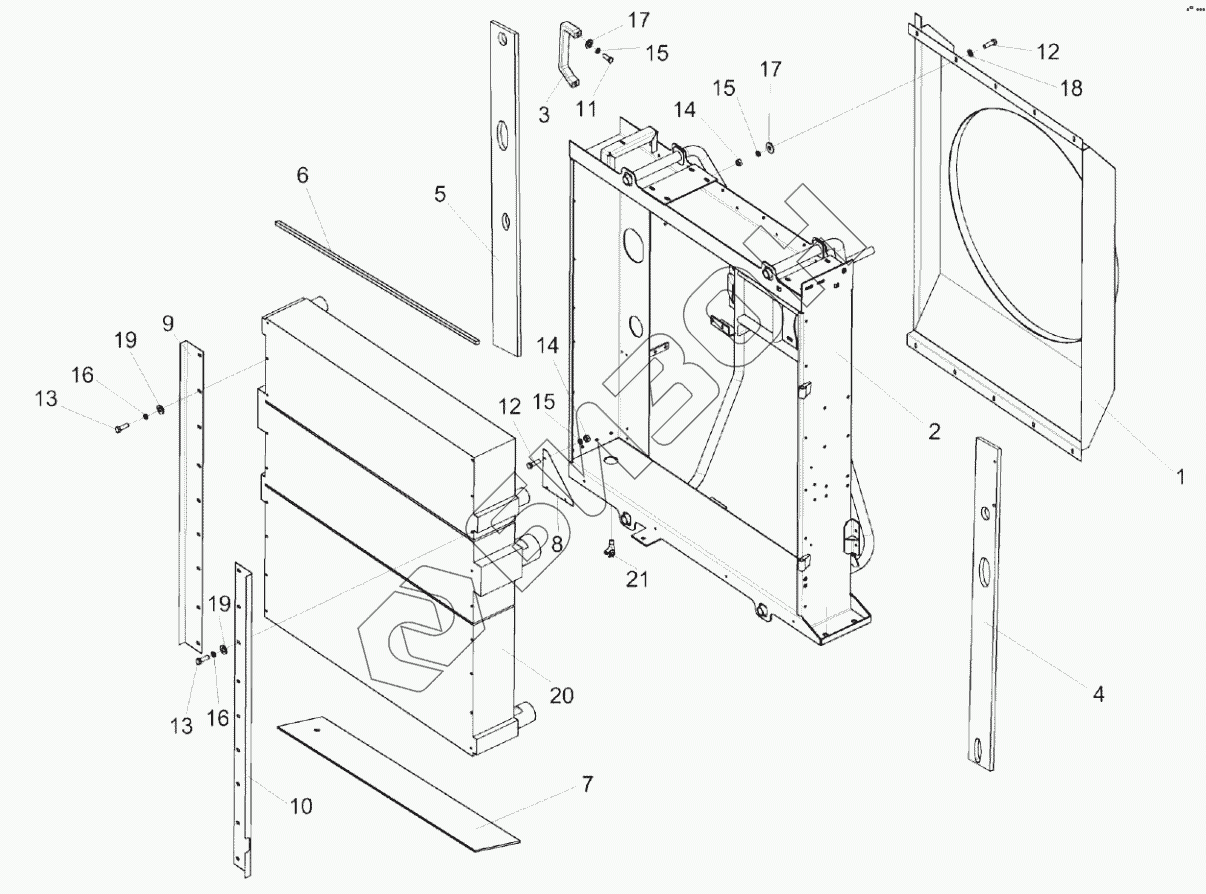

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка радиатора КВК 0152010
КВК0152020
КВК0152020
КВК0152010
КВК0152010
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0152020 | КВК0152020 | Корпус радиаторов |
Загрузка ...
|
|
| КВК0152010 | КВК0152010 | Установка радиатора |
Загрузка ...
|
|
| 1 | КВК0152040 | Диффузор |
Загрузка ...
|
|
| 2 | КВК0152050 | Корпус радиаторов |
Загрузка ...
|
|
| 3 | КВС-1-0155360 | Ручка |
Загрузка ...
|
|
| 4 | КВК0152001 | Уплотнение |
Загрузка ...
|
|
| 5 | КВК0152002 | Уплотнение |
Загрузка ...
|
|
| 6 | КВК0152003А | Уплотнение |
Загрузка ...
|
|
| 7 | КВК0152004 | Уплотнение |
Загрузка ...
|
|
| 8 | КВК0152427 | Уголок |
Загрузка ...
|
|
| 9 | КВК0152416 | Кронштейн |
Загрузка ...
|
|
| 10 | КВК0152417 | Кронштейн |
Загрузка ...
|
|
| 11 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 12 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 13 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 18 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 19 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 20 | Б 8060К.1301.0000-1 | Радиатор |
Загрузка ...
|
|
| 21 | ВС11-0 | Кран |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
