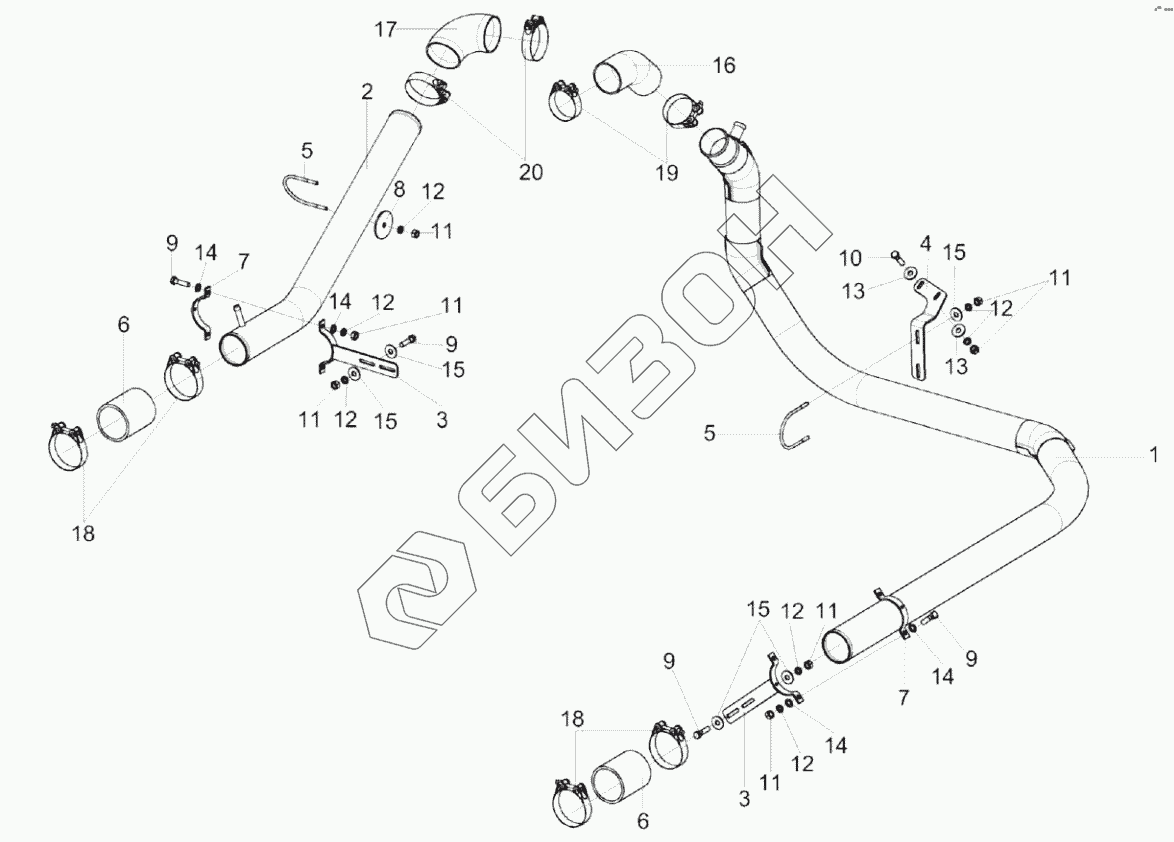

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка труб КВК-2-0150200
KB K-2-0150200
1
2
3
3
4
5
5
6
6
7
7
8
9
9
9
9
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| KB K-2-0150200 | KB K-2-0150200 | Установка труб |
Загрузка ...
|
|
| 1 | KBK-2-0150100A | Труба водяная нижняя |
Загрузка ...
|
|
| 2 | KB K-2-0150180A | Труба |
Загрузка ...
|
|
| 3 | KB K-2-0150250 | Кронштейн |
Загрузка ...
|
|
| 4 | KBK-2-0150417 | Кронштейн |
Загрузка ...
|
|
| 5 | KB K-2-0150603 | Хомут |
Загрузка ...
|
|
| 6 | KBK 0150002 | Рукав |
Загрузка ...
|
|
| 7 | KBC-1-0150433 | Хомут |
Загрузка ...
|
|
| 8 | KBC-1-0156404 | Шайба |
Загрузка ...
|
|
| 9 | Болт М8-6eХ30-7796 | Болт М8-6eХ30-7796 |
Загрузка ...
|
|
| 10 | Болт М8-6gХ30-7796 | Болт |
Загрузка ...
|
|
| 11 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 12 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 13 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 14 | Шайба C 8.01-10450 | Шайба |
Загрузка ...
|
|
| 15 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 16 | VENA SIL TURBO ELBOW 45° Ф80 100Х100 | Патрубок |
Загрузка ...
|
|
| 17 | VENA SIL TURBO ELBOW 90° Ф90 100Х100 | Патрубок |
Загрузка ...
|
|
| 18 | GBS M 101/25 W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 19 | GBS M 88/25 W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 20 | GBS M 94/25 W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
