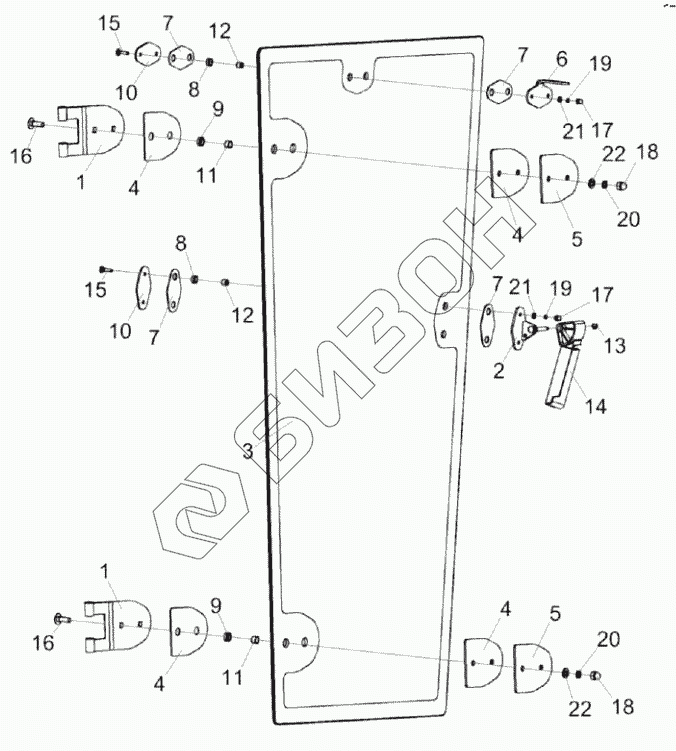

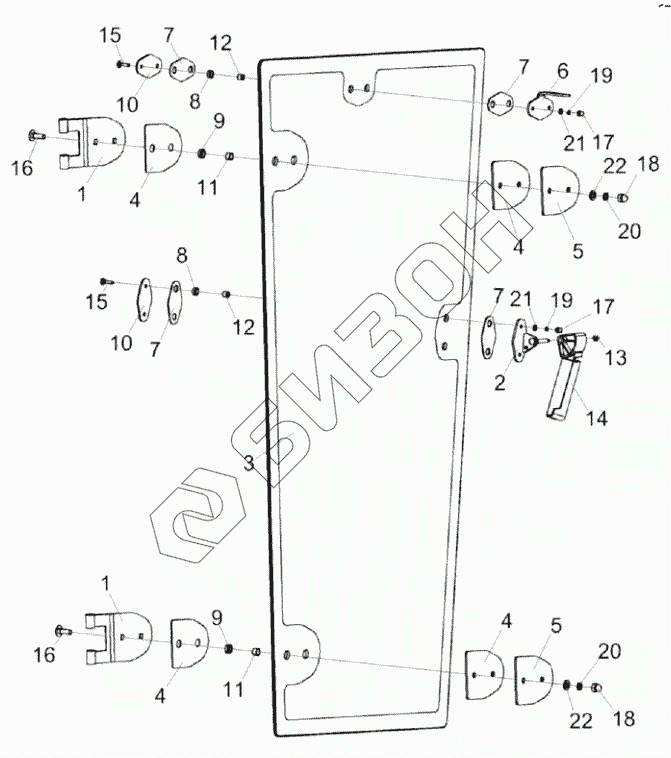

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Дверь КВК 0120770-01
1
1
2
3
4
4
4
4
5
5
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0120770-01 | КВК 0120770-01 | Дверь |
Загрузка ...
|
|
| 1 | КВК 0120780-01 | Петля |
Загрузка ...
|
|
| 2 | КЗК-5-0120510 | Кронштейн |
Загрузка ...
|
|
| 3 | КВК 0120095-01 | Стекло |
Загрузка ...
|
|
| 4 | КВК 0120094 | Прокладка |
Загрузка ...
|
|
| 5 | КВК 0120503 | Пластина |
Загрузка ...
|
|
| 6 | КВК 0120504 | Кронштейн |
Загрузка ...
|
|
| 7 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 9 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 10 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 11 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 12 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 13 | СЭУ 0201453 | Шайба упорная |
Загрузка ...
|
|
| 14 | УЭС-16-0200052 | Рукоятка |
Загрузка ...
|
|
| 15 | Болт М6-6ex25-7802 | Болт |
Загрузка ...
|
|
| 16 | Болт М10-6ex30-7802 | Болт |
Загрузка ...
|
|
| 17 | Гайка М6-6G-11860 | Гайка |
Загрузка ...
|
|
| 18 | Гайка М10-6G-11860 | Гайка |
Загрузка ...
|
|
| 19 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба C.6-11371 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.10-11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
