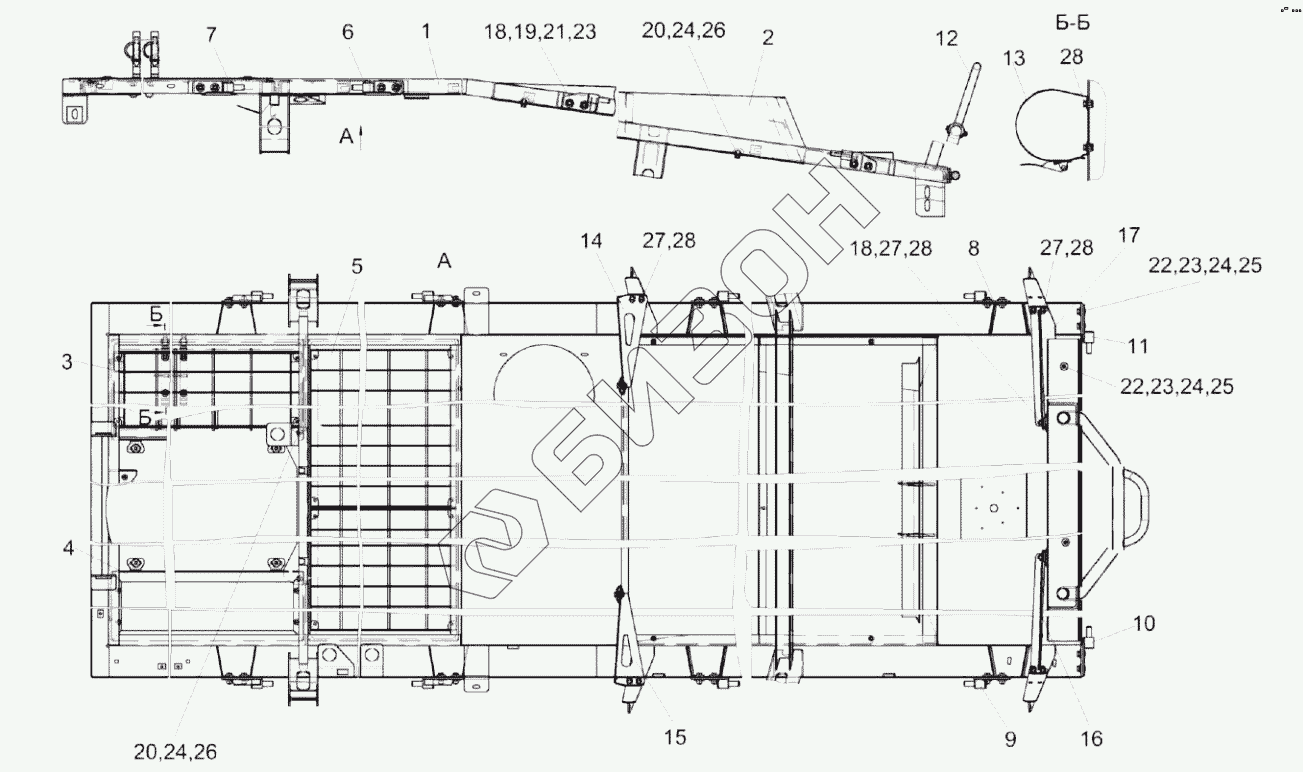

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Крыша КВК 0162000-01
КВК 0162000-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
23
23
24
24
24
24
25
25
26
26
27
27
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0162000-01 | КВК 0162000-01 | Крыша |
Загрузка ...
|
|
| 1 | КВК 0162010-01 | Каркас крыши |
Загрузка ...
|
|
| 2 | КВК 0162020 | Крыша |
Загрузка ...
|
|
| 3 | КВК 0162030 | Решетка |
Загрузка ...
|
|
| 4 | КВК 0162040 | Рамка |
Загрузка ...
|
|
| 5 | КВК 0162060 | Решетка |
Загрузка ...
|
|
| 6 | КВК 0162110 | Петля |
Загрузка ...
|
|
| 7 | КВК 0162110-01 | Петля |
Загрузка ...
|
|
| 8 | КВК 0162120 | Кронштейн |
Загрузка ...
|
|
| 9 | КВК 0162120-01 | Кронштейн |
Загрузка ...
|
|
| 10 | КВК 0163090 | Кронштейн |
Загрузка ...
|
|
| 11 | КВК 0163090-01 | Кронштейн |
Загрузка ...
|
|
| 12 | КВК 0165000-01 | Стойка |
Загрузка ...
|
|
| 13 | КЗК-12-0100430 | Хомут |
Загрузка ...
|
|
| 14 | КВК 0162477А | Кронштейн |
Загрузка ...
|
|
| 15 | КВК 0162477А-01 | Кронштейн |
Загрузка ...
|
|
| 16 | КВК 0162478 | Кронштейн |
Загрузка ...
|
|
| 17 | КВК 0162478-01 | Кронштейн |
Загрузка ...
|
|
| 18 | КВК 0144452 | Шайба |
Загрузка ...
|
|
| 19 | КИЛ 0100506 | Пластина |
Загрузка ...
|
|
| 20 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 21 | Болт М8-6eх35-7796 | Болт |
Загрузка ...
|
|
| 22 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 23 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 26 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 27 | Болт DIN 6921-М8Х20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 28 | Гайка DIN 6923 М8-8-A-A3G | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
