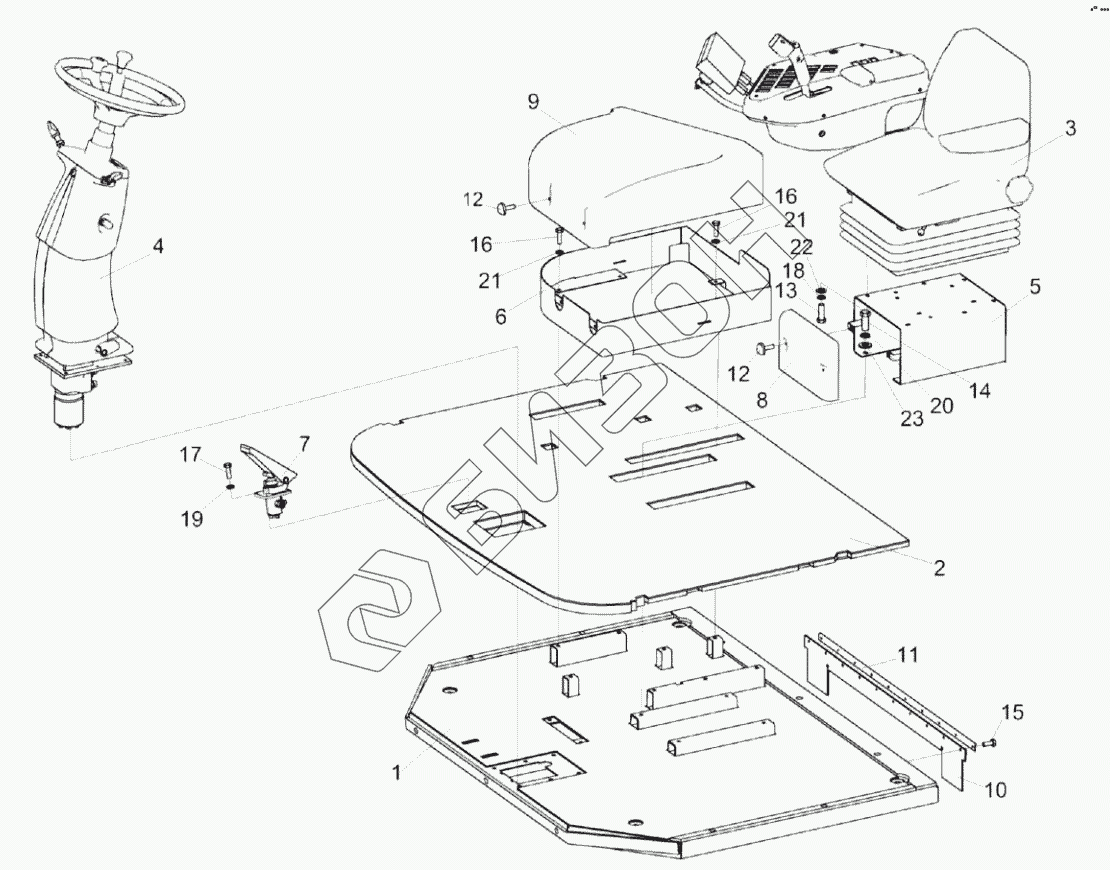

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Площадка управления КВК 0129000В
КВК 0129000В
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0129000В | КВК 0129000В | Площадка управления |
Загрузка ...
|
|
| 1 | КВК 0129010Б | Площадка |
Загрузка ...
|
|
| 2 | КВК 0129030Б | Коврик |
Загрузка ...
|
|
| 2 | КВК 0129054 | Коврик |
Загрузка ...
|
|
| 3 | КВК 0129040А | Сиденье |
Загрузка ...
|
|
| 4 | КВК 0129230 | Рулевая колонка |
Загрузка ...
|
|
| 5 | КВК 0129340 | Кронштейн |
Загрузка ...
|
|
| 6 | КВК 0129520 | Корпус |
Загрузка ...
|
|
| 7 | КС-200-0606300 | Клапан тормозной |
Загрузка ...
|
|
| 8 | КВК 0129015 | Облицовка |
Загрузка ...
|
|
| 9 | КВК 0129027 | Крышка |
Загрузка ...
|
|
| 10 | КВК 0100004 | Уплотнение |
Загрузка ...
|
|
| 11 | КВК 0140431 | Планка |
Загрузка ...
|
|
| 12 | УЭС1100050-01 | Рукоятка |
Загрузка ...
|
|
| 13 | Болт М8-6ex25-7796 | Болт |
Загрузка ...
|
|
| 14 | Болт М10-6ex25-7796 | Болт |
Загрузка ...
|
|
| 15 | Болт М6-6ex16-7798 | Болт |
Загрузка ...
|
|
| 16 | Болт М6-6ex20-7798 | Болт |
Загрузка ...
|
|
| 17 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 22 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
