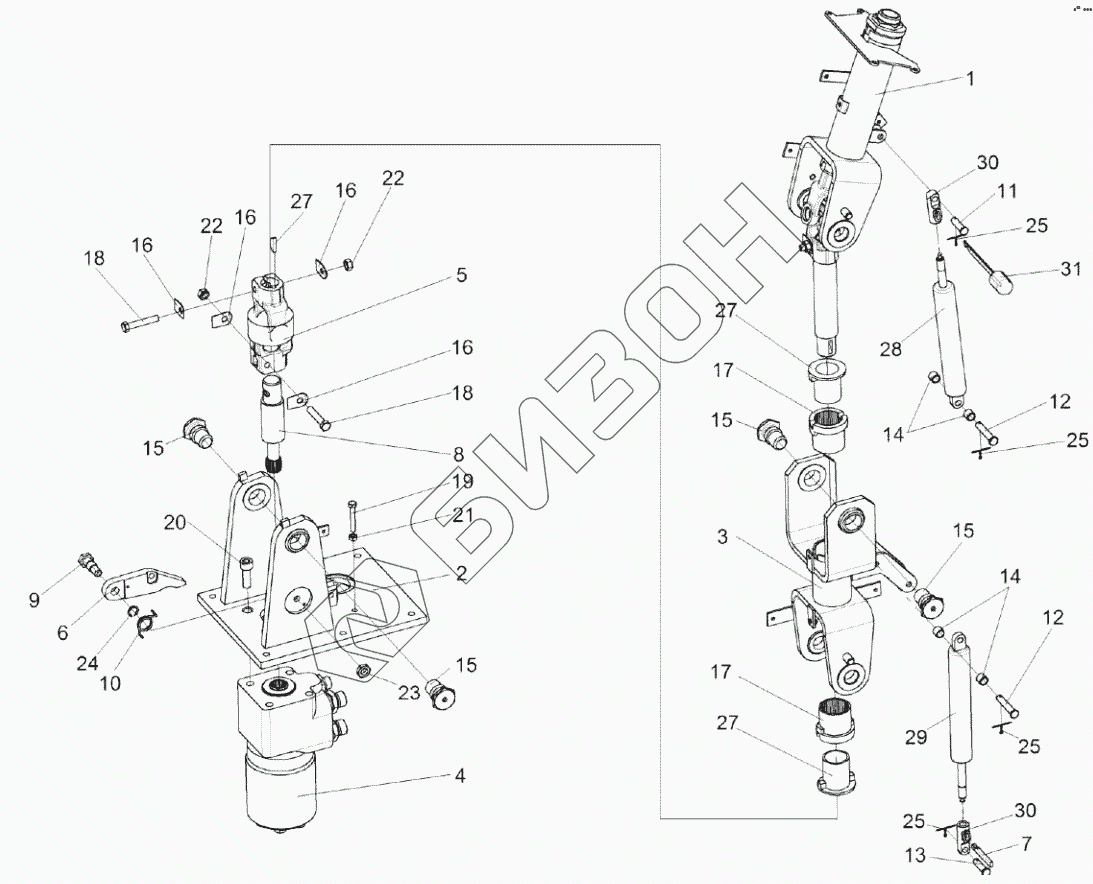

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Привод КВК 0129240
КВК 0129240
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
20
21
22
22
23
24
25
25
25
25
27
27
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0129240 | КВК 0129240 | Привод |
Загрузка ...
|
|
| 1 | КВК 0129250 | Привод управления |
Загрузка ...
|
|
| 2 | КВК 0129270 | Основание |
Загрузка ...
|
|
| 3 | КВК 0129290 | Вилка |
Загрузка ...
|
|
| 4 | КВК 0602130 | Насос-дозатор |
Загрузка ...
|
|
| 5 | 50-3401060 | Кардан |
Загрузка ...
|
|
| 6 | КВК 0129409 | Рычаг |
Загрузка ...
|
|
| 7 | КВК 0129411 | Рычаг |
Загрузка ...
|
|
| 8 | КВК 0129601 | Вал |
Загрузка ...
|
|
| 9 | КВК 0129602 | Болт |
Загрузка ...
|
|
| 10 | КВК 0129603 | Пружина |
Загрузка ...
|
|
| 11 | КВК 0129604 | Ось |
Загрузка ...
|
|
| 12 | КВК 0129604-01 | Ось |
Загрузка ...
|
|
| 13 | КВК 0129604-02 | Ось |
Загрузка ...
|
|
| 14 | КВК 0129807 | Втулка |
Загрузка ...
|
|
| 15 | КЗС 0119621 | Ось |
Загрузка ...
|
|
| 16 | 50-3401092 | Шайба |
Загрузка ...
|
|
| 17 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 18 | Болт М8-6eх45-7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М6-6eх40-7798 | Болт |
Загрузка ...
|
|
| 20 | Винт М10-6eх25-11738 | Винт |
Загрузка ...
|
|
| 21 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 22 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М10-6G-5916 | Гайка |
Загрузка ...
|
|
| 24 | Кольцо В12-13940 | Кольцо |
Загрузка ...
|
|
| 25 | Шплинт 2х20.019-397 | Шплинт |
Загрузка ...
|
|
| 26 | Шпонка 5х9-24071 | Шпонка 5х9-24071 |
Загрузка ...
|
|
| 27 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 28 | BLOC-O-LIFT 5219HC | Пружина газовая |
Загрузка ...
|
|
| 29 | BLOC-O-LIFT 5233HU | Пружина газовая |
Загрузка ...
|
|
| 30 | 130850 | Наконечник |
Загрузка ...
|
|
| 31 | 132543 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
