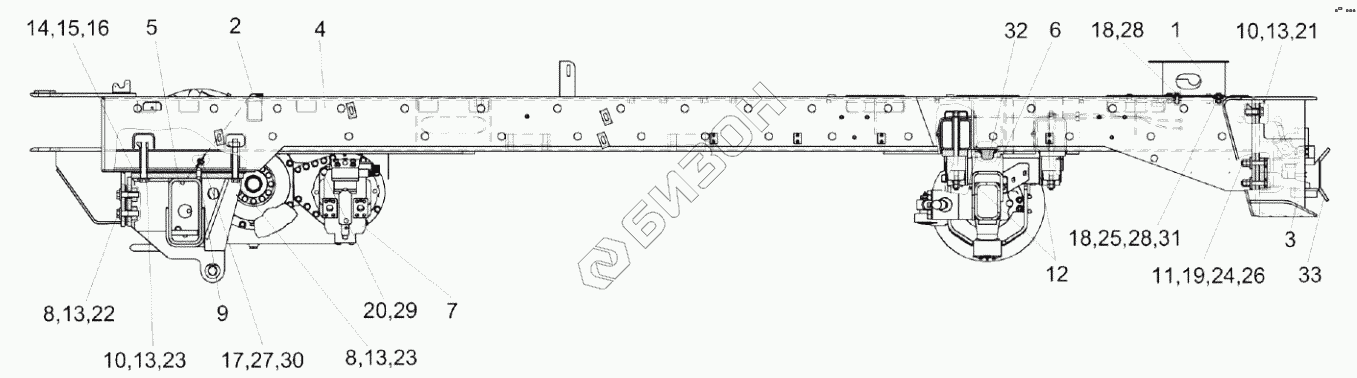

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Шасси КВК 0101300
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0101300 | КВК 0101300 | Шасси |
Загрузка ...
|
|
| 1 | КВК 0101020 | Опора |
Загрузка ...
|
|
| 2 | КВК 0101431 | Кожух |
Загрузка ...
|
|
| 3 | КВК 0101100 | Бампер задний |
Загрузка ...
|
|
| 4 | КВК 0102000 | Рама шасси |
Загрузка ...
|
|
| 5 | KB К-6-0107000 | Мост ведущих колес |
Загрузка ...
|
|
| 6 | КВК 0109600 | Мост управляемых колес |
Загрузка ...
|
|
| 7 | КВК-6-0601210-01 | Гидромотор |
Загрузка ...
|
|
| 8 | КВК 0101408 | Шайба |
Загрузка ...
|
|
| 9 | КВК 0101602 | Штифт |
Загрузка ...
|
|
| 10 | КВС-1 -0100471 | Шайба |
Загрузка ...
|
|
| 11 | КЗР 0202674А | Шайба |
Загрузка ...
|
|
| 12 | РСМ 10.01.01.418 | Шайба |
Загрузка ...
|
|
| 13 | УЭС 0000503 | Вкладыш |
Загрузка ...
|
|
| 14 | УЭС 0100404 | Прокладка |
Загрузка ...
|
|
| 15 | УЭС 0100404-01 | Прокладка |
Загрузка ...
|
|
| 16 | УЭС 0100404-02 | Прокладка |
Загрузка ...
|
|
| 17 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М16-6eх80-7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М20-6eх55-7796 | Болт |
Загрузка ...
|
|
| 21 | Болт М20х1,5-6eх60-7796 | Болт |
Загрузка ...
|
|
| 22 | Болт М20х1,5-6eх75-7796 | Болт |
Загрузка ...
|
|
| 23 | Болт М20х1,5-6eх160-7796 | Болт |
Загрузка ...
|
|
| 24 | Гайка М16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 25 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 26 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба 12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба 20Т.65Г-6402 | Шайба |
Загрузка ...
|
|
| 30 | Шайба C 8.01-6958 | Шайба |
Загрузка ...
|
|
| 31 | Шайба С 12.01-6958 | Шайба |
Загрузка ...
|
|
| 32 | 887-2902420 | Буфер передней рессоры |
Загрузка ...
|
|
| 33 | RO 841 B 4000 | Устройство тягово-сцепное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
