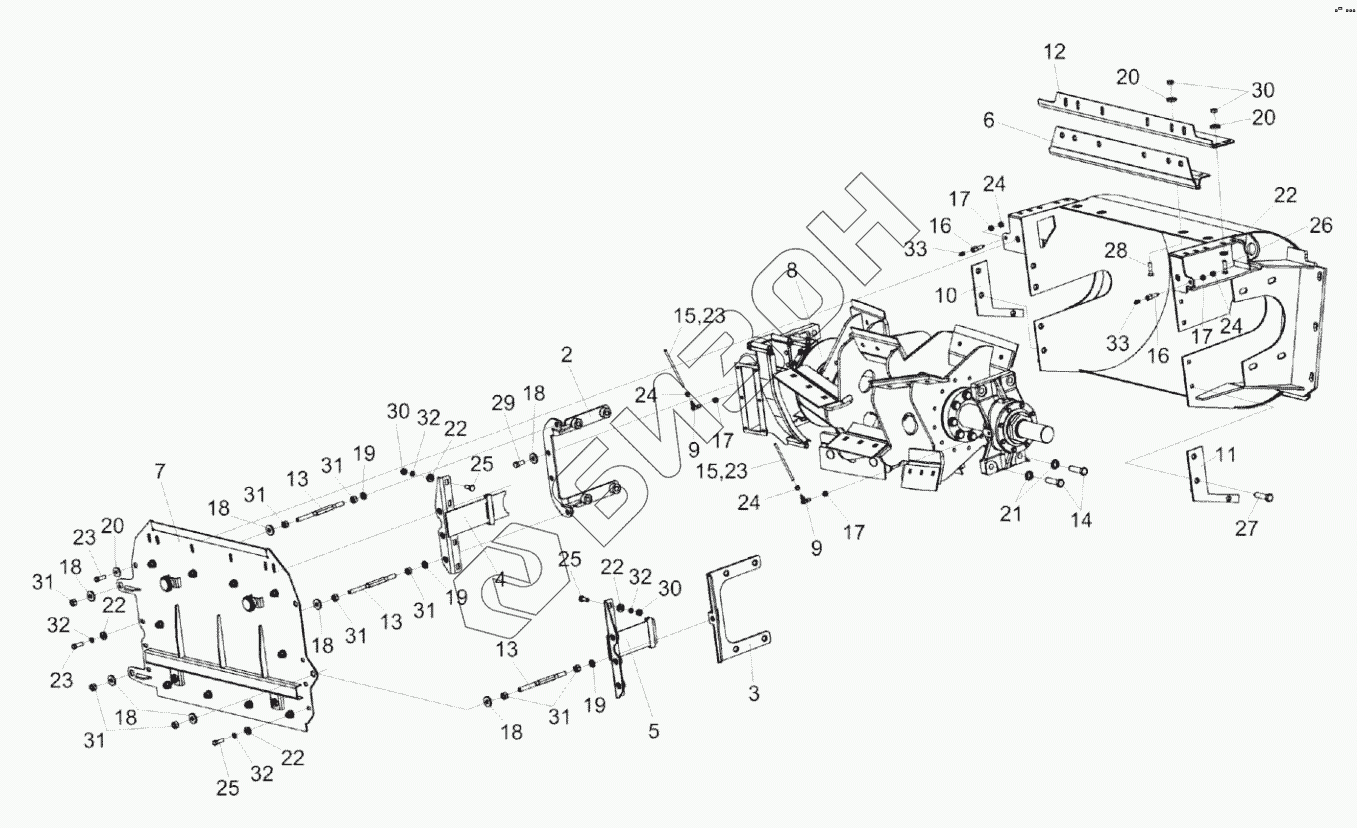

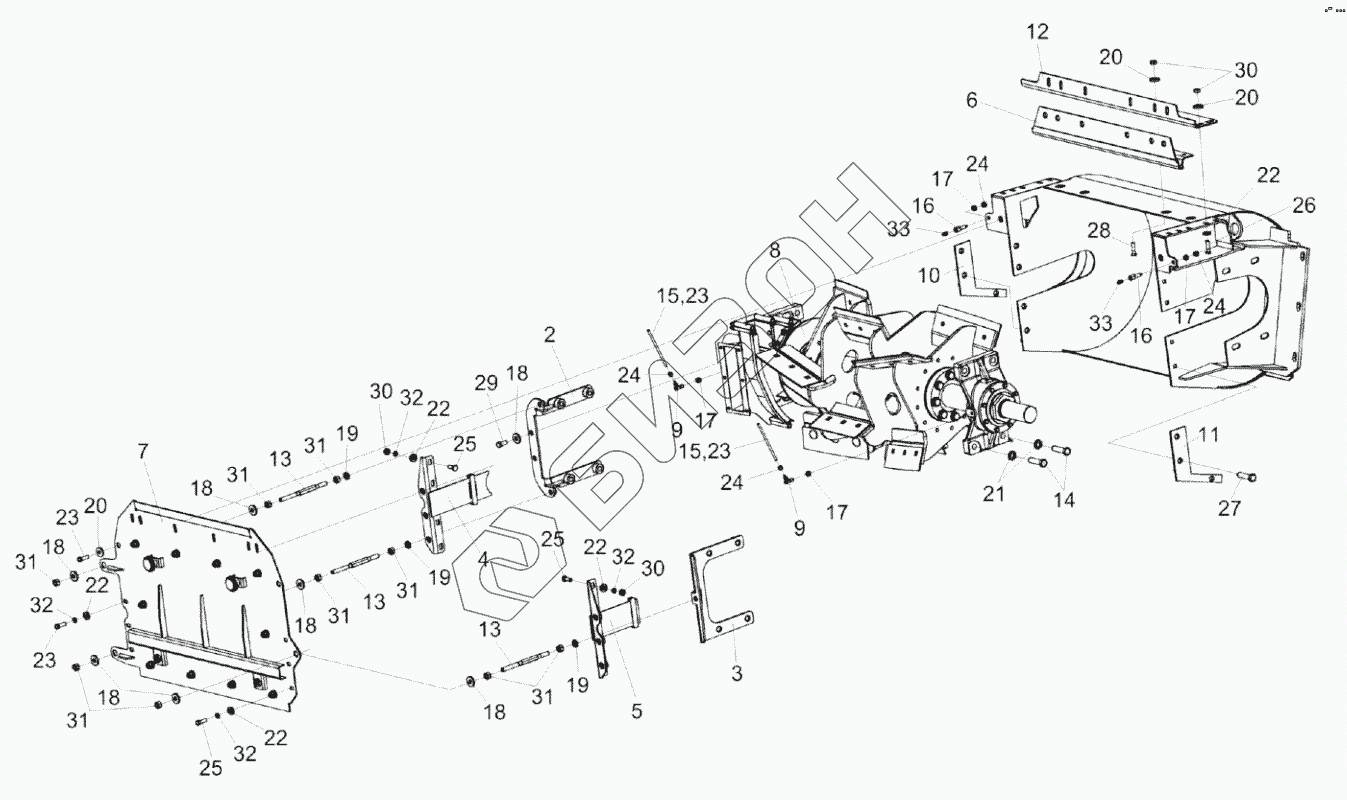

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Ускоритель выброса КВК 0142000
КВК 0142000
КВК 0142000
КВК 0142000
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
15
15
16
16
17
17
17
17
18
18
18
18
18
18
19
19
19
20
20
20
21
22
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
26
27
28
29
30
30
30
31
31
31
31
31
31
31
32
32
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0142000 | КВК 0142000 | Ускоритель выброса |
Загрузка ...
|
|
| 1 | КВК-6-0142020А | Корпус ускорителя |
Загрузка ...
|
|
| 2 | КВК 0142040 | Ползун левый |
Загрузка ...
|
|
| 3 | КВК 0142050 | Ползун правый |
Загрузка ...
|
|
| 4 | КВК 0142060 | Кронштейн |
Загрузка ...
|
|
| 5 | КВК 0142060-01 | Кронштейн |
Загрузка ...
|
|
| 6 | КВК 0142080 | Отсекатель |
Загрузка ...
|
|
| 7 | КВК 0142150 | Поддон |
Загрузка ...
|
|
| 8 | КВК 0142400 | Вал ускорителя выброса |
Загрузка ...
|
|
| 9 | КВС-1-0115130А | Угольник |
Загрузка ...
|
|
| 10 | КВК 0142418 | Вставка |
Загрузка ...
|
|
| 11 | КВК 0142418-01 | Вставка |
Загрузка ...
|
|
| 12 | КВК 0142462 | Уголок |
Загрузка ...
|
|
| 13 | КВК 0142601 | Тяга |
Загрузка ...
|
|
| 14 | КВК 0142602 | Болт |
Загрузка ...
|
|
| 15 | КВК 0149628-02 | Оболочка |
Загрузка ...
|
|
| 16 | КВС-1-0115619 | Штуцер |
Загрузка ...
|
|
| 17 | КВС-1-0115624 | Гайка |
Загрузка ...
|
|
| 18 | КВС-1-0142625 | Шайба |
Загрузка ...
|
|
| 19 | КЗР 0103808 | Шайба |
Загрузка ...
|
|
| 20 | КЗР 0221417 | Шайба |
Загрузка ...
|
|
| 21 | КСН 0100636-02 | Шайба |
Загрузка ...
|
|
| 22 | КСН 0100665 | Шайба |
Загрузка ...
|
|
| 23 | КВС-1-0148001-02 | Трубка |
Загрузка ...
|
|
| 24 | УЭС-7-0800619 | Гайка |
Загрузка ...
|
|
| 25 | Болт М10-6eх30-7786 | Болт |
Загрузка ...
|
|
| 26 | Болт М10-6eх30-7802 | Болт |
Загрузка ...
|
|
| 27 | Болт М10-6eх35-7786 | Болт |
Загрузка ...
|
|
| 28 | Болт М10-6eх35-7796 | Болт |
Загрузка ...
|
|
| 29 | Болт М12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 30 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 31 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 32 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 33 | Масленка 1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
