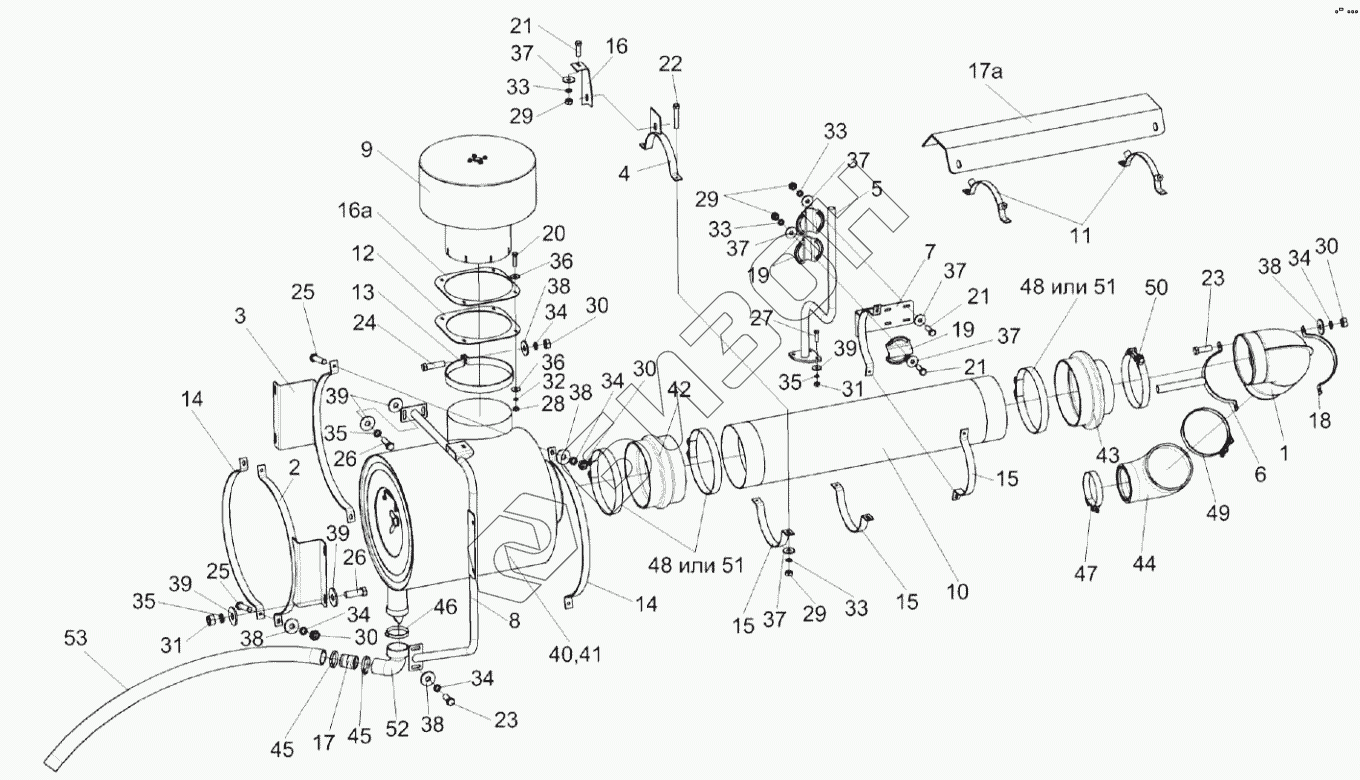

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка воздухоочистителя КВК 0153000
КВК 0153000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
16
16а
17
17а
18
19
19
20
21
21
21
22
23
23
24
25
25
26
26
27
28
29
29
29
30
30
30
30
31
31
32
33
33
33
33
34
34
34
34
34
35
35
35
36
36
37
37
37
37
37
37
38
38
38
38
38
39
39
39
39
40
41
42
43
44
45
45
46
47
48
48
49
50
51
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК 0153000 | КВК 0153000 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | КВК 0153010А | Труба |
Загрузка ...
|
|
| 2 | КВК 0153030 | Хомут |
Загрузка ...
|
|
| 3 | КВК 0153030-01 | Хомут |
Загрузка ...
|
|
| 4 | КВК 0153040А | Хомут |
Загрузка ...
|
|
| 5 | КВК 0153050 | Стойка |
Загрузка ...
|
|
| 6 | КВК 0153060 | Хомут |
Загрузка ...
|
|
| 7 | КВК 0153070 | Хомут |
Загрузка ...
|
|
| 8 | КВК 0153080 | Опора |
Загрузка ...
|
|
| 9 | КВК 0153100 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 10 | КВК 0153180 | Труба |
Загрузка ...
|
|
| 11 | КВК 0153190 | Хомут |
Загрузка ...
|
|
| 12 | КВК 0153002 | Прокладка |
Загрузка ...
|
|
| 13 | КВК 0153415 | Хомут |
Загрузка ...
|
|
| 14 | КВК 0153416-01 | Хомут |
Загрузка ...
|
|
| 15 | КВК 0153418-01 | Хомут |
Загрузка ...
|
|
| 16 | КВК 0153419А | Кронштейн |
Загрузка ...
|
|
| 16а | КВК 0153426 | Пластина |
Загрузка ...
|
|
| 17 | КВК 0153804 | Труба |
Загрузка ...
|
|
| 17а | КВК 0153427 | Экран |
Загрузка ...
|
|
| 18 | КВС-1-0150407-01 | Хомут |
Загрузка ...
|
|
| 19 | УЭС-16-0400491 | Кронштейн |
Загрузка ...
|
|
| 20 | Болт М6-6eх25-7798 | Болт |
Загрузка ...
|
|
| 21 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 22 | Болт М8-6eх45-7796 | Болт |
Загрузка ...
|
|
| 23 | Болт М10-6eх30-7796 | Болт |
Загрузка ...
|
|
| 24 | Болт М10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 25 | Болт М10-6eх50-7796 | Болт |
Загрузка ...
|
|
| 26 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 27 | Болт М12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 28 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 29 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 30 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 31 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 32 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба 12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 37 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 38 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 39 | Шайба С 12.01-6958 | Шайба |
Загрузка ...
|
|
| 40 | FTG210007 | Воздухоочиститель |
Загрузка ...
|
|
| 41 | Х770050 | Индикатор электрический |
Загрузка ...
|
|
| 42 | P111414 | Патрубок |
Загрузка ...
|
|
| 43 | P112607 | Патрубок |
Загрузка ...
|
|
| 44 | P128990 | Патрубок |
Загрузка ...
|
|
| 45 | Хомут червячный50-70/9 C7W2 | Хомут червячный |
Загрузка ...
|
|
| 46 | Хомут червячный70-90/9 C7W2 | Хомут червячный |
Загрузка ...
|
|
| 47 | GBS M 156/30 W1 | Хомут без компенсатора |
Загрузка ...
|
|
| 48 | P148350 | Хомут |
Загрузка ...
|
|
| 49 | GBS M 194/30 W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 50 | GBS M 220/30W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 51 | GBS M 245-270/30 SK 2T | Хомут |
Загрузка ...
|
|
| 52 | REDUCER ELBOW 90° 076/51 100x100 | Патрубок |
Загрузка ...
|
|
| 53 | Шланг | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
