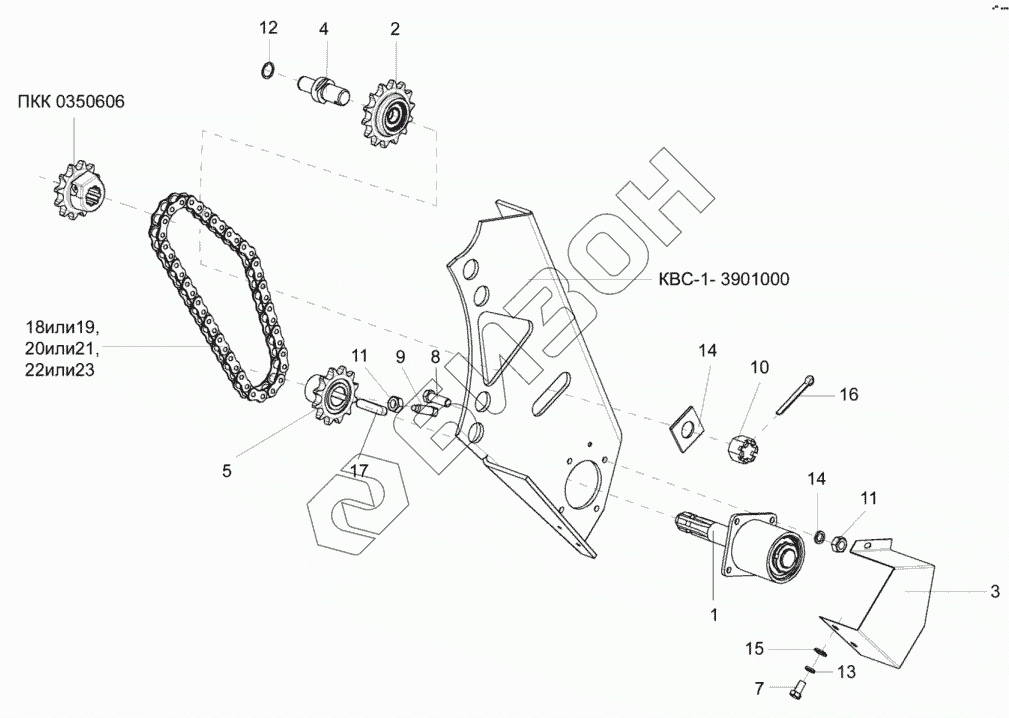

Графический каталог запасных частей к технике: Гомсельмаш КВС-1-3900000. Установка контрпривода КВС-1-3906000
ПКК0350606
КВС-1-3901000
1
2
3
4
5
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПКК0350606 | ПКК0350606 | Звездочка |
Загрузка ...
|
|
| КВС-1-3901000 | КВС-1-3901000 | Устройство подбирающее |
Загрузка ...
|
|
| 1 | КВС-1-3906000 | Контрпривод |
Загрузка ...
|
|
| 2 | ПКК0356000 | Звездочка |
Загрузка ...
|
|
| 3 | КВС-1-3900402 | Крышка |
Загрузка ...
|
|
| 4 | КВС-1-3900606 | Ось |
Загрузка ...
|
|
| 5 | КИС0905602А | Звездочка |
Загрузка ...
|
|
| 6 | ПКК0350502 | Шайба |
Загрузка ...
|
|
| 7 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 8 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 9 | ВинтВ.М10-6ех30-1485 | Винт В.М10-6ех30-1485 |
Загрузка ...
|
|
| 10 | ГайкаМ30х2-6G-2528 | Гайка М30х2 -6G-2528 |
Загрузка ...
|
|
| 11 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 12 | В25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 13 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 16 | Шплинт6,4х50-397 | Шплинт 6,4х50-397 |
Загрузка ...
|
|
| 17 | Шпонка10х8х45-23360 | Шпонка 10х8х45-23360 |
Загрузка ...
|
|
| 18 | Звено | Звено к цепи |
Загрузка ...
|
|
| 19 | С-16В-1 | Звено |
Загрузка ...
|
|
| 20 | Звено | Звено к цепи |
Загрузка ...
|
|
| 21 | П-16В-1 | Звено |
Загрузка ...
|
|
| 22 | Цепь | Цепь |
Загрузка ...
|
|
| 23 | 16В-1 | Цепь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
