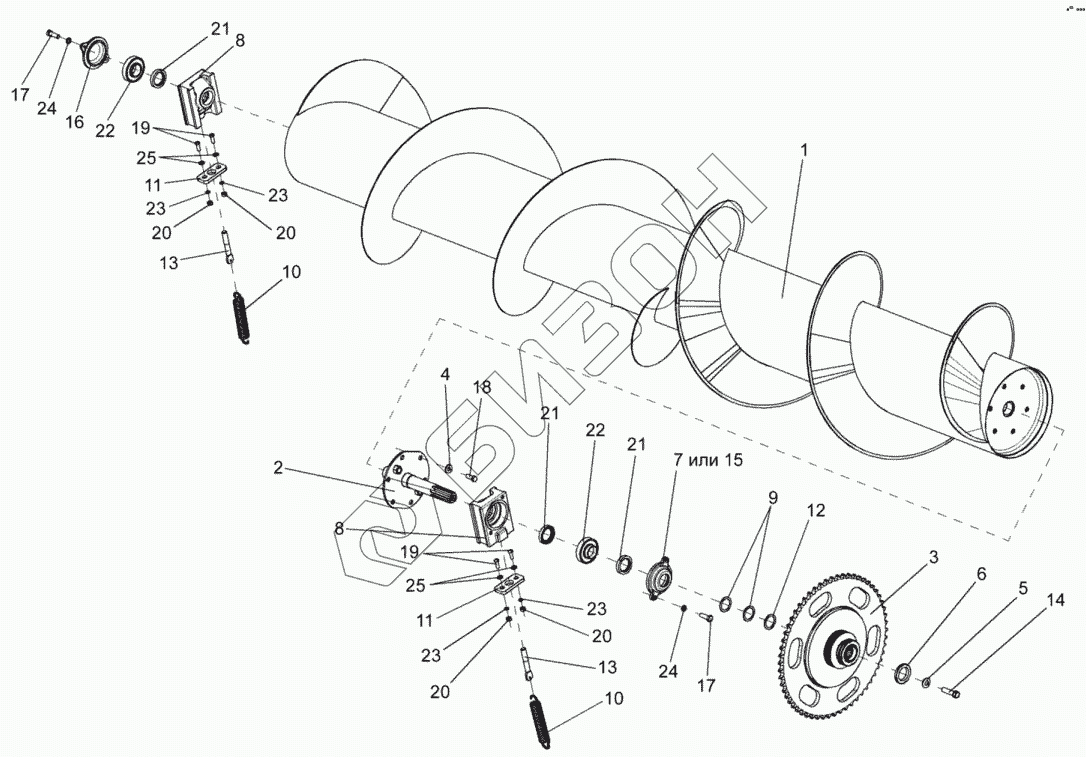

Графический каталог запасных частей к технике: Гомсельмаш КВС-1-3900000. Установка шнека
1
1
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
17
18
19
19
20
20
20
20
21
21
21
22
22
23
23
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС0600020 | КИС0600020 | Крышка |
Загрузка ...
|
|
| КИС0600040 | КИС0600040 | Корпус |
Загрузка ...
|
|
| 1 | КВС-1-3902010 | Шнек |
Загрузка ...
|
|
| 1 | КВС-1-3902000 | Шнек |
Загрузка ...
|
|
| 2 | КИС0202130-02 | Опора |
Загрузка ...
|
|
| 3 | КИС0202090А | Муфта фрикционная |
Загрузка ...
|
|
| 4 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 5 | КЗР0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 6 | КЗР0350607 | Шайба |
Загрузка ...
|
|
| 7 | КИС0600003 | Крышка |
Загрузка ...
|
|
| 8 | КИС0600104 | Корпус |
Загрузка ...
|
|
| 9 | КИС0600419 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | КИС0600604А | Пружина |
Загрузка ...
|
|
| 11 | КИС0900001 | Прокладка |
Загрузка ...
|
|
| 12 | КИС0900442 | Шайба |
Загрузка ...
|
|
| 13 | КИС0900602Б | Тяга |
Загрузка ...
|
|
| 14 | УЭС0100603А-05 | Болт |
Загрузка ...
|
|
| 15 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 16 | Н.026.228 | Крышка подшипника |
Загрузка ...
|
|
| 17 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 18 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 19 | ВинтВ.М6-6ех18-17473 | Винт В.М6-6ех18-17473 |
Загрузка ...
|
|
| 20 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 21 | 2.2-40х60-1-8752 | Манжета |
Загрузка ...
|
|
| 22 | 11208-28428 | Подшипник 11208-28428 |
Загрузка ...
|
|
| 23 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
