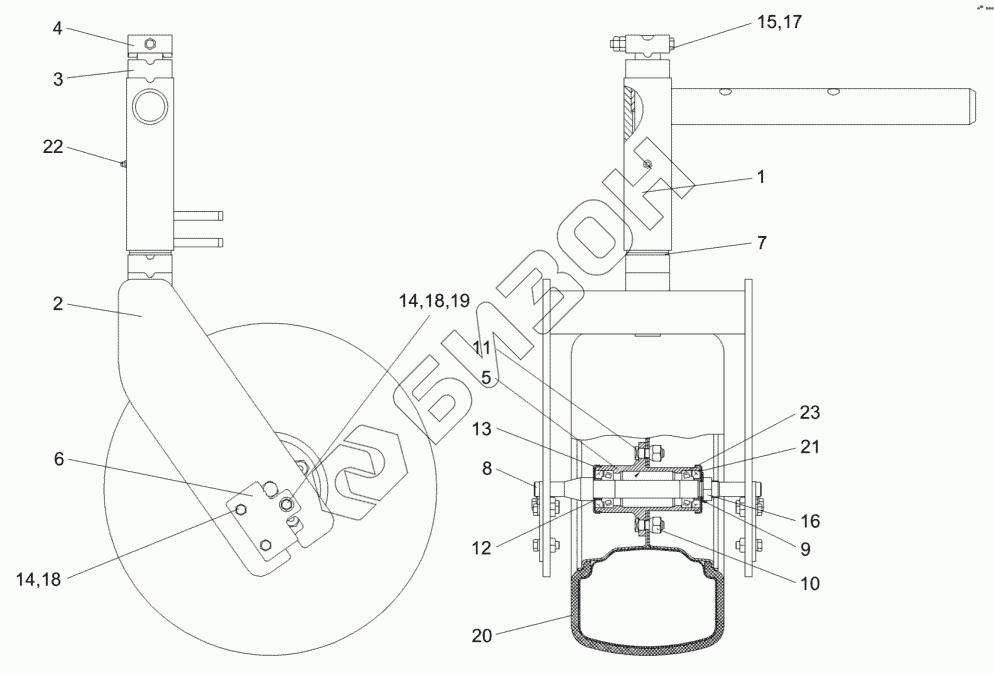

Графический каталог запасных частей к технике: Гомсельмаш КВС-4-3900000. Колесо флюгерное КВС-4-3920100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-4-3920110 | КВС-4-3920110 | Ступица |
Загрузка ...
|
|
| КВС-4-3920120 | КВС-4-3920120 | Колесо |
Загрузка ...
|
|
| КВС-4-3920100 | КВС-4-3920100 | Колесо флюгерное |
Загрузка ...
|
|
| 1 | КВС-4-3920010 | Опора |
Загрузка ...
|
|
| 2 | КВС-4-3920040 | Вилка колеса |
Загрузка ...
|
|
| 3 | КВС-4-3920101 | Шайба |
Загрузка ...
|
|
| 4 | КВС-4-3920101-01 | Шайба |
Загрузка ...
|
|
| 5 | КВС-4-3920102 | Ступица колеса |
Загрузка ...
|
|
| 6 | КВС-4-3920402 | Шайба |
Загрузка ...
|
|
| 7 | КВС-4-3920411А | Шайба |
Загрузка ...
|
|
| 8 | КВС-4-3920631 | Ось колеса |
Загрузка ...
|
|
| 9 | КЗР1925407 | Шайба специальная |
Загрузка ...
|
|
| 10 | AM.31.17.601 | Гайка |
Загрузка ...
|
|
| 11 | AM.30.27.601 | Болт |
Загрузка ...
|
|
| 12 | 8180.08.00.044 | Втулка |
Загрузка ...
|
|
| 13 | 8180.08.00.045 | Шайба |
Загрузка ...
|
|
| 14 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 15 | БолтМ10-6eх80-7796 | Болт М10-6eх80-7796 |
Загрузка ...
|
|
| 16 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 18 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 19 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 20 | Колесо | Колесо комплектное |
Загрузка ...
|
|
| 21 | 1.2-30х52-1-8752 | Манжета 1.2-30х52-1-8752 |
Загрузка ...
|
|
| 22 | 1.1-19853 | Масленка 1.1-19853 |
Загрузка ...
|
|
| 23 | 7205А-27365 | Подшипник 7205А-27365 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
