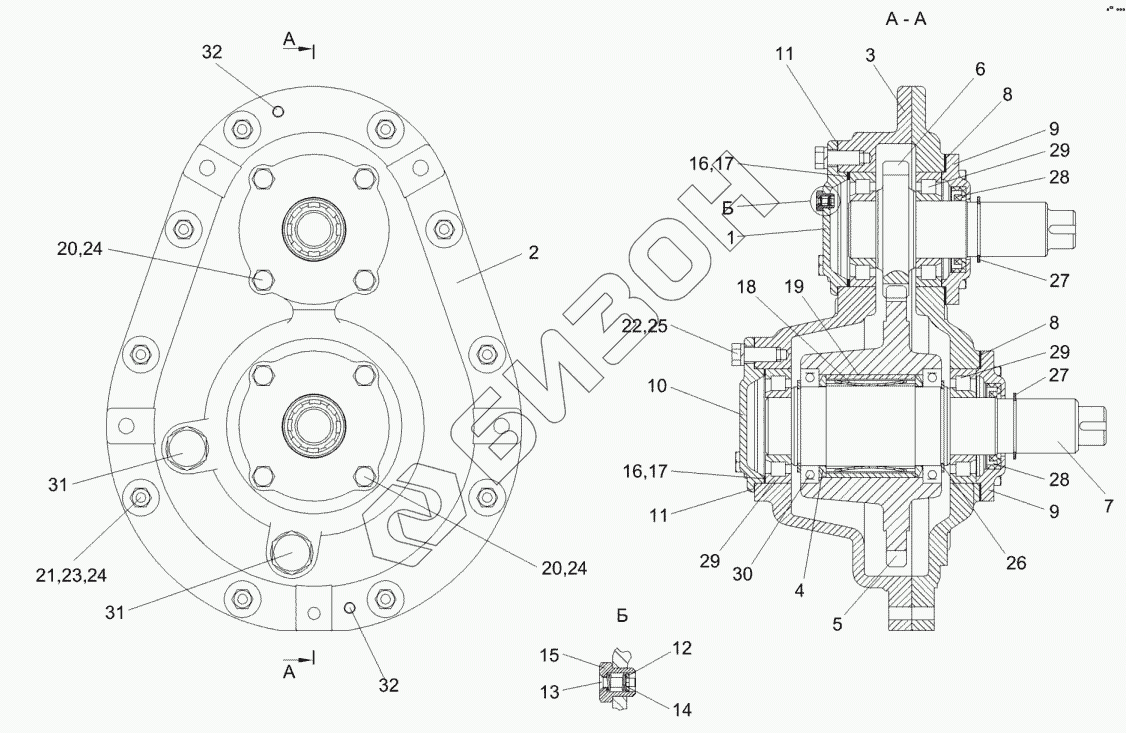

Графический каталог запасных частей к технике: Гомсельмаш КВС-4-3900000. Редуктор КВС-4-3904000
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
24
24
25
26
27
27
28
28
29
29
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-4-3904010 | КВС-4-3904010 | Муфта |
Загрузка ...
|
|
| КВС-4-3904000 | КВС-4-3904000 | Редуктор |
Загрузка ...
|
|
| КУЖ0108010 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| КЗР0245030 | КЗР0245030 | Крышка |
Загрузка ...
|
|
| 1 | КВС-4-3904028 | Крышка |
Загрузка ...
|
|
| 2 | КВС-4-3904101 | Крышка |
Загрузка ...
|
|
| 3 | КВС-4-3904102 | Корпус |
Загрузка ...
|
|
| 4 | КВС-4-3904401 | Втулка |
Загрузка ...
|
|
| 5 | КВС-4-3904601 | Шестерня |
Загрузка ...
|
|
| 6 | КВС-4-3904602 | Вал-шестерня |
Загрузка ...
|
|
| 7 | КВС-4-3904605 | Вал |
Загрузка ...
|
|
| 8 | КЗР0245001 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР0245202 | Крышка |
Загрузка ...
|
|
| 10 | КИЛ0114028 | Крышка |
Загрузка ...
|
|
| 11 | КИС0114015 | Прокладка |
Загрузка ...
|
|
| 12 | КУЖ0108402 | Шайба |
Загрузка ...
|
|
| 13 | КУЖ0108607 | Клапан |
Загрузка ...
|
|
| 14 | КУЖ0108608 | Пружина |
Загрузка ...
|
|
| 15 | КУЖ0108609 | Корпус клапана |
Загрузка ...
|
|
| 16 | ППК0107502 | Прокладка |
Загрузка ...
|
|
| 17 | ППК0107502-01 | Прокладка |
Загрузка ...
|
|
| 18 | 04.140.008 | Пружина |
Загрузка ...
|
|
| 19 | 04.140.009 | Сухарик |
Загрузка ...
|
|
| 20 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 26 | В55-13940 | Кольцо |
Загрузка ...
|
|
| 27 | В38-13942 | Кольцо В38-13942 |
Загрузка ...
|
|
| 28 | 2.2-40х60-1-8752 | Манжета |
Загрузка ...
|
|
| 29 | 42208-8328 | Подшипник 42208-8328 |
Загрузка ...
|
|
| 30 | 1000911-8338 | Подшипник 1000911-8338 |
Загрузка ...
|
|
| 31 | КГ3/4 | Пробка |
Загрузка ...
|
|
| 32 | Штифт8х24-3128 | Штифт 8х24-3128 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
