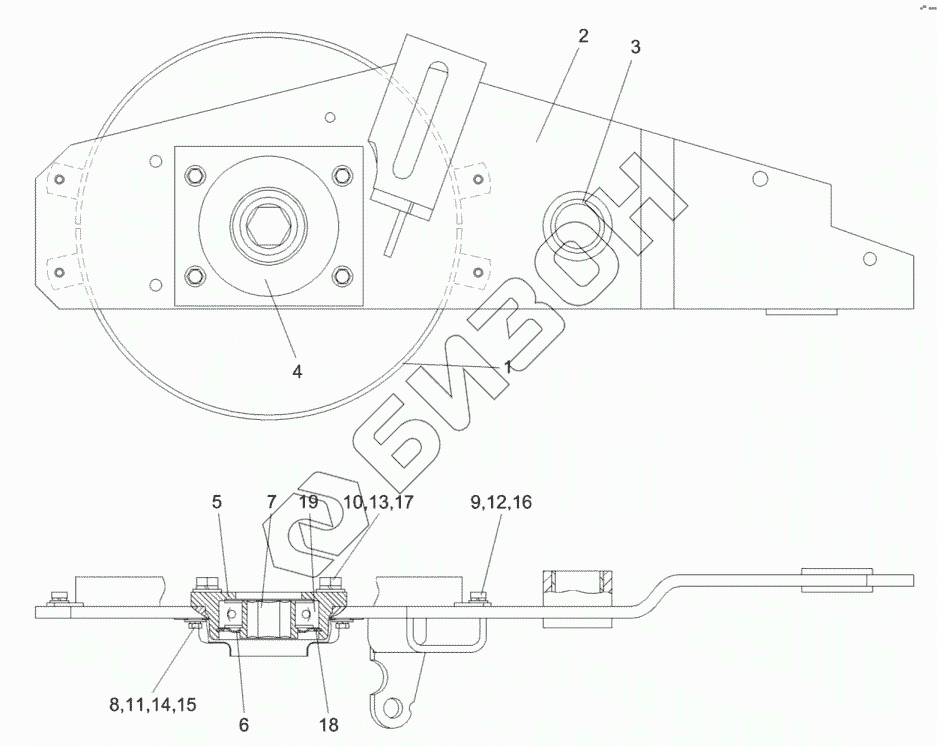

Графический каталог запасных частей к технике: Гомсельмаш КВС-4-3900000. Рычаг КВС-4-3902070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-4-3902060 | КВС-4-3902060 | Корпус |
Загрузка ...
|
|
| КВС-4-3902070 | КВС-4-3902070 | Рычаг |
Загрузка ...
|
|
| 1 | КВС-4-3902040 | Полукольцо |
Загрузка ...
|
|
| 2 | КВС-4-3902080 | Рычаг |
Загрузка ...
|
|
| 3 | КВС-4-3902001 | Втулка |
Загрузка ...
|
|
| 4 | КВС-4-3902002 | Крышка |
Загрузка ...
|
|
| 5 | КВС-4-3902201 | Корпус |
Загрузка ...
|
|
| 6 | КВС-4-3902425 | Крышка |
Загрузка ...
|
|
| 7 | КВС-4-3902601 | Втулка |
Загрузка ...
|
|
| 8 | БолтМ6-6eх12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 9 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 10 | БолтМ12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 11 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 12 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 13 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 14 | ШайбаА6.01-6958 | Шайба |
Загрузка ...
|
|
| 15 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 16 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 17 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 18 | В85-13941 | Кольцо В85-13941 |
Загрузка ...
|
|
| 19 | 2209E-2RS1 | Подшипник 2209E-2RS1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
