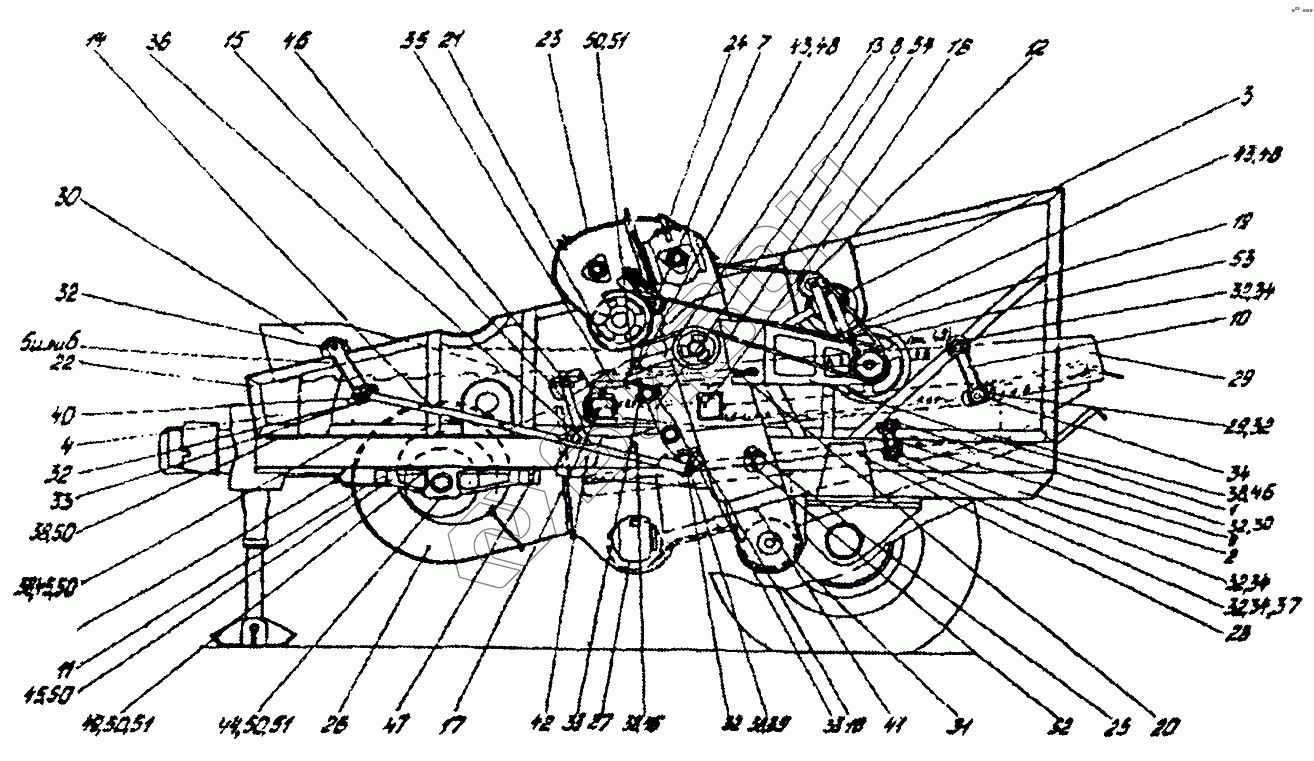

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Боковина левая (КЗР0202050Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
32
32
32
32
32
32
33
33
33
33
34
34
34
34
34
34
34
34
35
36
37
38
38
38
38
38
38
39
40
41
42
43
43
44
45
45
45
45
46
47
48
48
49
50
50
50
50
50
50
51
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0202040Е | КЗР0202040Е | Тяга |
Загрузка ...
|
|
| 1 | КЗР0200170В | Опора |
Загрузка ...
|
|
| 2 | КЗР0201000Б | Шасси |
Загрузка ...
|
|
| 3 | КЗР0202030Д | Шатун |
Загрузка ...
|
|
| 4 | КЗР0202050Б | Боковина левая |
Загрузка ...
|
|
| 5 | КЗР0202090В | Подвеска |
Загрузка ...
|
|
| 6 | КЗР0202110Г | Подвеска |
Загрузка ...
|
|
| 7 | КЗР0202150Б | Кронштейн |
Загрузка ...
|
|
| 8 | КЗР0202160В | Рычаг |
Загрузка ...
|
|
| 9 | КЗР0202190А | Рычаг |
Загрузка ...
|
|
| 10 | КЗР0202190А-01 | Рычаг |
Загрузка ...
|
|
| 11 | КЗР0202260Б | Опора |
Загрузка ...
|
|
| 12 | КЗР0202410Б | Рычаг |
Загрузка ...
|
|
| 13 | КЗР0202420А-01 | Рычаг |
Загрузка ...
|
|
| 14 | КЗР0202570В | Тяга |
Загрузка ...
|
|
| 15 | КЗР0202650В | Тяга |
Загрузка ...
|
|
| 16 | КЗР0202750Б | Корпус |
Загрузка ...
|
|
| 17 | КЗР0202760Г | Крышка |
Загрузка ...
|
|
| 18 | КЗР0202770Г | Крышка |
Загрузка ...
|
|
| 19 | КЗР0202780А | Пружина |
Загрузка ...
|
|
| 20 | КЗР0202800А | Пружина |
Загрузка ...
|
|
| 21 | КЗР0202840А | Шкив |
Загрузка ...
|
|
| 22 | КЗР0202870А | Кронштейн |
Загрузка ...
|
|
| 23 | КЗР0207000Б | Устройство домолачивающее |
Загрузка ...
|
|
| 24 | КЗР0208000Б | Элеватор колосовой |
Загрузка ...
|
|
| 25 | КЗР0208080Б | Цепь элеватора |
Загрузка ...
|
|
| 26 | КЗР0208140Б | Муфта фрикционная |
Загрузка ...
|
|
| 27 | КЗР0218010Б | Блок шнеков |
Загрузка ...
|
|
| 28 | КЗР0240000В | Стан решетный нижний |
Загрузка ...
|
|
| 29 | КЗР0260000Б | Стан решетный верхний |
Загрузка ...
|
|
| 30 | КЗР0280000Б | Доска стрясная |
Загрузка ...
|
|
| 31 | КЗР0200819В | Втулка |
Загрузка ...
|
|
| 32 | КЗР0202015 | Втулка |
Загрузка ...
|
|
| 33 | КЗР0202218А | Крышка |
Загрузка ...
|
|
| 33 | КЗР0202218А | Крышка |
Загрузка ...
|
|
| 34 | КЗР0202218-01 | Крышка |
Загрузка ...
|
|
| 34 | КЗР0202218-01 | Крышка |
Загрузка ...
|
|
| 35 | КЗР0202527 | Планка |
Загрузка ...
|
|
| 36 | КЗР0202606Б | Ось |
Загрузка ...
|
|
| 37 | КЗР0202639Б-01 | Ось |
Загрузка ...
|
|
| 38 | КЗР0202659А | Палец |
Загрузка ...
|
|
| 39 | КЗР0202841 | Втулка |
Загрузка ...
|
|
| 40 | КЗР0202853 | Втулка |
Загрузка ...
|
|
| 41 | КЗР0214603А-01 | Захват |
Загрузка ...
|
|
| 42 | КЗР0600462 | Кронштейн |
Загрузка ...
|
|
| 43 | КИС0100406 | Прокладка |
Загрузка ...
|
|
| 44 | КПТ0100611 | Болт |
Загрузка ...
|
|
| 45 | КПТ0100612А | Болт |
Загрузка ...
|
|
| 46 | КПТ0100612А-01 | Болт |
Загрузка ...
|
|
| 47 | КСН0100665 | Шайба |
Загрузка ...
|
|
| 48 | ПКК0135417А | Шайба |
Загрузка ...
|
|
| 49 | УЭС0100601 | Болт |
Загрузка ...
|
|
| 50 | УЭС0100602 | Гайка |
Загрузка ...
|
|
| 51 | УЭС0100607 | Шайба |
Загрузка ...
|
|
| 52 | [Звено С-ТРД-38-4400-4267] | Звено С-ТРД-38-4400-4267 |
Загрузка ...
|
|
| 53 | [Ремень В/173048Li "Optibelt"] | Ремень В/173048Li "Optibelt" |
Загрузка ...
|
|
| 54 | [Ремень многопрофильный 2НВ2907La "Optibelt"] | Ремень многопрофильный 2НВ2907La "Optibelt" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
