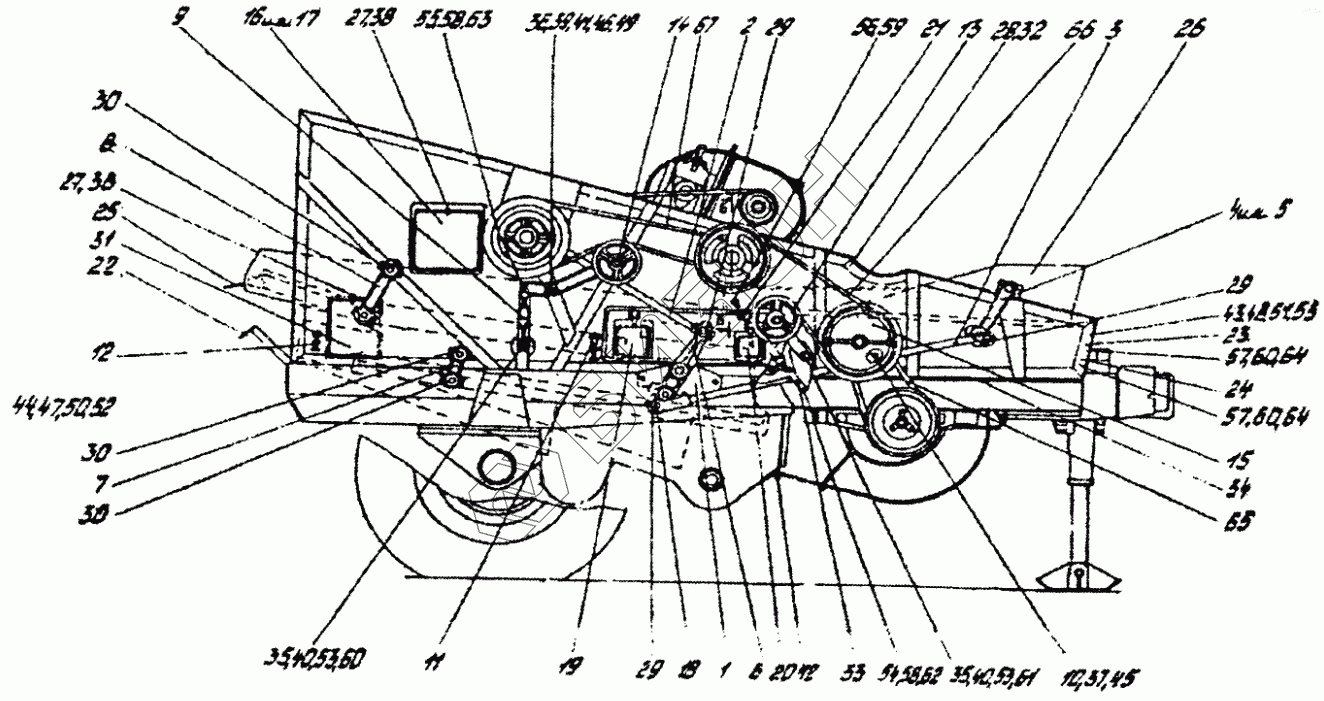

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Боковина правая (КЗР0202060Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
29
29
29
29
30
30
30
30
30
30
31
32
33
34
35
35
36
37
38
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
55
56
57
58
58
58
59
60
60
60
61
62
63
64
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0202060Б | КЗР0202060Б | Боковина правая |
Загрузка ...
|
|
| 1 | КЗР0202010В | Кронштейн |
Загрузка ...
|
|
| 2 | КЗР0202020Д | Шатун |
Загрузка ...
|
|
| 3 | КЗР0202040Е-01 | Тяга |
Загрузка ...
|
|
| 4 | КЗР0202090В | Подвеска |
Загрузка ...
|
|
| 5 | КЗР0202110Г | Подвеска |
Загрузка ...
|
|
| 6 | КЗР0202160В | Рычаг |
Загрузка ...
|
|
| 7 | КЗР0202190А | Рычаг |
Загрузка ...
|
|
| 8 | КЗР0202190А-01 | Рычаг |
Загрузка ...
|
|
| 9 | КЗР0202250А | Стяжка |
Загрузка ...
|
|
| 10 | КЗР0202270Б | Труба |
Загрузка ...
|
|
| 11 | КЗР0202310А | Ключ регулировочный |
Загрузка ...
|
|
| 12 | КЗР0202310А-01 | Ключ регулировочный |
Загрузка ...
|
|
| 13 | КЗР0202400Б | Рычаг |
Загрузка ...
|
|
| 14 | КЗР0202430В | Рычаг |
Загрузка ...
|
|
| 15 | КЗР0202500В | Контрпривод вариатора |
Загрузка ...
|
|
| 16 | КЗР0202630Б | Крышка |
Загрузка ...
|
|
| 17 | КЗР0202640Б | Крышка |
Загрузка ...
|
|
| 18 | КЗР0202750Б | Корпус |
Загрузка ...
|
|
| 19 | КЗР0202760Г | Крышка |
Загрузка ...
|
|
| 20 | КЗР0202770Г | Крышка |
Загрузка ...
|
|
| 21 | КЗР0202780А-01 | Пружина |
Загрузка ...
|
|
| 22 | КЗР0202850А | Кронштейн |
Загрузка ...
|
|
| 23 | КЗР0202870А | Кронштейн |
Загрузка ...
|
|
| 24 | КЗР0202880А | Тяга |
Загрузка ...
|
|
| 25 | КЗР0202980А | Гребенки |
Загрузка ...
|
|
| 26 | КЗР0280000Б | Доска стрясная |
Загрузка ...
|
|
| 27 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 28 | КЗР0202031 | Уплотнение |
Загрузка ...
|
|
| 29 | КЗР0202218А | Крышка |
Загрузка ...
|
|
| 29 | КЗР0202218А | Крышка |
Загрузка ...
|
|
| 30 | КЗР0202218А-01 | Крышка |
Загрузка ...
|
|
| 30 | КЗР0202218А-01 | Крышка |
Загрузка ...
|
|
| 31 | КЗР0202457Б | Крышка |
Загрузка ...
|
|
| 32 | КЗР0202492 | Планка |
Загрузка ...
|
|
| 33 | КЗР0202527-01 | Планка |
Загрузка ...
|
|
| 34 | КЗР0202682 | Шайба |
Загрузка ...
|
|
| 35 | КИС0100406 | Прокладка |
Загрузка ...
|
|
| 36 | КИС0103431 | Шайба регулировочная |
Загрузка ...
|
|
| 37 | КСН0100636 | Шайба |
Загрузка ...
|
|
| 38 | КСН0100665 | Шайба |
Загрузка ...
|
|
| 39 | ПДВ0202436 | Шайба |
Загрузка ...
|
|
| 40 | ПКК0135417А | Шайба |
Загрузка ...
|
|
| 41 | ПКК0117442 | Шайба |
Загрузка ...
|
|
| 42 | [Болт М8-6gх16-7796] | Болт М8-6gх16-7796 |
Загрузка ...
|
|
| 43 | [Болт М12-6gх35-7796] | Болт М12-6gх35-7796 |
Загрузка ...
|
|
| 44 | [Болт М6-6gх16-7798] | Болт М6-6gх16-7798 |
Загрузка ...
|
|
| 45 | [Болт М16-6gх30-7798] | Болт М16-6gх30-7798 |
Загрузка ...
|
|
| 46 | [Гайка М24х1,5-6g-2526] | Гайка М24х1,5-6g-2526 |
Загрузка ...
|
|
| 47 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 48 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 49 | [Гайка М24х1,5-6g-5915] | Гайка М24х1,5-6g-5915 |
Загрузка ...
|
|
| 50 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 51 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 52 | [Шайба А6.01-6958] | Шайба А6.01-6958 |
Загрузка ...
|
|
| 53 | [Шайба 25.01-9649] | Шайба 25.01-9649 |
Загрузка ...
|
|
| 54 | [Шайба С10.01-11371] | Шайба С10.01-11371 |
Загрузка ...
|
|
| 55 | [Шайба С12.01-11371] | Шайба С12.01-11371 |
Загрузка ...
|
|
| 56 | [Шайба С18.01-11371] | Шайба С18.01-11371 |
Загрузка ...
|
|
| 57 | [Шайба С20.01-11371] | Шайба С20.01-11371 |
Загрузка ...
|
|
| 58 | [Шплинт 3,2х20-397] | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 59 | [Шплинт 4,0х25-397] | Шплинт 4,0х25-397 |
Загрузка ...
|
|
| 60 | [Шплинт 5,0х32-397] | Шплинт 5,0х32-397 |
Загрузка ...
|
|
| 61 | [Шплинт 6,3х32-397] | Шплинт 6,3х32-397 |
Загрузка ...
|
|
| 62 | [Ось 6-10B12х25-9650] | Ось 6-10B12х25-9650 |
Загрузка ...
|
|
| 63 | [Оси 6-12B12х45-9650] | Оси 6-12B12х45-9650 |
Загрузка ...
|
|
| 64 | [Оси 6-20B12х65-9660] | Оси 6-20B12х65-9660 |
Загрузка ...
|
|
| 65 | [Ремень 38х17,5-1500Lр "Optibelt"] | Ремень 38х17,5-1500Lр "Optibelt" |
Загрузка ...
|
|
| 66 | [Ремень многопрофильный 2НВ2362Lа "Optibelt"] | Ремень многопрофильный 2НВ2362Lа "Optibelt" |
Загрузка ...
|
|
| 67 | [Ремень многопрофильный 3НВ2662Lа "Optibelt"] | Ремень многопрофильный 3НВ2662Lа "Optibelt" |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
