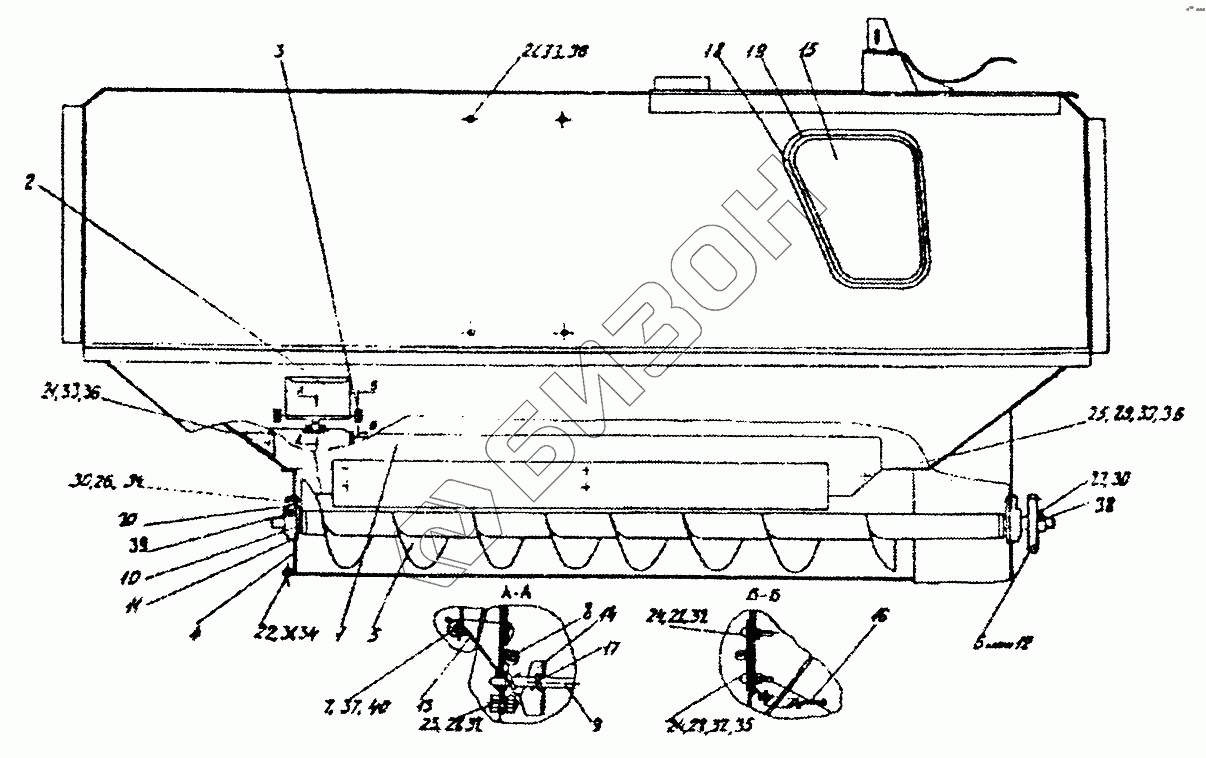

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Бункер зерновой (вид спереди) (КЗР0203000В)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
28
28
29
30
30
31
32
32
32
33
33
33
34
34
35
36
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0203000В | КЗР0203000В | Бункер зерновой |
Загрузка ...
|
|
| 1 | КЗР0203200Б | Ограждение |
Загрузка ...
|
|
| 2 | КЗР0203490 | Пробоотборник |
Загрузка ...
|
|
| 3 | КЗР0203500 | Основа |
Загрузка ...
|
|
| 4 | КЗР0203520 | Клапан |
Загрузка ...
|
|
| 5 | КЗР0206030Б | Шнек |
Загрузка ...
|
|
| 6 | КЗР0206150В | Звездочка |
Загрузка ...
|
|
| 7 | КЗР0203616 | Ось |
Загрузка ...
|
|
| 8 | КЗР0203617 | Ось |
Загрузка ...
|
|
| 9 | КЗР0203618 | Штырь |
Загрузка ...
|
|
| 10 | КЗР0204409Б | Крышка |
Загрузка ...
|
|
| 11 | КЗР0204432 | Крышка |
Загрузка ...
|
|
| 12 | КЗР0206619Г | Звездочка |
Загрузка ...
|
|
| 13 | КЗР0229435 | Заслонка |
Загрузка ...
|
|
| 14 | КЗР0229438 | Кронштейн |
Загрузка ...
|
|
| 15 | УЭС0200001А | Стекло |
Загрузка ...
|
|
| 16 | КИС0106659А | Пружина |
Загрузка ...
|
|
| 17 | КИС0119633Б | Пружина |
Загрузка ...
|
|
| 18 | КИС0120003-04Г | Уплотнитель |
Загрузка ...
|
|
| 19 | КИС0120015-04Д | Замок уплотнителя |
Загрузка ...
|
|
| 20 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 21 | [Болт М8-6gх16-7796] | Болт М8-6gх16-7796 |
Загрузка ...
|
|
| 22 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 23 | [Болт М6-6gх16-7798] | Болт М6-6gх16-7798 |
Загрузка ...
|
|
| 24 | [Болт М6-6gх25-7802] | Болт М6-6gх25-7802 |
Загрузка ...
|
|
| 25 | [Болт М8-6gх20-7802] | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 26 | [Болт М10-6gх35-7802] | Болт М10-6gх35-7802 |
Загрузка ...
|
|
| 27 | [Винт ВМ10-6gх30-1485] | Винт ВМ10-6gх30-1485 |
Загрузка ...
|
|
| 28 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 29 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 30 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 31 | [Гайка М10-6g-5916] | Гайка М10-6g-5916 |
Загрузка ...
|
|
| 32 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 33 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 34 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 35 | [Шайба А6.01-6953] | Шайба А6.01-6953 |
Загрузка ...
|
|
| 36 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 37 | [Шайба С6.01-11371] | Шайба С6.01-11371 |
Загрузка ...
|
|
| 38 | [Шпонка 10х8х45-23360] | Шпонка 10х8х45-23360 |
Загрузка ...
|
|
| 39 | [Подшипник 1680207017] | Подшипник 1680207017 |
Загрузка ...
|
|
| 40 | [Шплинт 1,6х16-397] | Шплинт 1,6х16-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
