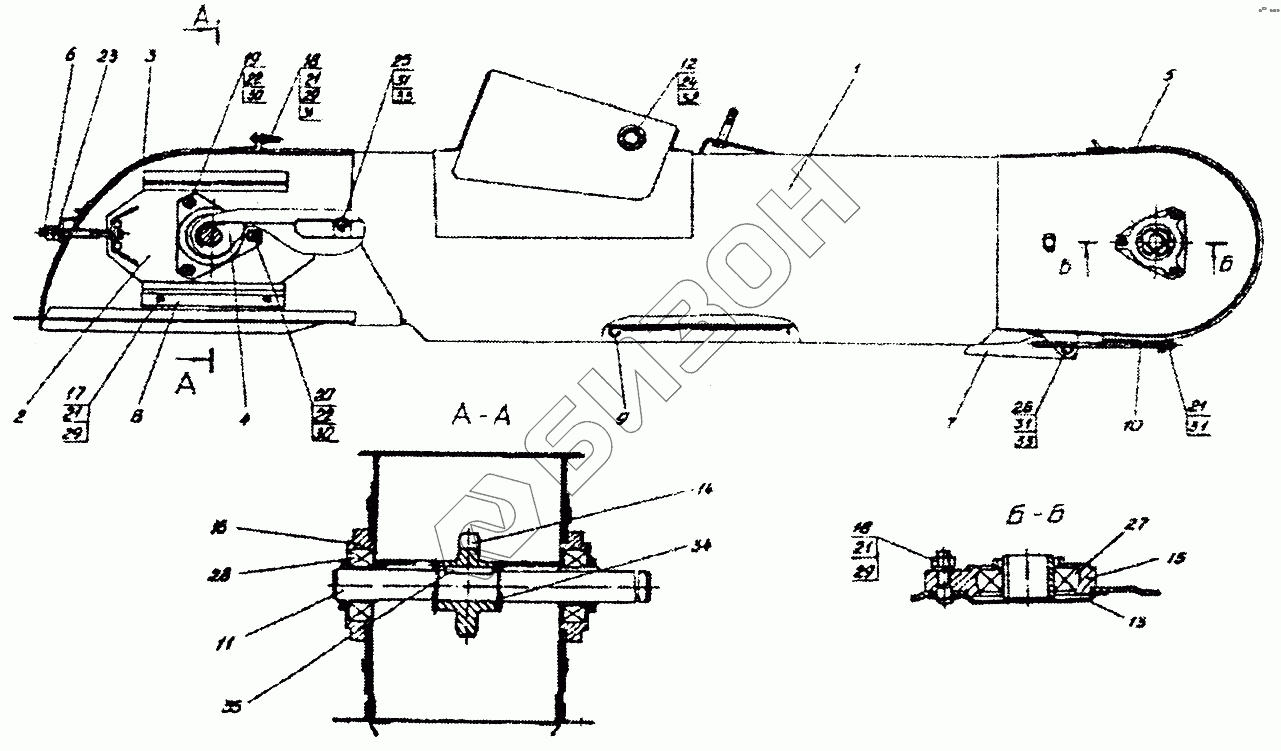

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Элеватор колосовой (КЗР0208000Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
21
22
22
23
24
25
26
27
28
29
29
29
30
30
31
31
31
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0208000Б | КЗР0208000Б | Элеватор колосовой |
Загрузка ...
|
|
| 1 | КЗР0208010Б | Корпус |
Загрузка ...
|
|
| 2 | КЗР0208070Б | Пластина |
Загрузка ...
|
|
| 3 | КЗР0208090Б | Крышка |
Загрузка ...
|
|
| 4 | КЗР0208120Б | Вставка |
Загрузка ...
|
|
| 5 | КЗР0208200 | Крышка |
Загрузка ...
|
|
| 6 | КЗР0208240 | Тяга |
Загрузка ...
|
|
| 7 | КЗР0208432А | Рычаг защелки |
Загрузка ...
|
|
| 8 | КЗР0208433А | Накладка |
Загрузка ...
|
|
| 9 | КЗР0208441А | Крышка |
Загрузка ...
|
|
| 10 | КЗР0208601А | Скоба защелки |
Загрузка ...
|
|
| 11 | КЗР0208604Б | Вал |
Загрузка ...
|
|
| 12 | КЗР0208605 | Ось |
Загрузка ...
|
|
| 13 | КЗР0218415Б | Крышка |
Загрузка ...
|
|
| 14 | КЗР0218604Г-01 | Звездочка |
Загрузка ...
|
|
| 15 | Н.027.103 | Корпус |
Загрузка ...
|
|
| 16 | Н.027.104 | Корпус |
Загрузка ...
|
|
| 17 | [Болт М8-6gх20-7802] | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 18 | [Болт M8-6gх45-7802] | Болт M8-6gх45-7802 |
Загрузка ...
|
|
| 19 | [Болт М10-6gх35-7802] | Болт М10-6gх35-7802 |
Загрузка ...
|
|
| 20 | [Болт М10-6gх45-7802] | Болт М10-6gх45-7802 |
Загрузка ...
|
|
| 21 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 22 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 23 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 24 | [Гайка М20х1,5-6g-5916] | Гайка М20х1,5-6g-5916 |
Загрузка ...
|
|
| 25 | [Ось 6-8B12х18-9650] | Ось 6-8B12х18-9650 |
Загрузка ...
|
|
| 26 | [Ось 6-8B12х45-9650] | Ось 6-8B12х45-9650 |
Загрузка ...
|
|
| 27 | [Подшипник 168205С17] | Подшипник 168205С17 |
Загрузка ...
|
|
| 28 | [Подшипник 168206С17] | Подшипник 168206С17 |
Загрузка ...
|
|
| 29 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 30 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 31 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 32 | [Шайба 20.01-11371] | Шайба 20.01-11371 |
Загрузка ...
|
|
| 33 | [Шплинт 2х16-397] | Шплинт 2х16-397 |
Загрузка ...
|
|
| 34 | [Шплинт 4,0х40-397] | Шплинт 4,0х40-397 |
Загрузка ...
|
|
| 35 | [Шпонка 8х7х40-23360] | Шпонка 8х7х40-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
