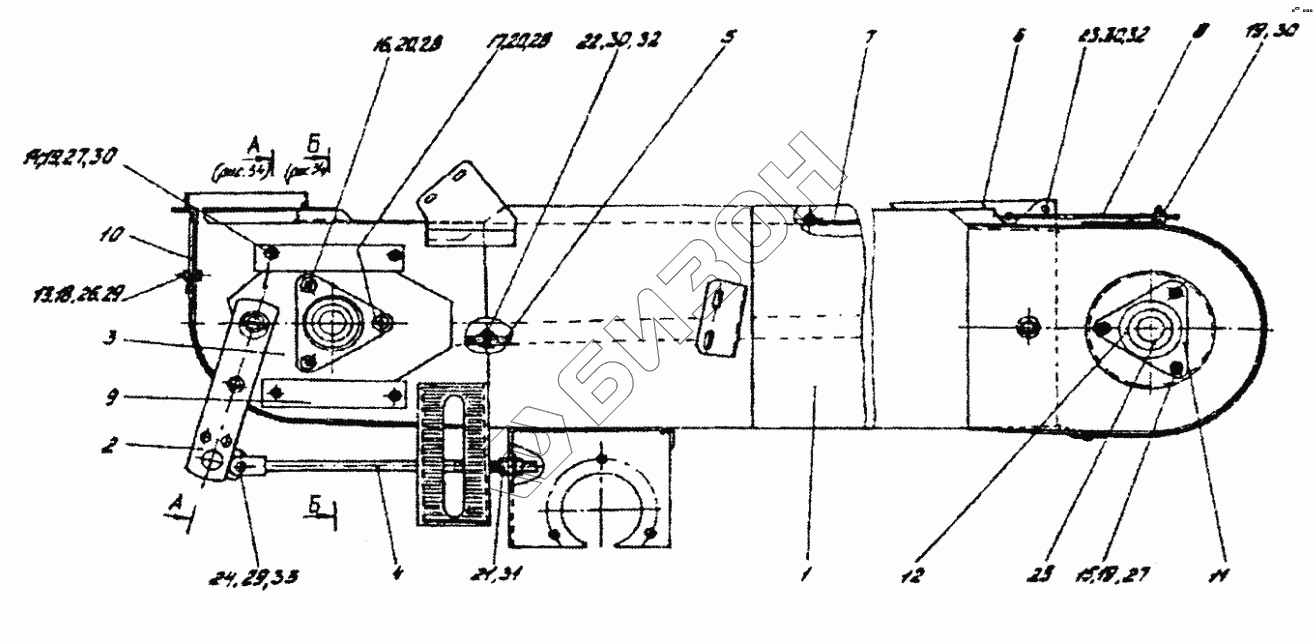

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Элеватор зерновой (КЗР0214000Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
30
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0214010Г | Корпус |
Загрузка ...
|
|
| 2 | КЗР0214100А | Коромысло |
Загрузка ...
|
|
| 3 | КЗР0214120А | Ползун |
Загрузка ...
|
|
| 4 | КЗР0214130Б | Тяга |
Загрузка ...
|
|
| 5 | КЗР0214150Б | Вставка |
Загрузка ...
|
|
| 6 | КЗР0208432А | Рычаг защелки |
Загрузка ...
|
|
| 7 | КЗР0208441А | Крышка |
Загрузка ...
|
|
| 8 | КЗР0208601А | Скоба защелки |
Загрузка ...
|
|
| 9 | КЗР0214421А | Накладка |
Загрузка ...
|
|
| 10 | КЗР0214449 | Крышка |
Загрузка ...
|
|
| 11 | КЗР0218415Б | Крышка |
Загрузка ...
|
|
| 12 | КЗР0101105 | Корпус подшипника |
Загрузка ...
|
|
| 13 | [Болт М6-6gх14-7798] | Болт М6-6gх14-7798 |
Загрузка ...
|
|
| 14 | [Болт М8-6gх25-7802] | Болт М8-6gх25-7802 |
Загрузка ...
|
|
| 15 | [Болт М8-6gх45-7802] | Болт М8-6gх45-7802 |
Загрузка ...
|
|
| 16 | [Болт М10-6gх30-7802] | Болт М10-6gх30-7802 |
Загрузка ...
|
|
| 17 | [Болт М10-6gх40-7802] | Болт М10-6gх40-7802 |
Загрузка ...
|
|
| 18 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 19 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 20 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 21 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 22 | [Ось 6-8В12х18-9650] | Ось 6-8В12х18-9650 |
Загрузка ...
|
|
| 23 | [Ось 6-8В12х45-9650] | Ось 6-8В12х45-9650 |
Загрузка ...
|
|
| 24 | [Ось 6-12В12х36-9650] | Ось 6-12В12х36-9650 |
Загрузка ...
|
|
| 25 | [Подшипник 1680205] | Подшипник 1680205 |
Загрузка ...
|
|
| 26 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 27 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 28 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 29 | [Шайба 6.01-11371] | Шайба 6.01-11371 |
Загрузка ...
|
|
| 30 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 31 | [Шайба 12.01-11371] | Шайба 12.01-11371 |
Загрузка ...
|
|
| 32 | [Шплинт 2,0х18-397] | Шплинт 2,0х18-397 |
Загрузка ...
|
|
| 33 | [Шплинт 3,2х25-397] | Шплинт 3,2х25-397 |
Загрузка ...
|
