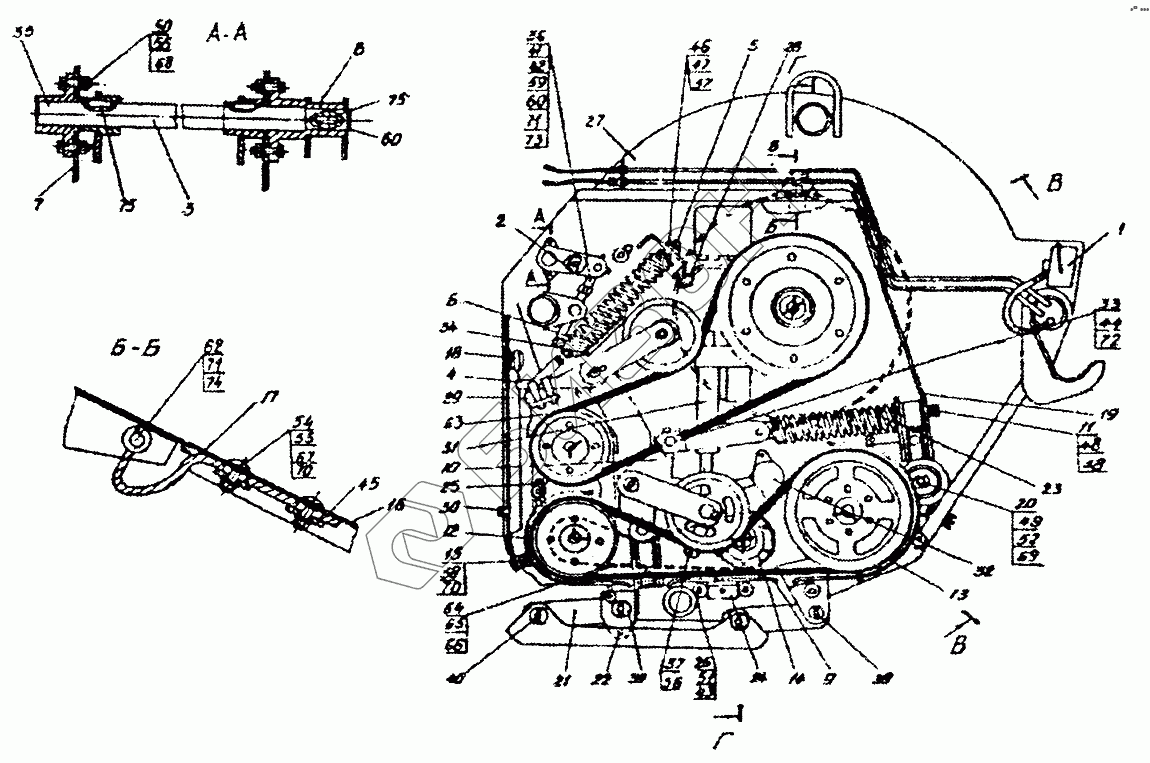

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Молотильно-сепарирующее устройство (КЗР0101000Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
54
55
56
57
57
58
59
60
60
62
63
64
65
66
67
68
69
70
70
71
71
72
73
74
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0100300Б-01 | Фонарь МСУ |
Загрузка ...
|
|
| 2 | КЗР0100480 | Уплотнение |
Загрузка ...
|
|
| 3 | КЗР0101030Б | Вал |
Загрузка ...
|
|
| 4 | КЗР0101040Б | Рычаг |
Загрузка ...
|
|
| 5 | КЗР0101090А | Стяжка |
Загрузка ...
|
|
| 6 | КЗР0101100Б | Пружина |
Загрузка ...
|
|
| 7 | КЗР0101110Б | Рычаг |
Загрузка ...
|
|
| 8 | КЗР0101120Б | Кронштейн |
Загрузка ...
|
|
| 9 | КЗР0101130Б | Звездочка натяжная |
Загрузка ...
|
|
| 10 | КЗР0101410Б | Рычаг |
Загрузка ...
|
|
| 11 | КЗР0101440Б | Стяжка |
Загрузка ...
|
|
| 12 | КЗР0101450Б | Ограждение |
Загрузка ...
|
|
| 13 | КЗР0101470Б | Ограждение |
Загрузка ...
|
|
| 14 | КЗР0101500Б | Ограждение |
Загрузка ...
|
|
| 15 | КЗР0101540Б | Кронштейн |
Загрузка ...
|
|
| 16 | КЗР0101550 | Кожух |
Загрузка ...
|
|
| 17 | КЗР0101570Б | Петля |
Загрузка ...
|
|
| 18 | КЗР0101590Б | Упор |
Загрузка ...
|
|
| 19 | КЗР0101600Б | Ограждение |
Загрузка ...
|
|
| 20 | КЗР0101670Б | Звездочка натяжная |
Загрузка ...
|
|
| 21 | КЗР0101710А-01 | Рычаг |
Загрузка ...
|
|
| 22 | КЗР0101800А | Ручка-фиксатор |
Загрузка ...
|
|
| 23 | КЗР0101850Б | Пружина |
Загрузка ...
|
|
| 24 | КЗР0101860Б | Фиксатор |
Загрузка ...
|
|
| 25 | КЗР0101910 | Опора |
Загрузка ...
|
|
| 26 | КЗР0101920 | Опора |
Загрузка ...
|
|
| 27 | КЗР0102000Б | Рама МСУ |
Загрузка ...
|
|
| 28 | КЗР0103130 | Маслопровод |
Загрузка ...
|
|
| 29 | КЗР0114000А | Коробка передач |
Загрузка ...
|
|
| 30 | КЗР0215030Б | Защелка |
Загрузка ...
|
|
| 31 | КЗР0700390 | Электромеханизм |
Загрузка ...
|
|
| 32 | КЗР0700400 | Датчик положения |
Загрузка ...
|
|
| 33 | КЗР0100632 | Ось |
Загрузка ...
|
|
| 34 | КЗР0101028 | Шкала |
Загрузка ...
|
|
| 35 | КЗР0101614А | Корпус |
Загрузка ...
|
|
| 36 | КЗР0101625Б | Винт |
Загрузка ...
|
|
| 37 | КЗР0101633А | Ось |
Загрузка ...
|
|
| 38 | КЗР0101648А | Ось |
Загрузка ...
|
|
| 39 | КЗР0101648А-01 | Ось |
Загрузка ...
|
|
| 40 | КЗР0101648А-04 | Ось |
Загрузка ...
|
|
| 41 | КЗР0101654Б | Ось |
Загрузка ...
|
|
| 42 | КЗР0101664Б | Ось |
Загрузка ...
|
|
| 43 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 44 | ЖКЛ0000609 | Шплинт |
Загрузка ...
|
|
| 45 | КИЛ0100506 | Пластина |
Загрузка ...
|
|
| 46 | КИС0125103 | Шайба |
Загрузка ...
|
|
| 47 | КИС0200409А | Шайба |
Загрузка ...
|
|
| 48 | КУЖ0100103 | Шайба сферическая |
Загрузка ...
|
|
| 49 | МКС0103449В | Шайба |
Загрузка ...
|
|
| 50 | [Болт М10-6gх35-7798] | Болт М10-6gх35-7798 |
Загрузка ...
|
|
| 51 | [Болт М10-6gх75-7796] | Болт М10-6gх75-7796 |
Загрузка ...
|
|
| 52 | [Болт М16-6gх35-7796] | Болт М16-6gх35-7796 |
Загрузка ...
|
|
| 53 | [Болт М6-6gх12-7798] | Болт М6-6gх12-7798 |
Загрузка ...
|
|
| 54 | [Болт М6-6gх20-7798] | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 55 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 56 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 57 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 58 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 59 | [Гайка М10-6g-5919] | Гайка М10-6g-5919 |
Загрузка ...
|
|
| 60 | [Кольцо А30-13942] | Кольцо А30-13942 |
Загрузка ...
|
|
| 61 | [Кольцо А40-13942] | Кольцо А40-13942 |
Загрузка ...
|
|
| 62 | [Ось 6-10В12х65-9650] | Ось 6-10В12х65-9650 |
Загрузка ...
|
|
| 63 | [Ремень 6HB2362Lа "Optibelt"] | Ремень 6HB2362Lа "Optibelt" |
Загрузка ...
|
|
| 64 | [Цепь 19,05 ] | Цепь 19,05 DIN-Einfосh-Rоllеn-kettеn 12B-1 (L=1238,25, z=65) |
Загрузка ...
|
|
| 65 | [Звено 19,05 ] | Звено 19,05 Verbindungsglled mil SplintDIN8188 ISO606 Type S12B-1 |
Загрузка ...
|
|
| 66 | [Звено 19,05 ] | Звено 19,05 Verbindungsglled mil SplintDIN8188 ISO606 Type S12B-1 |
Загрузка ...
|
|
| 67 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 68 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 69 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 70 | [Шайба А16.01-6958] | Шайба А16.01-6958 |
Загрузка ...
|
|
| 71 | [Шайба С10.01-11371] | Шайба С10.01-11371 |
Загрузка ...
|
|
| 72 | [Шайба С20.01-11371] | Шайба С20.01-11371 |
Загрузка ...
|
|
| 73 | [Шплинт 2х20-397] | Шплинт 2х20-397 |
Загрузка ...
|
|
| 74 | [Шплинт 3,2х25-397] | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 75 | [Шпонка 10х8х28-23360] | Шпонка 10х8х28-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
