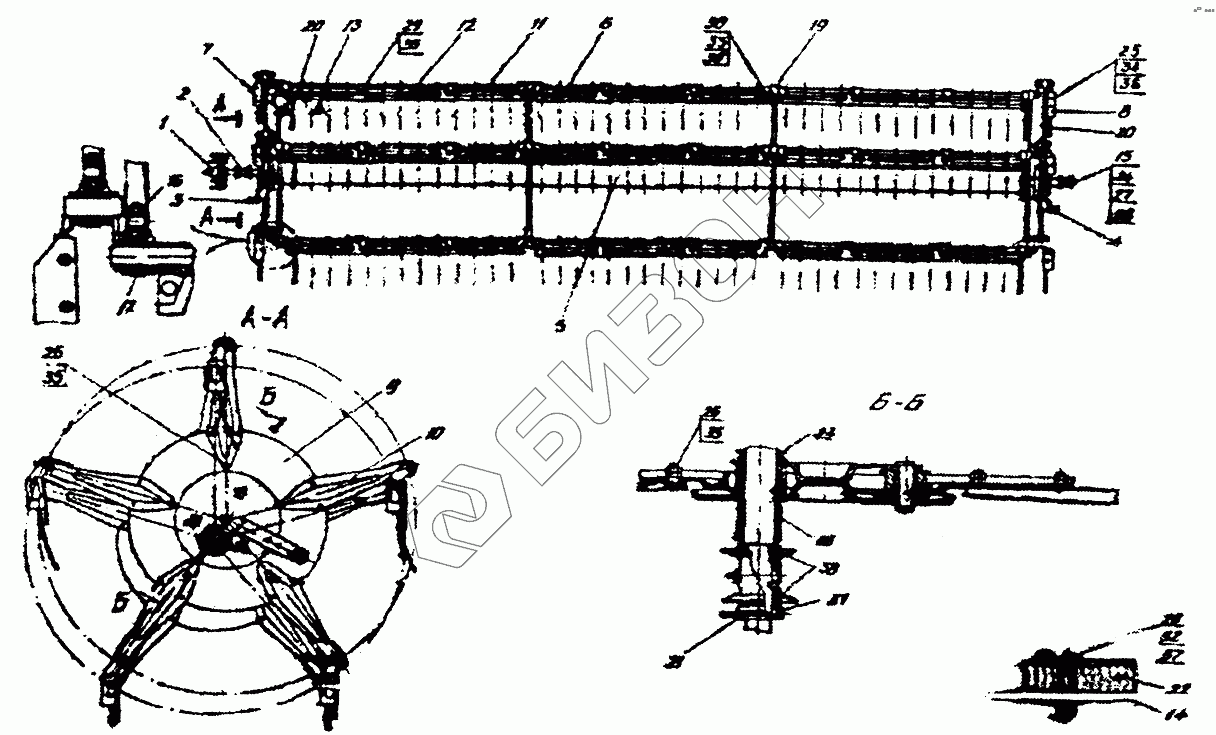

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Мотовило (КЗР0303000А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
24
25
26
26
27
28
28
29
30
32
33
33
33
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0303030 | КЗР0303030 | Граблина мотовила |
Загрузка ...
|
|
| КЗР0303020 | КЗР0303020 | Граблина |
Загрузка ...
|
|
| 1 | 3518050-11310А | Устройство предохранительное мотовила |
Загрузка ...
|
|
| 2 | 3518050-11360 | Подшипник |
Загрузка ...
|
|
| 3 | 3518050-11440 | Эксцентрик левый |
Загрузка ...
|
|
| 4 | 3518050-11450 | Эксцентрик правый |
Загрузка ...
|
|
| 5 | 3518050-11810-02 | Труба мотовила |
Загрузка ...
|
|
| 6 | 3518050-11830-02 | Труба граблины |
Загрузка ...
|
|
| 7 | 3518050-11840 | Кронштейн левый |
Загрузка ...
|
|
| 8 | 3518050-11850 | Кронштейн правый |
Загрузка ...
|
|
| 9 | КЗР0303411 | Диск |
Загрузка ...
|
|
| 10 | КЗР0303412 | Луч |
Загрузка ...
|
|
| 11 | КЗР0303511 | Прижим |
Загрузка ...
|
|
| 12 | КЗР0303512 | Прижим |
Загрузка ...
|
|
| 13 | КЗР0303513 | Прижим |
Загрузка ...
|
|
| 14 | КЗР0303514 | Полоса |
Загрузка ...
|
|
| 15 | КПР6204425 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 3518050-10009 | Полуподшипник |
Загрузка ...
|
|
| 17 | 3518050-10013 | Полуподшипник |
Загрузка ...
|
|
| 18 | 3518050-10129 | Кожух |
Загрузка ...
|
|
| 19 | 3518050-14154 | Скоба |
Загрузка ...
|
|
| 20 | 3518050-16381 | Граблина |
Загрузка ...
|
|
| 20 | 3518050-16381 | Граблина |
Загрузка ...
|
|
| 21 | 3518050-16564А | Кольцо установочное |
Загрузка ...
|
|
| 22 | 3518050-19008 | Лопасть |
Загрузка ...
|
|
| 23 | РСМ-100.66.00.431 | Шайба специальная |
Загрузка ...
|
|
| 24 | РСМ-100.05.03.413 | Шайба |
Загрузка ...
|
|
| 25 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 26 | [Болт М12х1,25-6gх30-7796] | Болт М12х1,25-6gх30-7796 |
Загрузка ...
|
|
| 27 | [Болт М12LН-6gх20-7796] | Болт М12LН-6gх20-7796 |
Загрузка ...
|
|
| 28 | [Болт М6-6gх40-7802] | Болт М6-6gх40-7802 |
Загрузка ...
|
|
| 29 | [Болт М8-6gх45-7802] | Болт М8-6gх45-7802 |
Загрузка ...
|
|
| 30 | [Болт М8-6gх70-7802] | Болт М8-6gх70-7802 |
Загрузка ...
|
|
| 31 | [Винт ВМ8-6gх12-1476] | Винт ВМ8-6gх12-1476 |
Загрузка ...
|
|
| 32 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 33 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 33 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 34 | [Гайка М10-6g-5918] | Гайка М10-6g-5918 |
Загрузка ...
|
|
| 35 | [Гайка М12х1,25-6g-5915] | Гайка М12х1,25-6g-5915 |
Загрузка ...
|
|
| 36 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 37 | [Шайба А6.01-6958] | Шайба А6.01-6958 |
Загрузка ...
|
|
| 38 | [Шайба С36х3-10450] | Шайба С36х3-10450 |
Загрузка ...
|
|
| 39 | [Шайба С8.01-11371] | Шайба С8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
