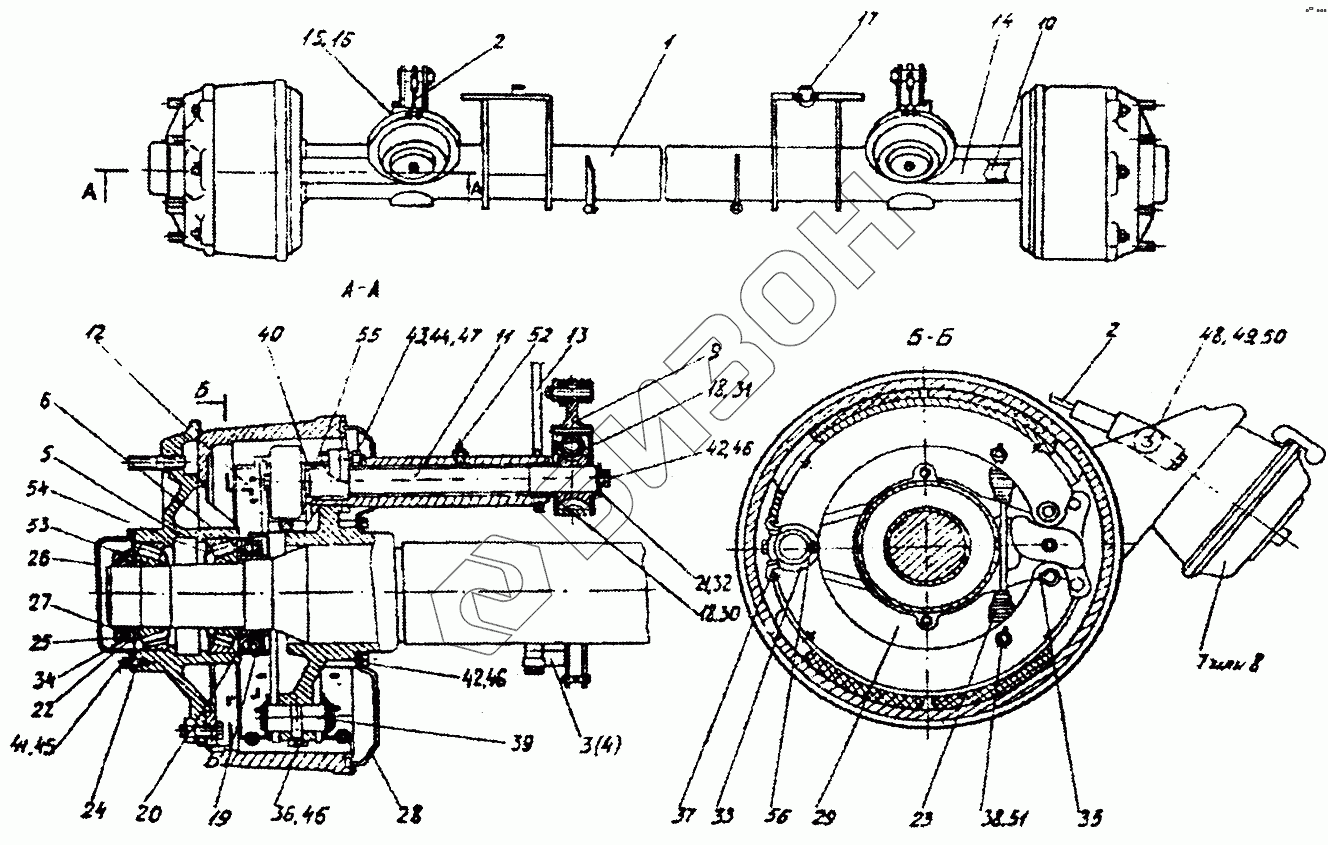

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Ось (КЗР0201300Б)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0201300Б | КЗР0201300Б | Ось |
Загрузка ...
|
|
| 1 | КЗР0201310Б | Балка оси |
Загрузка ...
|
|
| 2 | КЗР0201590 | Трос |
Загрузка ...
|
|
| 3 | КЗР0201770 | Вал с рычагами |
Загрузка ...
|
|
| 4 | КЗР0201770-01 | Вал с рычагами |
Загрузка ...
|
|
| 5 | Н.129.00.010 | Ступица с барабаном |
Загрузка ...
|
|
| 6 | 51.310.40.38-82 | Сальник ступицы колеса |
Загрузка ...
|
|
| 7 | 19.35.19.310 | Камера тормозная |
Загрузка ...
|
|
| 8 | 105.069.36.000 | Камера тормозная |
Загрузка ...
|
|
| 9 | 105.082.01.070 | Рычаг регулировочный |
Загрузка ...
|
|
| 10 | 771Б-3502110 | Кулак |
Загрузка ...
|
|
| 11 | 771Б-3502111 | Кулак |
Загрузка ...
|
|
| 12 | Н.129.00.030 | Колодка с накладкой |
Загрузка ...
|
|
| 13 | Н.129.00.050 | Кронштейн с втулками |
Загрузка ...
|
|
| 14 | Н.129.00.070 | Кронштейн с втулками |
Загрузка ...
|
|
| 15 | КЗР0201204 | Корпус |
Загрузка ...
|
|
| 16 | КЗР0201205 | Крышка |
Загрузка ...
|
|
| 17 | КЗР0201621Б | Штифт |
Загрузка ...
|
|
| 18 | КИС011452-01 | Прокладка |
Загрузка ...
|
|
| 19 | КИС0109804Б | Кольцо |
Загрузка ...
|
|
| 20 | 887А-3103095 | Кольцо предохранительное |
Загрузка ...
|
|
| 21 | 887Б-3501155 | Шайба регулировочного рычага |
Загрузка ...
|
|
| 22 | 120-2401054 | Гайка |
Загрузка ...
|
|
| 22 | Н.129.00.100 | Гайка |
Загрузка ...
|
|
| 23 | 500-3501034 | Пружина |
Загрузка ...
|
|
| 23 | Н.129.00.110 | Пружина |
Загрузка ...
|
|
| 24 | 771Б-3104067 | Прокладка |
Загрузка ...
|
|
| 24 | Н.129.00.005 | Прокладка |
Загрузка ...
|
|
| 25 | Н.129.00.415 | Гайка |
Загрузка ...
|
|
| 25 | 120-2401052 | Гайка |
Загрузка ...
|
|
| 26 | Н.129.00.416 | Крышка |
Загрузка ...
|
|
| 27 | Н.129.00.417 | Шайба |
Загрузка ...
|
|
| 28 | Н.129.00.418 | Щит |
Загрузка ...
|
|
| 29 | Н.129.00.418-01 | Щит |
Загрузка ...
|
|
| 30 | Н.129.00.419 | Прокладка |
Загрузка ...
|
|
| 31 | Н.129.00.419-01 | Прокладка |
Загрузка ...
|
|
| 32 | Н.129.00.421 | Шайба |
Загрузка ...
|
|
| 33 | Н.129.00.421-01 | Шайба |
Загрузка ...
|
|
| 34 | Н.129.00.423 | Шайба |
Загрузка ...
|
|
| 35 | Н.129.00.602 | Ролик |
Загрузка ...
|
|
| 36 | Н.129.00.615 | Болт стопорный |
Загрузка ...
|
|
| 37 | Н.129.00.616 | Пружина |
Загрузка ...
|
|
| 38 | Н.129.00.617 | Палец |
Загрузка ...
|
|
| 39 | Н.129.00.618 | Ось колодки |
Загрузка ...
|
|
| 40 | Н.129.00.803 | Втулка распорная |
Загрузка ...
|
|
| 41 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 42 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 43 | [Болт М14-6gх45-7796] | Болт М14-6gх45-7796 |
Загрузка ...
|
|
| 44 | [Гайка М14-6g-5927] | Гайка М14-6g-5927 |
Загрузка ...
|
|
| 45 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 46 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 47 | [Шайба 14.65Г-6402] | Шайба 14.65Г-6402 |
Загрузка ...
|
|
| 48 | [Шайба С12.01-11371] | Шайба С12.01-11371 |
Загрузка ...
|
|
| 49 | [Ось 6-12B12х55-9650] | Ось 6-12B12х55-9650 |
Загрузка ...
|
|
| 50 | [Шплинт 3,2х20-397] | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 51 | [Шплинт 4,0х22-397] | Шплинт 4,0х22-397 |
Загрузка ...
|
|
| 52 | [Масленка 1.3-19853] | Масленка 1.3-19853 |
Загрузка ...
|
|
| 53 | [Подшипник 7515А-27365] | Подшипник 7515А-27365 |
Загрузка ...
|
|
| 54 | [Подшипник 7516А-27365] | Подшипник 7516А-27365 |
Загрузка ...
|
|
| 55 | [Кольцо 038-046-46-2-2-18829/9833] | Кольцо 038-046-46-2-2-18829/9833 |
Загрузка ...
|
|
| 56 | [Кольцо В32-13940] | Кольцо В32-13940 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
