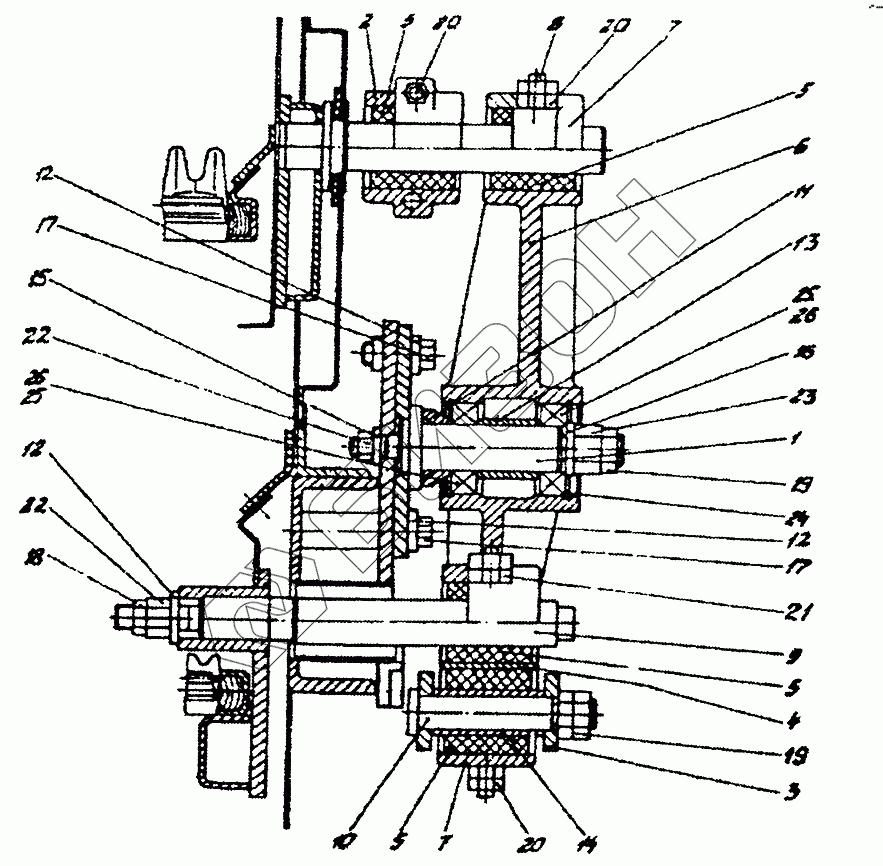

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Рычаг (КЗР0202160В)
1
2
3
3
4
5
5
5
5
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17
17
18
19
19
19
19
20
20
20
21
22
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0202040Е | КЗР0202040Е | Тяга |
Загрузка ...
|
|
| КЗР0202160В | КЗР0202160В | Рычаг |
Загрузка ...
|
|
| 1 | КЗР0202010В-01 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗР0202030Д | Шатун |
Загрузка ...
|
|
| 3 | КЗР0202570В | Тяга |
Загрузка ...
|
|
| 4 | КЗР0202750Б | Корпус |
Загрузка ...
|
|
| 5 | КЗР0202015-01 | Втулка |
Загрузка ...
|
|
| 5 | КЗР0202015-01 | Втулка |
Загрузка ...
|
|
| 6 | КЗР0202204В | Рычаг |
Загрузка ...
|
|
| 7 | КЗР0202218А | Крышка |
Загрузка ...
|
|
| 8 | КЗР0202601А | Шпилька |
Загрузка ...
|
|
| 9 | КЗР0202639Б | Ось |
Загрузка ...
|
|
| 10 | КЗР0202659А | Палец |
Загрузка ...
|
|
| 11 | КЗР0202662Б | Втулка |
Загрузка ...
|
|
| 12 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 13 | КЗР0202813 | Втулка |
Загрузка ...
|
|
| 14 | КЗР0202841 | Втулка |
Загрузка ...
|
|
| 15 | КСН0100636 | Шайба |
Загрузка ...
|
|
| 16 | КСН0100636-01 | Шайба |
Загрузка ...
|
|
| 17 | [Болт М16х1,5-6gх35-7796] | Болт М16х1,5-6gх35-7796 |
Загрузка ...
|
|
| 18 | [Гайка М16х1,5-6g-2526] | Гайка М16х1,5-6g-2526 |
Загрузка ...
|
|
| 19 | [Гайка M20х1,5-6g-2526] | Гайка M20х1,5-6g-2526 |
Загрузка ...
|
|
| 19 | [Гайка M20х1,5-6g-2526] | Гайка M20х1,5-6g-2526 |
Загрузка ...
|
|
| 20 | [Гайка M10х1,25-6g-5915] | Гайка M10х1,25-6g-5915 |
Загрузка ...
|
|
| 21 | [Гайка M16-6g-5915] | Гайка M16-6g-5915 |
Загрузка ...
|
|
| 22 | [Гайка M16х1,5-6g-5915] | Гайка M16х1,5-6g-5915 |
Загрузка ...
|
|
| 23 | [Гайка M20х1,5-6g-5915] | Гайка M20х1,5-6g-5915 |
Загрузка ...
|
|
| 24 | [Кольцо С62-13943] | Кольцо С62-13943 |
Загрузка ...
|
|
| 25 | [Подшипник 180206К10С17] | Подшипник 180206К10С17 |
Загрузка ...
|
|
| 26 | [Подшипник 180206АС17] | Подшипник 180206АС17 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
