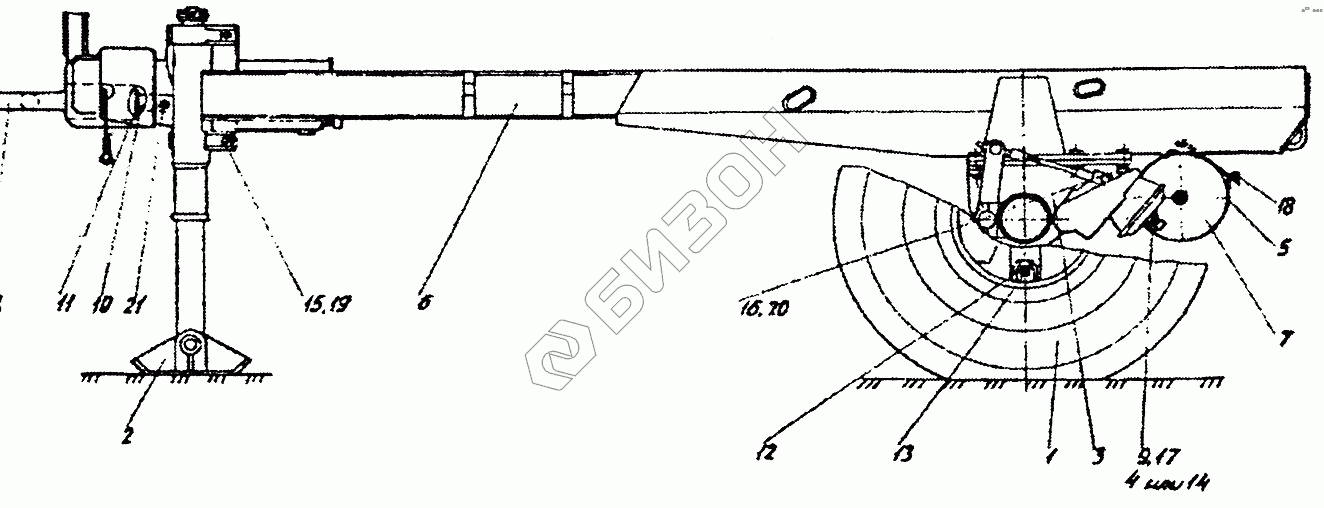

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Шасси (КЗР0201000Б)
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0201210Б-01 | Колесо с шиной |
Загрузка ...
|
|
| 2 | КЗР0201240А | Опора |
Загрузка ...
|
|
| 3 | КЗР0201300Б | Ось |
Загрузка ...
|
|
| 4 | КЗР0201470 | Угольник |
Загрузка ...
|
|
| 5 | КЗР0201740 | Хомут |
Загрузка ...
|
|
| 6 | КЗР0201900Б | Рама |
Загрузка ...
|
|
| 7 | ПЕА3500090 | Ресивер |
Загрузка ...
|
|
| 8 | КЗР0201676А | Петля сцепная |
Загрузка ...
|
|
| 9 | КИС0118005 | Прокладка |
Загрузка ...
|
|
| 10 | ПЕА2707034 | Гайка сцепной петли |
Загрузка ...
|
|
| 11 | 852607-2707046 | Шайба |
Загрузка ...
|
|
| 12 | 105.081.01.011 | Кольцо 045-048-19-2-2 |
Загрузка ...
|
|
| 13 | 105.081.01.012 | Гайка |
Загрузка ...
|
|
| 14 | 105.069.00.042 | Угольник 2У1 |
Загрузка ...
|
|
| 15 | [Болт М16-6gх50-7796] | Болт М16-6gх50-7796 |
Загрузка ...
|
|
| 16 | [Болт М20-1,5-6gх75-7796] | Болт М20-1,5-6gх75-7796 |
Загрузка ...
|
|
| 17 | [Гайка M16х1,5-6g-2526] | Гайка M16х1,5-6g-2526 |
Загрузка ...
|
|
| 18 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 19 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 20 | [Гайка М20х1,5-6g-5915] | Гайка М20х1,5-6g-5915 |
Загрузка ...
|
|
| 21 | [Шплинт 6,3х80-397] | Шплинт 6,3х80-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
