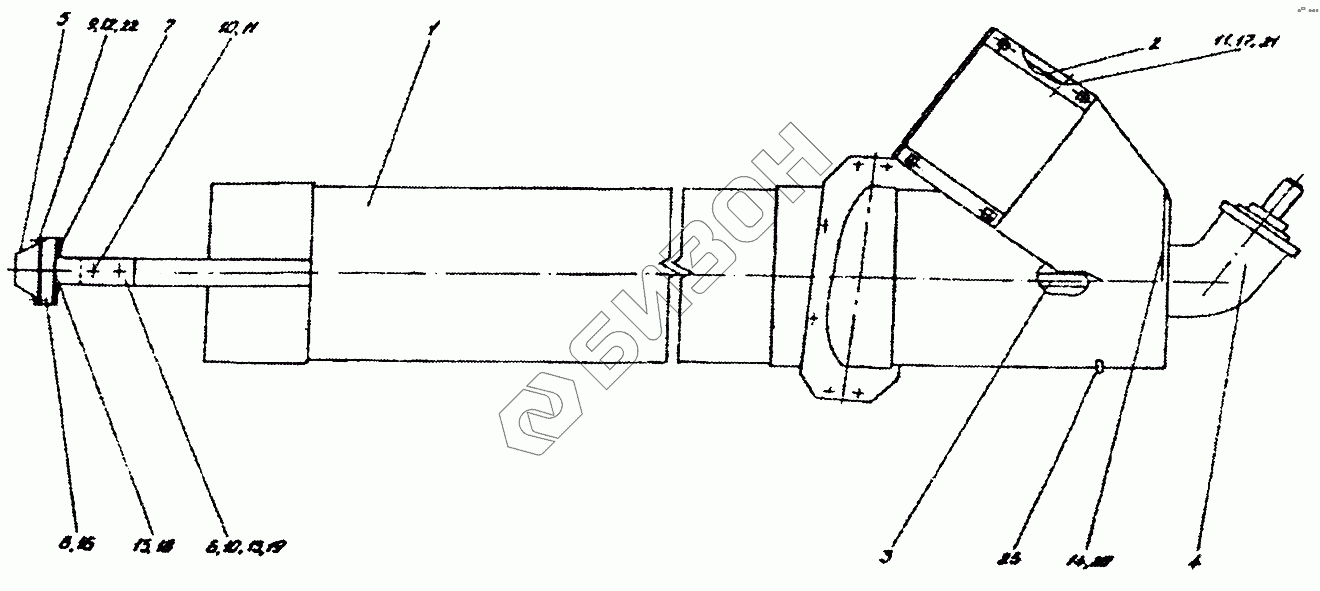

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Шнек (КЗР0216000Б)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0216020Б | Кожух шнека |
Загрузка ...
|
|
| 2 | КЗР0216030Б | Крышка |
Загрузка ...
|
|
| 3 | КЗР0216040Б | Шнек |
Загрузка ...
|
|
| 4 | КЗР0245000 | Редуктор |
Загрузка ...
|
|
| 5 | КЗР0216001Б | Крышка |
Загрузка ...
|
|
| 6 | КЗР0216402Б | Кронштейн |
Загрузка ...
|
|
| 7 | КЗР0218415Б | Крышка |
Загрузка ...
|
|
| 8 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 9 | [Болт М8-6gх45-7802] | Болт М8-6gх45-7802 |
Загрузка ...
|
|
| 10 | [Болт М10-6gх30-7802] | Болт М10-6gх30-7802 |
Загрузка ...
|
|
| 11 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 12 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 13 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 14 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 15 | [Гайка М8-6g-5916] | Гайка М8-6g-5916 |
Загрузка ...
|
|
| 16 | [Подшипник 1680205Т2С17] | Подшипник 1680205Т2С17 |
Загрузка ...
|
|
| 17 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 18 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 19 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 20 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 21 | [Шайба С6.01-11371] | Шайба С6.01-11371 |
Загрузка ...
|
|
| 22 | [Шайба С8.01-11371] | Шайба С8.01-11371 |
Загрузка ...
|
|
| 23 | [Шплинт 4х22-397] | Шплинт 4х22-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
