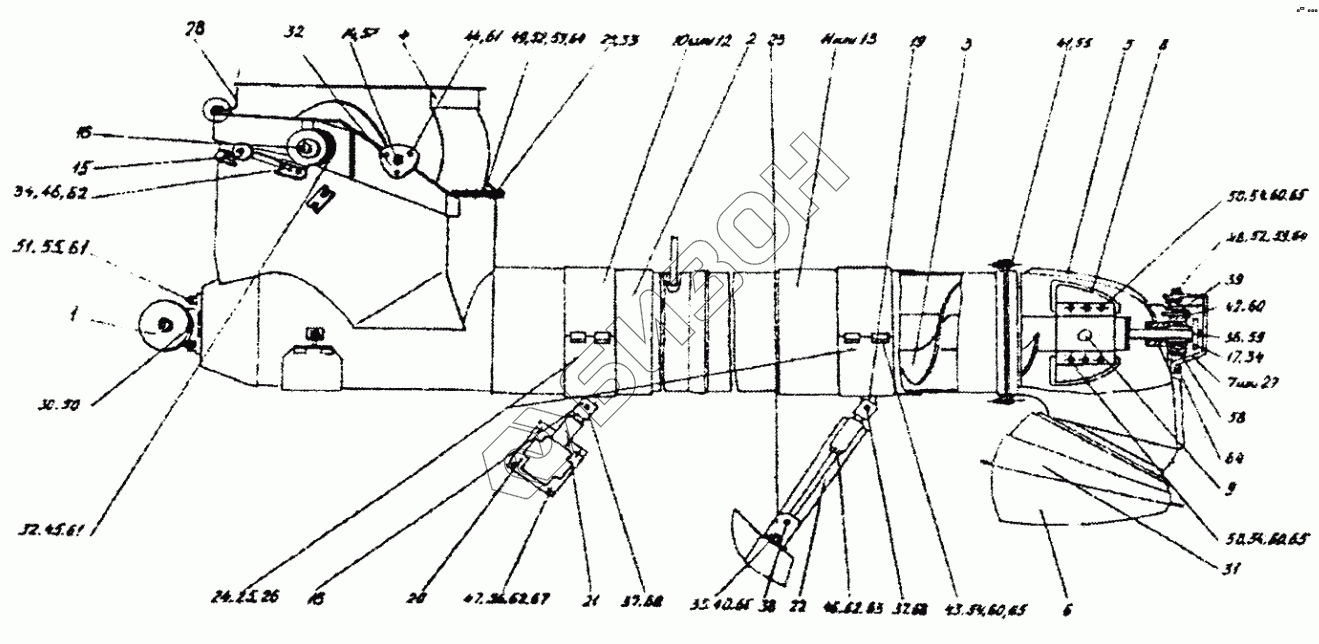

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Шнек зернового вороха (КЗР0004000В)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
43
44
45
46
46
47
47
48
49
50
50
50
51
52
52
52
53
54
54
54
54
55
56
57
58
59
59
59
60
60
60
61
61
61
61
61
61
61
61
62
62
62
62
62
63
64
64
65
65
65
65
67
68
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0004010А | КЗР0004010А | Редуктор |
Загрузка ...
|
|
| КЗР0005200А | КЗР0005200А | Пружина |
Загрузка ...
|
|
| КЗР0004110 | КЗР0004110 | Отвод |
Загрузка ...
|
|
| УЭС-7-0113110А | УЭС-7-0113110А | Опора задняя |
Загрузка ...
|
|
| УЭС-7-0113010В | УЭС-7-0113010В | Опора |
Загрузка ...
|
|
| КЗР0005090А | КЗР0005090А | Блок труб |
Загрузка ...
|
|
| 1 | КЗР0003000Б | Редуктор |
Загрузка ...
|
|
| 2 | КЗР0004030Б | Кожух |
Загрузка ...
|
|
| 3 | КЗР0004070Б | Шнек |
Загрузка ...
|
|
| 4 | КЗР0004100 | Шарнир |
Загрузка ...
|
|
| 5 | КЗР0004120Б | Отвод |
Загрузка ...
|
|
| 6 | КЗР0004130А | Сфера |
Загрузка ...
|
|
| 7 | КЗР0004150 | Крышка |
Загрузка ...
|
|
| 8 | КЗР0004160 | Лопатка |
Загрузка ...
|
|
| 9 | КЗР0004170 | Крышка |
Загрузка ...
|
|
| 10 | КЗР0004310 | Стяжка |
Загрузка ...
|
|
| 11 | КЗР0004310-01 | Стяжка |
Загрузка ...
|
|
| 12 | КЗР0004320 | Стяжка |
Загрузка ...
|
|
| 13 | КЗР0004320-01 | Стяжка |
Загрузка ...
|
|
| 14 | КЗР0106140В-01 | Опора |
Загрузка ...
|
|
| 15 | КЗР0106508В | Звездочка |
Загрузка ...
|
|
| 16 | КЗР0106730В-01 | Опора |
Загрузка ...
|
|
| 17 | КЗР0217330-02 | Звездочка |
Загрузка ...
|
|
| 18 | УЭС-7-0113020Б | Кронштейн |
Загрузка ...
|
|
| 19 | УЭС-7-0113020Б-01 | Кронштейн |
Загрузка ...
|
|
| 20 | УЭС-7-0113030В | Балка |
Загрузка ...
|
|
| 21 | УЭС-7-0113050Б | Корпус |
Загрузка ...
|
|
| 22 | УЭС-7-0113060 | Кронштейн |
Загрузка ...
|
|
| 23 | УЭС-7-0113080 | Опора |
Загрузка ...
|
|
| 24 | УЭС-7-0113100 | Хомут |
Загрузка ...
|
|
| 25 | УЭС-7-0113100-01 | Хомут |
Загрузка ...
|
|
| 26 | УЭС-7-0113100-01 | Хомут |
Загрузка ...
|
|
| 27 | КЗР0004001 | Крышка |
Загрузка ...
|
|
| 28 | КЗР0004002 | Уплотнитель |
Загрузка ...
|
|
| 29 | КЗР0004002-01 | Уплотнитель |
Загрузка ...
|
|
| 30 | КЗР0004488 | Кронштейн |
Загрузка ...
|
|
| 31 | КЗР0005411А | Фланец |
Загрузка ...
|
|
| 32 | КЗР0106003В | Кольцо |
Загрузка ...
|
|
| 33 | КЗР0106401Б-01 | Прижим |
Загрузка ...
|
|
| 34 | КЗР0217604-02 | Звездочка |
Загрузка ...
|
|
| 35 | КИС0100411 | Шайба |
Загрузка ...
|
|
| 36 | МКС0103509А | Шайба |
Загрузка ...
|
|
| 37 | УЭС-7-0113802 | Труба |
Загрузка ...
|
|
| 37 | УЭС-7-0113802 | Труба |
Загрузка ...
|
|
| 38 | УЭС-7-0113806 | Ось |
Загрузка ...
|
|
| 39 | М.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 40 | [Болт M8-6gх16-7796] | Болт M8-6gх16-7796 |
Загрузка ...
|
|
| 41 | [Болт M8-6gх20-7796] | Болт M8-6gх20-7796 |
Загрузка ...
|
|
| 42 | [Болт М10-6gх30-7796] | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 43 | [Болт М10-6gх45-7796] | Болт М10-6gх45-7796 |
Загрузка ...
|
|
| 44 | [Болт М12-6gх20-7796] | Болт М12-6gх20-7796 |
Загрузка ...
|
|
| 45 | [Болт М12-6gх35-7796] | Болт М12-6gх35-7796 |
Загрузка ...
|
|
| 46 | [Болт М16-6gх30-7796] | Болт М16-6gх30-7796 |
Загрузка ...
|
|
| 47 | [Болт М16-6gх45-7796] | Болт М16-6gх45-7796 |
Загрузка ...
|
|
| 48 | [Болт М6-6gх12-7798] | Болт М6-6gх12-7798 |
Загрузка ...
|
|
| 49 | [Болт М6-6gх20-7798] | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 50 | [Болт М10-6gх30-7802] | Болт М10-6gх30-7802 |
Загрузка ...
|
|
| 51 | [Болт М12-6gх45-7802] | Болт М12-6gх45-7802 |
Загрузка ...
|
|
| 52 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 53 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 54 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 55 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 56 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 57 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 58 | [Подшипник 1680207] | Подшипник 1680207 |
Загрузка ...
|
|
| 59 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 60 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 61 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 61 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 62 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 62 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 63 | [Шайба А16.01-6958] | Шайба А16.01-6958 |
Загрузка ...
|
|
| 64 | [Шайба С6.01-11371] | Шайба С6.01-11371 |
Загрузка ...
|
|
| 64 | [Шайба С6.01-11371] | Шайба С6.01-11371 |
Загрузка ...
|
|
| 65 | [Шайба С10.01-11371] | Шайба С10.01-11371 |
Загрузка ...
|
|
| 66 | [Шайба С12.01-11371] | Шайба С12.01-11371 |
Загрузка ...
|
|
| 67 | [Шайба С16.01-11371] | Шайба С16.01-11371 |
Загрузка ...
|
|
| 68 | [Шплинт 4х32-397] | Шплинт 4х32-397 |
Загрузка ...
|
|
| 68 | [Шплинт 4х32-397] | Шплинт 4х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
