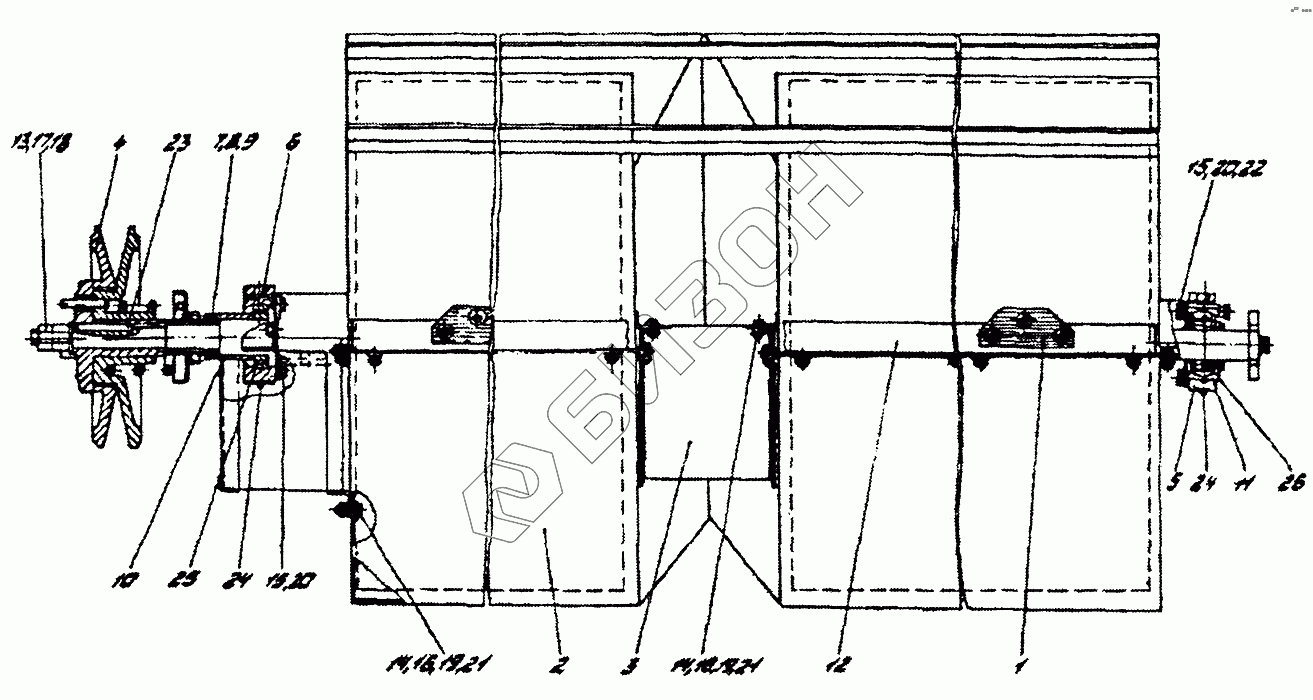

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Вентилятор (КЗР0217000Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0217040 | Пластина |
Загрузка ...
|
|
| 2 | КЗР0217160-01 | Поддон |
Загрузка ...
|
|
| 3 | КЗР0217240Б | Щиток |
Загрузка ...
|
|
| 4 | КЗР0217300А | Шкив ведомый |
Загрузка ...
|
|
| 5 | КЗР0217209А | Корпус |
Загрузка ...
|
|
| 6 | КЗР0217209А-01 | Корпус |
Загрузка ...
|
|
| 7 | КЗР0217432 | Шайба |
Загрузка ...
|
|
| 8 | КЗР0217432-01 | Шайба |
Загрузка ...
|
|
| 9 | КЗР0217432-02 | Шайба |
Загрузка ...
|
|
| 10 | КЗР0217603Б | Втулка |
Загрузка ...
|
|
| 11 | КЗР0217611А | Втулка |
Загрузка ...
|
|
| 12 | КЗР0217706 | Уголок |
Загрузка ...
|
|
| 13 | КИС0614403А | Кольцо |
Загрузка ...
|
|
| 14 | [Болт М8-6gх16-7796] | Болт М8-6gх16-7796 |
Загрузка ...
|
|
| 15 | [Болт М10-6gх25-7796] | Болт М10-6gх25-7796 |
Загрузка ...
|
|
| 16 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 17 | [Гайка М20х1,5-6g-5915] | Гайка М20х1,5-6g-5915 |
Загрузка ...
|
|
| 18 | [Гайка М20х1,5-6g-5916] | Гайка М20х1,5-6g-5916 |
Загрузка ...
|
|
| 19 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 20 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 21 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 22 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 23 | [Шпонка 8х7х70-23360] | Шпонка 8х7х70-23360 |
Загрузка ...
|
|
| 24 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 25 | [Подшипник 1580209] | Подшипник 1580209 |
Загрузка ...
|
|
| 26 | [Подшипник 1680208] | Подшипник 1680208 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
