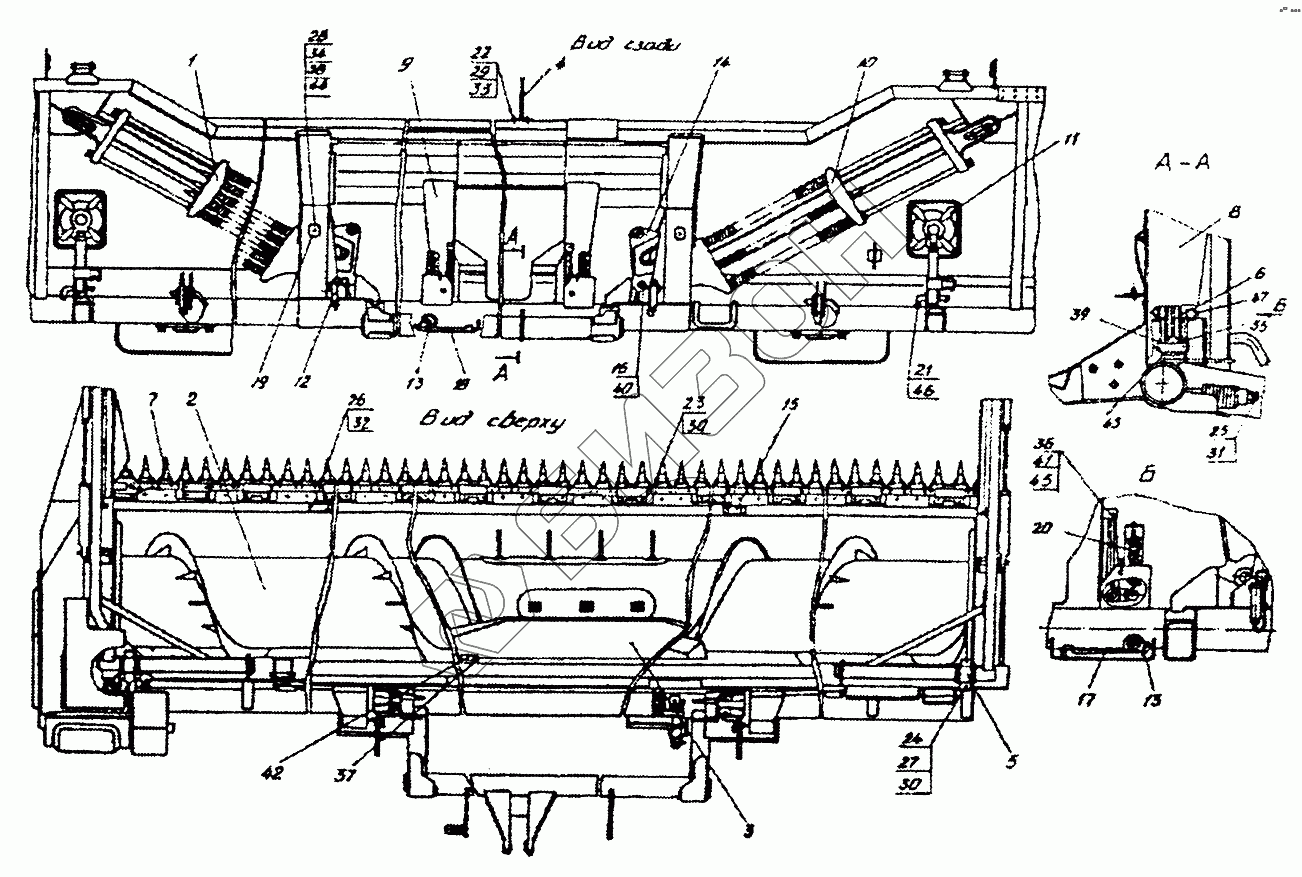

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Жатка (КЗР0301000)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0307000 | Блок пружин |
Загрузка ...
|
|
| 2 | КЗР0312000А | Шнек |
Загрузка ...
|
|
| 3 | КЗР0314000 | Козырек |
Загрузка ...
|
|
| 4 | КЗР0319000 | Указатель |
Загрузка ...
|
|
| 5 | КЗР0330000 | Хомут |
Загрузка ...
|
|
| 6 | 3518050-12043А | Рычаг |
Загрузка ...
|
|
| 7 | 3518050-121000-09 | Аппарат режущий |
Загрузка ...
|
|
| 8 | 3518050-12180А | Щиток |
Загрузка ...
|
|
| 9 | 3518050-12180А-01 | Щиток |
Загрузка ...
|
|
| 10 | 3518050-12280А | Блок пружин правый |
Загрузка ...
|
|
| 11 | 3518050-12350А | Опора жатки |
Загрузка ...
|
|
| 12 | 3518050-12720Б | Штырь со шплинтом |
Загрузка ...
|
|
| 13 | 3518050-13041А | Зацеп |
Загрузка ...
|
|
| 14 | 3518050-13870А | Рычаг |
Загрузка ...
|
|
| 15 | 3518050-15087 | Ушко |
Загрузка ...
|
|
| 16 | 3518050-16107А | Ось |
Загрузка ...
|
|
| 17 | 3518050-16164 | Пружина |
Загрузка ...
|
|
| 18 | 3518050-16165 | Пружина |
Загрузка ...
|
|
| 19 | 3518050-16303А | Ось рычага |
Загрузка ...
|
|
| 20 | 3518050-16391А | Пружина |
Загрузка ...
|
|
| 21 | 55-61325 | Фиксатор |
Загрузка ...
|
|
| 22 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 23 | [Болт М10-6gх25-7796] | Болт М10-6gх25-7796 |
Загрузка ...
|
|
| 24 | [Болт М10-6gх30-7796] | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 25 | [Болт М12-6gх60-7796] | Болт М12-6gх60-7796 |
Загрузка ...
|
|
| 26 | [Болт М16-6gх35-7796] | Болт М16-6gх35-7796 |
Загрузка ...
|
|
| 27 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 28 | [Гайка М20-6g-5918] | Гайка М20-6g-5918 |
Загрузка ...
|
|
| 29 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 30 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 31 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 32 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 33 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 34 | [Шайба А20х6.01-6958] | Шайба А20х6.01-6958 |
Загрузка ...
|
|
| 35 | [Шайба А20.01-10450] | Шайба А20.01-10450 |
Загрузка ...
|
|
| 36 | [Шайба С10.01-11371] | Шайба С10.01-11371 |
Загрузка ...
|
|
| 37 | [Шплинт 4х28-397] | Шплинт 4х28-397 |
Загрузка ...
|
|
| 38 | [Шплинт 4х40-397] | Шплинт 4х40-397 |
Загрузка ...
|
|
| 39 | [Шплинт 5х32-397] | Шплинт 5х32-397 |
Загрузка ...
|
|
| 40 | [Шплинт 6,3х45-397] | Шплинт 6,3х45-397 |
Загрузка ...
|
|
| 41 | [Ось 6-10B12х55-9650] | Ось 6-10B12х55-9650 |
Загрузка ...
|
|
| 42 | [Ось 6-14B12х75-9650] | Ось 6-14B12х75-9650 |
Загрузка ...
|
|
| 43 | [Ось 6-20В12х65-9650] | Ось 6-20В12х65-9650 |
Загрузка ...
|
|
| 44 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 45 | [Шплинт пружинный 2-2,8х40] | Шплинт пружинный 2-2,8х40 |
Загрузка ...
|
|
| 46 | [Шплинт пружинный 2-3,6х50] | Шплинт пружинный 2-3,6х50 |
Загрузка ...
|
|
| 47 | [Шплинт пружинный 2-5х90] | Шплинт пружинный 2-5х90 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
